Проверяем и заменяем колдун ВАЗ 2110 своими руками

Проверяем и заменяем колдун ВАЗ 2110 своими руками

Тормозная система автомобиля является важным элементом безопасности. Ее исправное состояние может спасти жизнь при дорожно-транспортных происшествиях. Одним из самых своеобразных узлов является регулятор давления задних тормозов, в просторечье известный, как колдун.

На фото - Регулятор давления задних тормозов

Регулятор давления задних тормозов

Такое название появилось еще с первыми «Жигулями» из-за его загадочности и неизвестности принципа работы.

Колдун ВАЗ 2110 имеет каталожный номер, начинающийся с 2108, и применяется кроме десятого семейства на других вазовских машинах: «Самаре», «Калине» и «Приоре».

Проверка

Симптомы неисправности колдуна на ВАЗ 2110 проявляются при торможении:

  • Увод автомобиля в сторону;
  • Срыв в занос;
  • Недостаточная эффективность тормозов.

У ВАЗ 2110 расположен колдун на кронштейне под днищем, чуть слева, в районе задних колес. Работать с ним лучше на подъемнике, эстакаде или смотровой яме. Основные дефекты легко обнаруживаются при внешнем осмотре. Потеки тормозной жидкости указывают на износ или повреждение манжет.

на фото - Колдун (РДТ) установленный на днище

Колдун (РДТ) установленный на днище

Если поршень колдуна закис и не двигается, то это также определяется визуально, когда помощник несколько раз плавно нажимает на педаль тормоза. В обоих случаях ремонт нецелесообразен, необходима замена.

Все в порядке, если регулятор чист, зазор между рычагом привода и пластиной составляет 2 мм, шток перемещается при нажатии на педаль.

Исправный колдун должен обеспечить:

  • Равномерность тормозных сил на задних колесах;
  • Срабатывание задних тормозов позднее передних;
  • Регулировку этого запаздывания, в зависимости от загрузки автомобиля.

Снятие и установка

Для замены колдуна на ВАЗ 2110 нужны ключи на 13 и 10. Вместо 10 очень желателен специальный ключ для тормозных штуцеров, он бережнее обычного рожкового обращается с мягкими медными гайками из-за большой площади контакта.

Заменить ступичный подшипник в гаражных условиях несложно, если иметь под рукой необходимый инструмент. Порядок проведения работ представлен тут: https://vazweb.ru/desyatka/hodovaya/zamena-stupichnogo-podshipnika.html

Такой ключ похож на накидной, но имеет прорезь для заведения в нее трубки и высокие губки. Необходимо примерно пол-литра тормозной жидкости и 4 резиновые заглушки для тормозных шлангов.

На фото - РДТ (колдун) Fenox

РДТ (колдун) Fenox

В магазинах запчастей для ВАЗ продаются автовазовские чугунные и белорусские алюминиевые регуляторы. Российский «ВИС» обычно надежнее, белорусский Fenox легче и дешевле.

На фото - РДТ (колдун) ВИС в сборе

РДТ (колдун) ВИС в сборе

Условия под днищем, для колдуна неблагоприятные, поэтому сначала нужно почистить грязь жесткой щеткой и смочить резьбовые соединения проникающей смазкой типа WD-40. С задней балки снимается фиксирующая скоба, при необходимости можно использовать для разжимания мощную отвертку.

НА фото - РДТ (колдун) Kraft

РДТ (колдун) Kraft

Аккуратно отворачиваются тормозные трубки, помечаются для обратной сборки, закрываются резиновыми заглушками. Для демонтажа регулятора, удобнее открутить две гайки крепления кронштейна к днищу и снять колдун в сборе.

При монтаже болты крепления регулятора (внимание, передний болт длиннее заднего), через отверстия вытянутой формы, к кронштейну полностью не затягиваются, чтобы обеспечить перемещение при регулировке. Сборка проводится в обратной последовательности, обязательно для надежности обжимается плоскогубцами скоба-фиксатор на балке.

Для устранения воздуха из системы, после работы необходимо прокачать тормоза. Делать это проще вдвоем, процесс неоднократно описан, в том числе и для ВАЗ 2110. При замене колдуна, достаточно прокачать только задние тормозные механизмы.

Регулировка

Работа колдуна на автомобилях ВАЗ, зависит от положения кузова. Поэтому регулировку необходимо выполнять не только при каждом техническом обслуживании, но и при замене амортизаторов и пружин, после проведения ремонта задней балки и, конечно, замене самого колдуна.

Автомобиль размещается на эстакаде или смотровой яме, для установки подвески в равновесное положение, пару раз качается руками багажник. Ключом на 13 ослабляются болты крепления к кронштейну, передний болт снизу не виден, его надо найти на ощупь.

Перемещая регулятор, достигается зазор в 2 мм между упругой пластиной (шток упирается в нее) и рычагом. Сопротивление пружины велико, надо использовать «монтажку» или специальное приспособление. Болты затягиваются, зазор проверяется щупом. При отсутствии щупа, можно использовать сверло диаметром 2 мм и даже двухрублевую монету.

Читайте так же:
Как отрегулировать замок крышки багажника на приоре

Дальнейшая проверка проводится на ходу. Тормозя со скорости 40 км/час, самостоятельно или при помощи напарника вне машины оцените момент начала срабатывания задних механизмов по сравнению с передними.

Если его надо сделать позже, то зазор необходимо увеличить, а если меньше, то, соответственно, уменьшить.

Полезные советы

На эффективность торможения задней оси, кроме колдуна влияют:

  • Износ барабанов;
  • Состояние и качество колодок;
  • Регулировка троса ручника;
  • Неисправности тормозных шлангов.

Поэтому проверять необходимо все элементы.

В интернете встречаются советы по доработке тормозной системы ВАЗов: замена колдуна простым тройником, подбор толщины уплотнительных шайб в регуляторе, переделка с диагональной системы на двухконтурную передняя–задняя оси.

Но по Правилам дорожного движения запрещено внесение любых конструктивных изменений в узлы автомобиля, от которых непосредственно зависит безопасность. Лучшим вариантом является квалифицированное техническое обслуживание, своевременное выявление и устранение неисправностей.

Регулировка тормозов на шевроле нива

«Колдун», или, по каталогу, регулятор давления в приводе тормозных механизмов, не зря получил в народе столь меткое прозвище: как работает, никто толком не знает, но, говорят, будучи неисправным, способен преподнести неприятный сюрприз — заставить машину приплясывать при экстренном торможении. В этом-то и кроется коварство «колдуна»: при обычной эксплуатации, без торможений в пол, его работа или бездействие практически не ощущаются, а вот когда особенно необходима его помощь, ее можно не дождаться. Закисли поршни, обломилась тяга или рычаг привода, или взамен неисправного регулятора вы установили новый, но до поры не знаете, что узел бракованный или разрегулирован… Насколько это опасно?

Проверим в нашем эксперименте, как «колдовство» сказывается на эффективности тормозов при частичной и при полной нагрузке «Шевроле-Нива» и «Калины» и чего следует опасаться владельцу, не следящему за состоянием регулятора. Неисправность, от излишней активности до полного бездействия, сымитируем регулировками. Напомним, что задача регулятора — уменьшать тормозное усилие на задней оси, снижая вероятность заноса при торможении на юз. Регулятор, закрепленный на кузове и связанный упругим рычагом с балкой моста, ограничивает давление в задних тормозных механизмах в зависимости от положения задней части кузова относительно дороги, то есть от загрузки автомобиля.

Регулировка регулятора тормозов ВАЗ-2123

Проверку и осмотр регулятора давления тормозов делаем через 30000 км.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Работу нужно проводить вдвоем с помощником.

Прежде всего, осматриваем регулятор и его привод.

Очищаем и промываем детали от грязи.

Трубки подвода и отвода тормозной жидкости должны быть без повреждений, не должно быть подтеканий как из трубок так из резинового пыльника.



В отверстии корпуса регулятора стоит заглушка, она должна быть утоплена на 1-2 мм. Если это не так то регулятор неисправен.

Берем рукой за рычаг и проверяем наличие люфтов в соединении рычага с тягой и осью рычага привода регулятора.

Люфтов не должно быть.

Если есть где-то люфты нужно определиться и заменить соответствующие детали.


Просим помощника нажать на педаль тормоза.

Поршень регулятора давления должен выдвинуться из корпуса регулятора на 1,6-2,4 мм, сжимая пружину.

Если при нажатии на педаль, поршень регулятора не перемещается, или перемещается на величину большую или меньшую чем 1,6-2,4 мм, регулятор или его привод неисправен

В чем смысл конструкции «колдуна»?

Основная цель регулятора тормозных усилий на Ниве Шевроле заключается в распределении тормозного усилия между передним и задним контуром, в зависимости от загрузки автомобиля. Простыми словами, если автомобиль идет под нагрузкой или без нее, то задний тормозной контур при торможении срабатывает немного позже переднего, тем самым предотвращается занос.

Цель у колдуна святая, но в дорожных условиях, данный механизм обрастает грязью, коррозирует и выходит из строя.

«ШЕВРОЛЕ-НИВА»

К слову, перед испытаниями шин на автомобилях без ABS мы каждый раз немного подстраиваем регулятор с учетом состояния дороги (снег, лед, асфальт), добиваясь блокировки задних колес чуть позже передних. Не будем нарушать традицию. Нашей «Шниве» оказался впору зазор между щечками регулятора в 16 мм, который и выставили упорным винтом.

Читайте так же:
Отрегулировать зазоры в газораспределительном механизме ваз 2114

Несколько торможений, и тормозной путь с 80 км/ч для машины с частичной нагрузкой определен: 34,4 м. С полной же нагрузкой… 33,6! Почти на метр короче! При этом водитель отметил потяжелевшую педаль и быстрый нагрев тормозов, потребовавших охлаждения перед каждым замером. Запомним эти параметры и внесем в регулировку «колдуна» коррективы. Для начала уменьшим зазор до 8 мм. Теперь регулятор существенно ограничивает давление в задних тормозных механизмах, перенося почти всю тяжесть работы на передние.

Тормозить стало сложнее, удержать передние колеса от срыва в юз не так просто — они блокируются очень резко и автомобиль, естественно, теряет управление. Однако результат, к нашему удивлению, тот же, что и в базовом варианте: 34,4 м. При полной нагрузке давить на педаль приходится гораздо сильнее, передние тормоза начинают перегреваться. Результат — 37,8 м. Это на 4,2 м больше, чем при базовой регулировке (33,6 м).

Какую жидкость выбрать

В технической документации подробно описаны рекомендации о том, какую тормозную жидкость заливать в ВАЗ 2114. Однако многие автомобилисты выбирают продукт индивидуально для себя. Некоторые предпочитают ДОТ от Bosh, другие от Ferodo или TRW. На выбор предоставлено множество марок производителей имеющих разные технические свойства. Если рекомендованный продукт вас чем-то не устраивает, то можно обратиться за помощью на станцию сервисного обслуживания. Там вам подробно опишут плюсы и минусы всех известных марок. В нашем случае рекомендован DOT-4 синтетический. Это отличная тормозная жидкость для ваз 2114.

При выборе можно обратить внимание на технические свойства продукта. Лучшие образцы должны иметь высокие показатели в следующих параметрах:

  • Температура кипения;
  • Вязкость;
  • Антикоррозийность.

Чем выше эти параметры, тем лучше. Выбирайте с умом.

Проверка герметичности гидропривода

Проверяйте герметичность наружным осмотром:

сверху из-под капота;

снизу автомобиля (на подъемнике или смотровой канаве);

с боков со снятыми колесами.

Осмотр части гидропривода, работающей под давлением, проводите с помощником. Он должен нажать 4–5 раз на педаль тормоза (создав тем самым давление в гидроприводе) и удерживать ее нажатой, пока вы будете осматривать гидропривод. Осмотр гидропривода, не находящегося под давлением, допустим, но менее эффективен.

При обнаружении негерметичности соединений подтяните хомуты, заглушки, гайки.

Шланги и трубопроводы, имеющие механические повреждения, замените.

При обнаружении негерметичности колесных цилиндров отремонтируйте или замените цилиндры.

Вам потребуются: ключ «на 15», специальный ключ для гаек крепления трубопроводов или ключ «на 10».

Так выглядит специальный ключ для гаек крепления трубопроводов.


1. Осмотрите бачок главного цилиндра,


2. соединения трубопроводов с главным цилиндром.


3. Проверьте, нет ли подтекания жидкости в соединениях тормозных трубок с тройниками,


4. с регулятором давления. При обнаружении течи подтяните наконечники тормозных трубок (пользуйтесь специальным ключом).


5. Тщательно осмотрите тормозные шланги. Они не должны иметь трещин, надрывов и следов протирания. Нажмите до упора на педаль тормоза. Если на шланге появились вздутия, значит, порвались нити оплетки шланга и его необходимо заменить.


6. Проверьте крепление трубопроводов в держателях. Ослабление или поломка держателей приводят к вибрации и, как следствие, к поломке трубопроводов.


7. Проверьте состояние трубопроводов на картере заднего моста.


8. Осмотрите соединение шланга с колесным цилиндром, штуцер для выпуска воздуха тормозных механизмов передних и



Проверка эффективности работы вакуумного усилителя

При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управлении автомобилем. Если усилие на педали при торможении заметно увеличилось по сравнению с обычным, проверьте усилитель тормозов на неподвижном автомобиле.

Вам потребуются: отвертка, резиновая груша.

1. При неработающем двигателе нажмите на педаль тормоза 5–6 раз. Удерживая педаль тормоза в нажатом положении, пустите двигатель. Педаль тормоза должна переместиться вперед. Если этого не произошло, проверьте


2. плотность посадки вакуумного шланга на штуцере впускной трубы и


3. на обратном клапане. При необходимости в зависимости от дефекта подтяните хомут крепления шланга, замените хомут или шланг.

Читайте так же:
Как отрегулировать развал схождение лада калина


Ослабление креплений, повреждение деталей не допускаются. Ослабевшие крепления подтяните, поврежденные детали замените.

4. Для проверки обратного клапана отсоедините от клапана вакуумный шланг.

5. Выньте клапан из корпуса усилителя.

6. Наденьте на штуцер большего диаметра (которым клапан вставляется в усилитель) резиновую грушу и сожмите ее. При этом


7. воздух должен выйти через клапан. Отпустите грушу. Если она осталась в сжатом состоянии, значит, клапан исправен. В противном случае замените клапан. При отсутствии груши можно продуть клапан ртом.


Проверка степени износа тормозных колодок

Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.

1. Установите автомобиль на подъемник.

2. Снимите переднее колесо.

3. Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок около 1,5 мм, замените колодки.


4. Для проверки степени износа тормозных колодок заднего тормозного механизма выньте резиновую заглушку из отверстия в тормозном щите и


5. осмотрите накладки колодок.


Заменяйте колодки в следующих случаях:

толщина накладок менее 1,5 мм;

поверхность накладок замаслена;

накладки непрочно соединены с основанием.


Проверка и регулировка свободного хода педали тормоза

Если свободный ход педали больше нормы, снижается эффективность тормозов из-за уменьшения полного хода педали. При чрезмерно малом или отсутствующем свободном ходе возможно самопроизвольное подтормаживание и нагрев тормозов.

Свободный ход педали тормоза при неработающем двигателе должен составлять 3–5 мм.

Вам потребуются: упор, линейка, ключ «на 19».

1. Установите линейку рядом с педалью торцом на пол, сориентировав ее по середине площадки педали. Отметьте на линейке или запомните положение педали.


2. Нажмите упором (можно использовать ручку молотка) на педаль, переместив ее до появления ощутимого увеличения усилия перемещения. Определите по линейке перемещение педали, которое и будет свободным ходом педали.


3. Если свободный ход педали тормоза выходит за допустимые пределы, отрегулируйте его, ослабив затяжку гайки крепления выключателя сигнала торможения и


4. заворачивая или выворачивая выключатель в кронштейне (при большом свободном ходе вворачивайте выключатель в кронштейн в сторону педали, при малом свободном ходе или его отсутствии выворачивайте выключатель из кронштейна, отдаляя его от педали).


5. Проверьте свободный ход педали тормоза еще раз. Затяните гайку крепления выключателя сигнала торможения.

6. Присоедините провода к выключателю (если их отсоединяли) и проверьте работу стоп-сигналов.

Чтобы не повредить провода и контактные разъемы выключателя сигнала торможения, рекомендуем отсоединить их.

Обслуживание

Ремонту данная деталь не подлежит. Но для того, чтобы она могла нормально работать, ее нужно обслуживать. Обычно это делается перед выполнением регулировок. Узел установлен в неблагоприятном месте – при эксплуатации на него попадают вода, снег, грязь, реагенты с дороги. Все это ухудшает работу. Постепенно вода и снег становятся причинами коррозии.

Общие мероприятия по обслуживанию – это очистка “колдуна” от ржавчины, снятие старого резинового пыльника и установка нового, замена смазки, очистка всех элементов регулятора от загрязнения. Предварительно выполняется удаление старой смазки из-под пыльника.

Лада 4×4 3D Степная Nicht Fahrbereit › Бортжурнал › Закис регулятор давления заднего тормоза (колдун)

Спустя несколько лет я вспомнил, что нужно заглянуть под защитный чехол «колдуна» и не зря…

высыпалась рыхлая ржавчина и обнажился сам шток поршня и стало ясно, что он закис((

пытался его отогреть горелкой газовой (без фанатизма), отстучать полоточком, но результатов ноль.

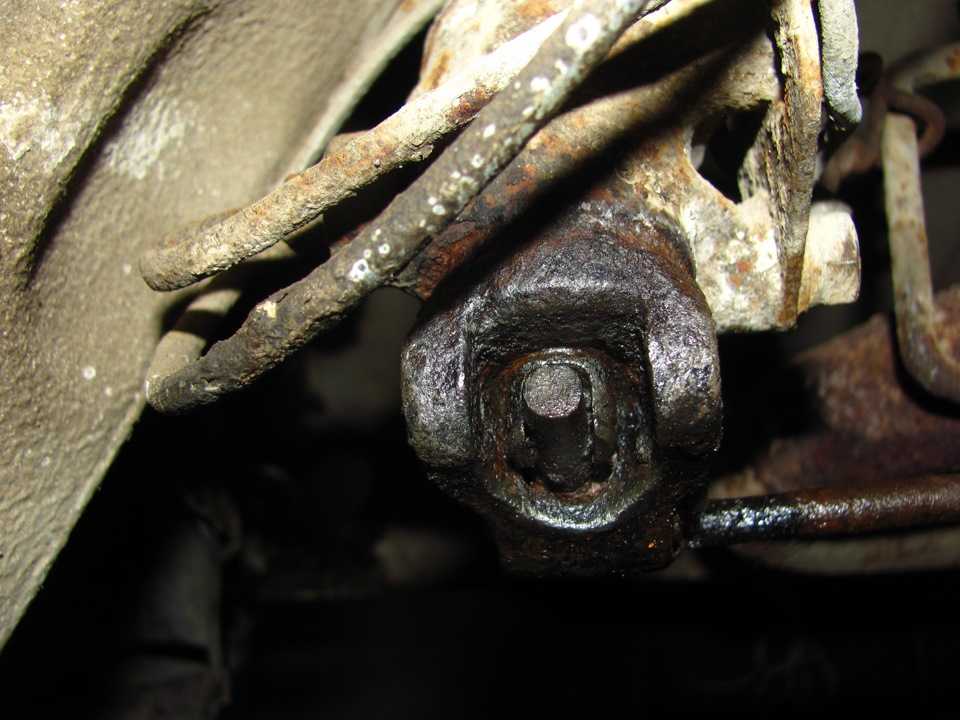

На фото видно его нынешнее состояние

Теперь вот в раздумьях…

может его снять и реанимировать или смысла нет? Потратить 400 рублей и купить нового колдуна. Просто проблема такая, что в магазинах на меня смотрят косо, когда я прошу дать мне «колдуна» на ниву, а всё, что они мне дают от 2101 и 2107 не подходят ибо там выточки на цилиндре нет…

Регулировка регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Регулировка регулятора давления тормозов на ВАЗ

Добро пожаловать!
В сегодняшней статье мы с вами подробно разберём вопрос, мучающий многих автовладельцев, а звучит он так: «Как регулировать колдун на автомобилях самарского семейства?». Прочитав, появляется следующий вопрос: «А о каком колдуне идёт речь?» Поясняем! Колдун – народное название регулятора давления тормозов, в статье вы встретите именно это слово.

Читайте так же:
Механизм регулировки наклона спинки сиденья ваз 2107

Примечание!
Вам понадобятся следующие инструменты: гаечный ключ «на 13», плоская отвёртка, короткая проволока либо сверло толщиной «2.0-2.1 мм».

Поделись!
Благодаря колдуну во время экстренного торможения автомобиль не заносит и тормозной путь становится короче. В жизни случаются ситуации, когда приходится резко применять торможение на дороге, например, из-за пешехода, кошки, собаки, резко выбежавших на дорогу. Если такие случаи в вашей жизни имели место, расскажите об этом в комментариях, а главное поделитесь опытом, что необходимо делать в подобной ситуации. Советы из жизни будут очень полезны людям!

Краткое содержание:

Когда необходимо регулировать?
Регулировка колдуна необходима:

  • Если вы ранее производили работу, связанную со снятием балки задней подвески.
  • После проведения разных работ, связанных с заменой пружин, с заменой амортизатора и других элементов подвески – проще говоря, любого вмешательства по изменению дорожного просвета.

Примечание!
Неправильно отрегулированный колдун – причина увода в сторону автомобиля во время резкого торможения, а процесс торможения теряет эффективность. Рекомендуем очень внимательно следить за состоянием колдуна.

Регулируем колдун на ВАЗ 2108-ВАЗ 21099

Примечание!
Рекомендуем перейти на статью о местонахождении колдуна (а также много интересного) «Регулятор давления тормозов и зачем он нужен автомобилю?».

1) В самом начале операции загоните автомобиль на смотровую яму и надавите на его заднюю часть, чтобы подвеска у автомобиля встала в среднее положение.

Примечание!
Производить регулировку рекомендуется на разгруженной машине!

2) Далее, воспользовавшись гаечным ключом «на 13», ослабьте болт крепления регулятора к кронштейну рычага.

Отворачивание болта который крепит колдун к кронштейну рычага

3) Ослабив болт, вставьте подходящей толщины проволоку (сверло) в зазор, находящийся между рычагом и пружиной рычага (место вставления проволоки в зазор указано красной стрелкой). Но чтобы проволока вошла, в это же время отвёрткой перемещайте кронштейн до тех пор, пока проволока не войдёт в зазор (место перемещения кронштейна отвёрткой указано синей стрелкой).

Отведите кронштейн указанный синей стрелкой до такого состояния, чтобы проволока или сверло толщиной на «2.0-2.1 мм» вошло в зазор который указан красной стрелкой

Примечание!
Толщина сверла/проволоки составляет «2.0-2.1 мм», в противном случае колдун не удастся нормально отрегулировать.

4) И в конце заверните до упора болт, крепящий к кронштейну колдун .

Примечание!
После заворачивания болта не забудьте извлечь проволоку!

Проверка:

Проверка делается после регулировки с целью понять, получилось ли отрегулировать его.

1) В начале обязательно возьмите себе помощника, по-другому никак.

2) Далее найдите безопасную площадку, обязательно ровную.

Примечание!
Мы подразумеваем место, где не ходят пешеходы, не ездят автомобили и не осуществляется выгул животных.

3) Попросите помощника покинуть автомобиль, разгонитесь до «40 км/ч» и резко нажмите на педаль тормоза.

Примечание!
Помощник тем временем должен внимательно следить за задними колёсами автомобиля, потому что при резком торможении они должны блокироваться не сразу, а с запозданием. Мгновенно блокируются лишь передние колёса!

Регулировка колдуна ВАЗ 2114: тонкости процесса

Многие водители слышали о такой детали, как колдун, но при этом не знают, где он находится и за какие задачи отвечает. В сегодняшней статье мы рассмотрим — что же собой представляет колдун 2114 и как правильно выполнить его регулировку.

Колдун ваз 2114

Что такое колдун на ВАЗ 2114

Как только что было сказано, в каждой машине есть такой немаловажный элемент, как колдун. Правильное же его название звучит как регулятор давления задних тормозов. Отвечает колдун ваз 2114 за сокращение тормозного пути и за отсутствие заносов при экстренном торможении, что крайне важно как для сохранности автомобиля, так и для безопасности его пассажиров.

Выполнять регулировку этого элемента следует после любого вмешательства в авто, повлекшего за собой замену пружин или других элементов подвески (что, в свою очередь, могло привести к изменению дорожного просвета). В некоторых же случаях может потребоваться не только регулировка, но и полная замена колдуна на ваз 2114.

Читайте так же:
Регулировка зажигания газ 53 электронное зажигание

Определить, что эта деталь пришла в негодность, можно по трем признакам:

  1. Произошел износ манжетов, повлекший за собой утечку тормозной жидкости.
  2. В случае резкого торможения машину стало сильно заносить.
  3. Закис поршень устройства.

Первые два признака определить достаточно легко, а вот для выявления последнего стоит пригласить помощника и провести небольшой эксперимент. Один из его участников должен нажимать на педаль тормоза, а второй должен следить за штоком колдуна.

В случае, если он исправен, шток должен периодически выдвигаться (в момент нажатия) и надавливать на пружинную пластину, прижимая ее к рычагу привода. Если же такого происходить не будет, значит поршень приржавел и колдун придется заменить.

Игнорировать неисправность колдуна, равно как и полностью его демонтировать (как иногда советуют иные автомобилисты) категорически не следует, поскольку без него машина потеряет управляемость при торможении и часто будет уходить в занос.

Как поменять колдун

Для того, чтобы заменить испорченный колдун, потребуется для начала приобрести новый. Одним из лучших в этом роде считается тормозной регулятор от фирмы «ВИС». Кроме него потребуется также прикупить и канистру тормозной жидкости, поскольку в процессе ремонта может произойти ее значительная утечка из системы.

Для выполнения замены понадобится и соответствующий набор инструментов, в который входит:

  • ключи «на 10» (крайне рекомендуется использовать специальные, предназначенные для выкручивания штуцеров тормозных трубок);
  • ключи «на 13» (торцовый и накидной);
  • отвертка с большим жалом или стальная лопаточка;
  • щуп (подойдет также сверло или стальная пластинка толщиной 2 мм).

Регулировка колдуна ваз 2114

Сама замена и регулировка колдуна ваз 2114 должна осуществляться в следующем порядке:

  1. Установить автомашину на эстакаду либо смотровую яму.
  2. Очистить металлической щеткой штуцера трубок и остальные резьбовые соединения, после чего залить их керосином либо составом WD-40 и оставить так на некоторое время.
  3. Подцепить отверткой либо лопаткой скобу-фиксатор рычага привода регулятора и снять ее.
  4. Отсоединить и демонтировать рычаг колдуна.
  5. Выкрутить штуцера при помощи специального ключа «на 10» и сразу заглушить их резиновыми заглушками (в случае, если стронуть штуцера с места не удалось, следует еще раз пролить резьбу «вэдэшкой» или керосином и подождать еще некоторое время, после чего повторить попытку).
  6. Открутить от кузова две крепежных гайки колдуна при помощи ключа «на 13».
  7. Снять колдун вместе с его кронштейном.
  8. Отсоединить регулятор давления тормозов от кронштейна.
  9. Закрепить на кронштейн новый колдун (затягивать болты до упора при этом не нужно).
  10. Установить кронштейн с регулятором на прежнее место, подсоединить к нему трубки и закрутить штуцера.
  11. Подсоединить к колдуну рычаг от задней балки и зафиксировать его при помощи скобы-фиксатора (важно проследить за тем, чтобы скоба надежно обхватила рычаг).

На этом установку колдуна можно считать завершенной, останется только выполнить прокачку тормозной системы.

Демонтируя тормозные трубки при замене колдуна, рекомендуется сразу пометить их, дабы при обратном монтаже не перепутать их местами.

Замена колдуна ваз 2114

Регулировка колдуна

После того, как регулятор заменен, осталось только разобраться с тем, как отрегулировать колдун на ваз 2114.

Делать это нужно следующим образом:

  1. Несколько раз качнуть автомобиль из стороны в сторону.
  2. Надавить отверткой на штифт колдуна с такой силой, чтобы зазор между ним и пружиной оказался равным 2 мм (проверить это можно при помощи щупа или, что удобнее, хвостовика сверла соответствующего диаметра).
  3. Закрутить первый регулировочный болт.
  4. Вновь проверить величину образовавшегося зазора.
  5. Если она осталась неизменной, то следует закрутить второй регулировочный болт.

На этом настройку колдуна также можно считать завершенной.

Как можно видеть, и замена и настройка колдуна не составят большого труда для автомобилиста даже с небольшим опытом. Единственное, о чем еще раз стоит напомнить, заканчивая эту статью, так это о том, что проверять состояние регулятора давления тормозов следует периодически, а в случае появления явных признаков неисправности — сразу же выполнить его замену.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
