Способы регулировки натяжения ремня вентилятора

Способы регулировки натяжения ремня вентилятора

Шкив (нидерл.  schijf , англ.  sheave ) — фрикционное колесо [1] с желобом или ободом по окружности, которое передаёт движение приводному ремню или канату.

В отличие от блока, шкив передаёт момент с вала на ремень (либо с ремня на вал); блок же вращается на оси свободно и обеспечивает исключительно изменение направления движения ремня или каната. Система из двух закреплённых на валах шкивов, между которыми находится кольцевой ремень, называется ремённой передачей.

Содержание

Типология и нормативная база [ править | править код ]

Указанное различие между шкивом и блоком по передаче или отсутствию передачи крутящего момента на вал носит функциональный характер. По конструкции и с технологической точки зрения блоки и шкивы одинаковы и часто называются общим термином шкив. (Аналогично вал и ось функционально отличаются по передаче момента, а конструктивно одинаковы).

Классификатор ЕСКД «Классификатор изделий и КД машиностроения и приборостроения» относит шкивы к 71 классу общемашиностроительных деталей — тела вращения [2] .

В Российской Федерации требования к шкивам регламентируются:

  • ГОСТ 20889-88. Шкивы для приводных клиновых ремней нормальных сечений. Общие технические условия[3]
  • ГОСТ Р 50640-94. Шкивы приводных ременных передач. Общие технические требования.[4]
  • ГОСТ Р 50641-94. Шкивы с канавками для обычных и узких клиновых ремней. Система, основанная на исходной ширине. [5]
  • ГОСТ 5813-2015 Ремни вентиляторные клиновые и шкивы для двигателей автомобилей, тракторов и комбайнов. Технические требования и методы испытаний.[6]

Также на них действуют общие требования к продукции машиностроения.

Конструкция [ править | править код ]

В шкивах можно выделить ступичный узел, диск (для цельных) или спицы (для составных шкивов) и обод. Углубление в ободе называют ручьём ремня. Обод может иметь реборды. [7]

Шкивы в зависимости от конструкции могут выполняться [8] :

  • цельными;
  • составными.

Составные шкивы при клиновой форме ручья могут служить для регулировки натяжения ремня (удалением дисков или накручиванием резьбы в половинках диска).

Особым видом составного клинового шкива является вариаторный шкив — у него управление сечением ручья позволяет бесступенчато изменять передаточное отношение передачи. Управление сечением ручья может быть механическим, гидравлическим, электромагнитным. Такие ременные вариаторы широко распространены у мопедов.

По технологии изготовления [8] :

    ; ; ;
  • полученные механической обработкой;
  • полученные 3D-печатью.
  • гладкие (по форме ручья):
    • плоские [9] ;
    • клиновые [10] ;
    • поликлиновые [10] ;
    • круглые.
    • прямозубые;
    • трапециевидные;
    • полукруглые; .

    Форма обода шкива (ручей): 1 — плоский, 2 — клиновой, 3 — полукруглый, 4 — поликлиновый.

    Гладкие (плоский, клиновой и полукруглый) и зубчатые шкивы

    Плоский литой шкив с выпуклым ободом

    Составной штамповано-сварной шкив (выступает в роли блока, т.е. свободно вращается на оси)

    Вариаторные клиноременные шкивы с управляемым сечением ручья

    Гладкие шкивы используют для передачи вращательного момента без требований к кинематическому соответствию, поскольку им присуще проскальзывание.

    Зубчатые шкивы применяют при требованиях к кинематическому соответствию (например, в газораспределительном механизме ДВС, в приводе головки принтера и т. д.).

    Внешние изображения
    Способы фиксации ступицы шкива

    По способу фиксации ступицы [11] :

    • по посадке с натягом;
    • со шпонками;
    • со шлицами.

    Материалы шкивов [ править | править код ]

    Для стационарного оборудования в ременных передачах для шкивов продолжается использование классических недорогих материалов — серого СЧ и ковкого КЧ чугунов. Существенная масса деталей, как правило, тут не играет роли, поскольку массивные шкивы позволяют отказаться в механизме от маховика. Заменителем могут служить стальные штампованные шкивы. Для механизмов с переменной частотой вращения, для транспортных машин, где важно снижение массы и момента инерции используют шкивы из алюминиевых сплавов. И наконец, шкивы высокоответственных агрегатов могут выполняться из магния или титана.

    В последнее время широко внедряются шкивы из пластмасс (например, капралон) с возможностью рециклинга, особенно в бытовой технике. [12]

    Балансировка шкивов [ править | править код ]

    Внешние изображения
    Балансировка шкивом сверлением

    Дисбаланс шкивов возникает на этапе изготовления как результат погрешностей формы, например при литьё в земляные формы. В случае новых технологий высокоточного литья или штамповки он невелик, однако его влияние значительно для высокооборотных шкивов. Балансировка шкивов проводится на балансировочных станках. В отличие от карданных валов или пневматических колес в сборе, вместо установки балансировочных грузиков для шкивов ведется удаление материала путём высверливания группы отверстий в секторе дисбаланса. [13]

    Устройство натяжное: уверенная работа цепных и ременных приводов двигателя

    Устройство натяжное: уверенная работа цепных и ременных приводов двигателя

    Устройство натяжное

    В каждом двигателе присутствуют приводы ГРМ и навесных агрегатов, построенные на ремне или цепи. Для нормальной работы привода ремень и цепь должны иметь определенное натяжение — это достигается с помощью натяжных устройств, о типах, конструкции и правильном выборе которых рассказано в данной статье.

    Что такое натяжное устройство?

    Устройство натяжное (натяжитель ремня, цепи) — вспомогательное устройство привода газораспределительного механизма (ГРМ) и приводов агрегатов поршневых двигателей внутреннего сгорания; механизм, устанавливающий и поддерживающий оптимальное натяжение приводного ремня или цепи.

    Натяжное устройство выполняет несколько функций:

    • Установка и регулировка силы натяжения приводного ремня/цепи;
    • Компенсация натяжения ремня/цепи, изменяющегося вследствие износа деталей привода и изменения условий окружающей среды (растяжение и сжатие ремня/цепи при колебаниях температуры и влажности, под действием вибрационных нагрузок и т.д.);
    • Снижение вибраций ремня или цепи (особенно их длинных ветвей);
    • Предотвращение соскальзывания ремня или цепи со шкивов и зубчатых колес.

    Натяжные устройства хотя и являются вспомогательными механизмами двигателя, но играют важную роль — они обеспечивают нормальное функционирование приводов ГРМ и навесных агрегатов, а значит и всего силового агрегата в постоянно изменяющихся условиях. Поэтому при возникновении неисправностей данные устройства должны быть отремонтированы или заменены. Чтобы сделать верный выбор нового натяжителя, необходимо разобраться в представленном сегодня ассортименте этих механизмов, в их конструкции и особенностях.

    Типы и применимость натяжных устройств

    Натяжные устройства делятся на группы по назначению, применимости к тому или иному типу привода, по принципу работы, способу регулировки натяжения и дополнительному функционалу.

    По назначению натяжители бывают двух основных типов:

    • Для приводов ГРМ;
    • Для приводов навесных агрегатов силового агрегата.

    В первом случае устройство обеспечивает необходимое натяжение цепи или ремня привода ГРМ двигателя, во втором — натяжение ремня общего привода агрегатов либо ремней отдельных агрегатов (генератора, водяной помпы и вентилятора, воздушного компрессора и других). На одном двигателе может быть установлено сразу несколько различных по конструкции и назначению натяжителей.

    По применимости натяжные устройства делятся на три группы:

    • Для цепных приводов;
    • Для приводов на обычном клиновом ремне;
    • Для поликлиновых приводов.

    Натяжители для различных приводов отличаются конструкцией основного элемента — шкива. В устройствах для цепных приводов используется зубчатое колесо (звездочка), в клиноременных передачах — клиновый шкив, в поликлниновых приводах — соответствующий поликлиновый или гладкий шкив (в зависимости от способа установки устройства относительно ремня — со стороны ручьев или с тыльной гладкой стороны).

    По принципу работы натяжные устройства делятся на три типа:

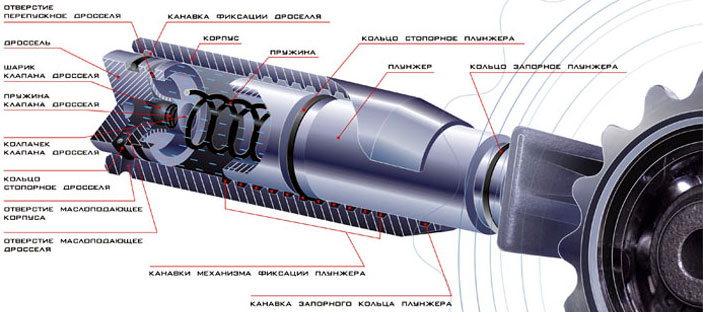

    Конструкция гидравлического цилиндра натяжного устройства цепи ГРМ

    Конструкция гидравлического цилиндра натяжного устройства цепи ГРМ

    • Натяжители с жесткой установкой шкива;
    • Пружинные натяжители;
    • Гидравлические натяжители.

    Каждый из типов натяжных устройств имеет свои особенности, об их разновидностях и конструкции сказано ниже.

    По способу регулировки силы натяжения устройства бывают:

    • Ручные;
    • Автоматические.

    В устройствах первого типа сила натяжения устанавливается (регулируется) вручную при ТО или в случае необходимости. Отрегулированный натяжитель всегда находится в одном положении и не может компенсировать силу натяжения ремня/цепи. Устройства второго типа автоматически изменяют свое положение в зависимости от текущих условий, поэтому сила натяжения ремня всегда постоянна.

    Наконец, натяжные устройства могут объединяться с другими устройствами и выполнять дополнительные функции — с успокоителями цепи, ограничителями и т.д. Обычно эти детали продаются в составе ремонтных комплектов для регламентного обслуживания приводов ГРМ или агрегатов, либо для ремонта двигателя.

    Конструкция и принцип работы натяжных устройств с жесткой установкой шкива

    К данным натяжителям относятся три вида устройств:

    • Рычажные;
    • Ползунковые;
    • Эксцентриковые.

    Рычажный натяжитель состоит из кронштейна, который жестко монтируется на двигатель, и подвижного рычага с установленным на нем шкивом. Рычаг держится на кронштейне двумя болтами, причем один из них располагается в дугообразном пазе — именно наличие паза позволяет регулировать положение рычага и, соответственно, силу натяжения ремня.

    Широкое распространение получили натяжные устройства ползункового типа: в них шкив установлен не на рычаге, а в прямом пазе кронштейна, вдоль которого пропущен длинный винт (болт). Вращением винта можно двигать шкив вдоль паза, изменяя, тем самым, силу натяжения ремня. При установлении необходимой силы натяжения винт контрится гайкой, обеспечивая неподвижность шкива.

    На легковых автомобилях наиболее часто используются эксцентриковые натяжные устройства. Конструктивно этот натяжитель состоит из ролика с эксцентриковой ступицей, фиксируемой на блоке двигателя или кронштейне. Изменение силы натяжения осуществляется поворотом ролика вокруг оси и его фиксацией в выбранном положении с помощью болта.

    Все описанные натяжители являются устройствами с ручной регулировкой, которые обладают существенным недостатком — они не могут компенсировать изменение силы натяжения ремня. Этот недостаток устранен в пружинных и гидравлических натяжных устройствах.

    Конструкция и принцип работы пружинных натяжных устройств

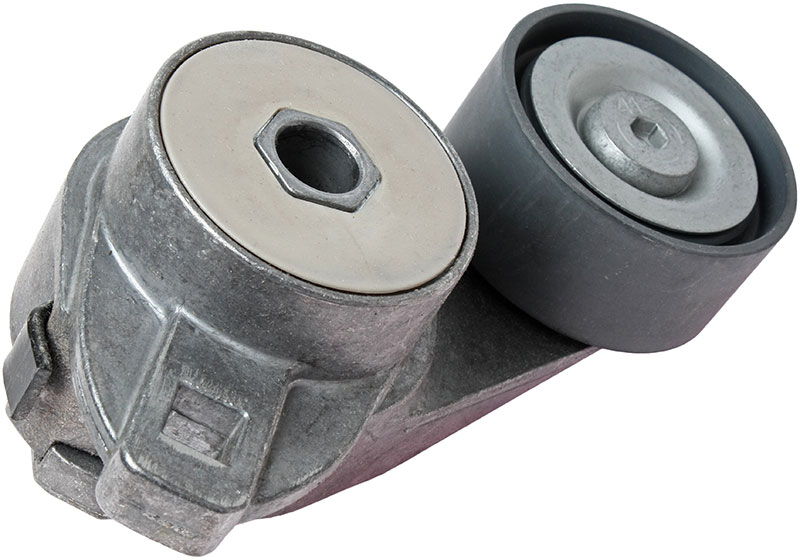

    Натяжное устройство с пружиной кручения

    Натяжное устройство с пружиной кручения

    Пружинные натяжители бывают двух видов:

    • С пружиной, работающей на сжатие;
    • С пружиной, работающей на скручивание.

    В устройствах первого типа автоматическое регулирование натяжения ремня выполняется обычной витой пружиной, которая прижимает кронштейн с роликом/звездочкой к ремню/цепи. В устройствах второго типа эту работу выполняет широкая витая пружина, закрученная с определенным усилием.

    Наиболее широко сегодня используются натяжители с пружиной кручения — они компактны, просты и надежны. Такое устройство состоит из рычага со шкивом и основания (держателя) с пружиной, для удобного монтажа пружина на новом натяжном устройстве уже сжата с необходимым усилием и зафиксирована чекой.

    Как правило, пружинные натяжные устройства используются в ременных (клиновых и поликлиновых) приводах навесных агрегатов, а также в приводах ГРМ двигателей легковых автомобилей с зубчатыми ремнями.

    Конструкция и принцип работы гидравлических натяжных устройств

    Основу натяжителей данного типа составляет гидравлический цилиндр, который прижимает шкив/звездочку к ремню/цепи. В цилиндре выполнено две сообщающихся полости, разделенных подвижным плунжером, который с помощью штока связан со шкивом/звездочкой (а точнее — с рычагом натяжного устройства с установленным на него шкивом/звездочкой). Также в цилиндре есть несколько клапанов для перепуска рабочей жидкости. В среднем положении плунжера цилиндр обеспечивает необходимое натяжение ремня/цепи и никак не влияет на работу привода. При изменении натяжения ремня/привода плунжер изменяет свое положение, рабочая жидкость перетекает из одной полости в другую, обеспечивая нормальное натяжения ремня в новом положении. В качестве рабочей жидкости используются различные типы машинных масел.

    Гидроцилиндр может устанавливаться на кронштейне или на двигателе, в цепных приводах ГРМ обычно используется сразу два цилиндра, каждый из которых работает на свою звездочку. Новые цилиндры имеют предустановленную силу натяжения, их штоки зафиксированы в нужном положении с помощью чеки.

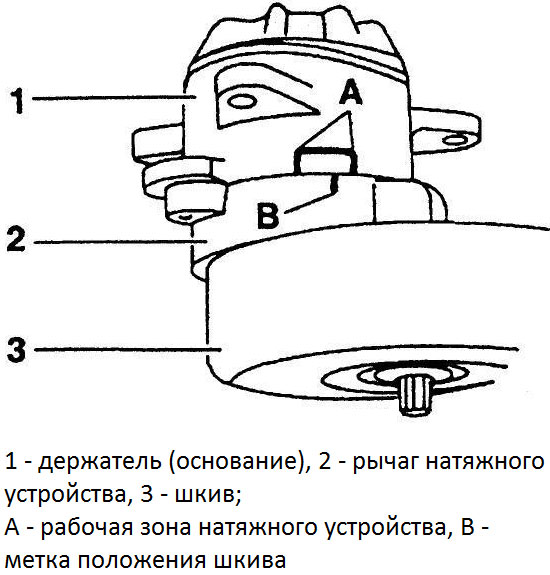

    Правильный монтаж натяжного устройства по меткам

    Правильный монтаж натяжного устройства по меткам

    Вопросы выбора, обслуживания и ремонта натяжных устройств

    В процессе эксплуатации транспортного средства натяжные устройства интенсивно изнашиваются и теряют свои качества, поэтому нуждаются в регулярной проверке и замене. На замену следует выбирать только те натяжители, которые рекомендованы производителем двигателя — в противном случае устройство нельзя будет установить, либо оно не будет обеспечивать необходимого натяжения ремня или цепи.

    Натяжные устройства ременных приводов навесных агрегатов наиболее долговечны и могут служить на протяжении многих лет, менять их следует при значительном износе или поломках. Новый натяжитель следует устанавливать и регулировать в соответствии с инструкцией по эксплуатации транспортного средства. Если устройство с жесткой фиксацией шкива, то его следует отрегулировать, изменяя положение рычага или с помощью винта. Если устройство пружинное, то его сначала нужно смонтировать, а затем удалить чеку — шкив сам займет рабочее положение. При этом необходимо следить, чтобы метка на рычаге попадала в зону на основании устройства, в противном случае следует поменять ремень или проверить исправность натяжителя.

    Натяжные устройства цепных приводов ГРМ обычно меняются в комплекте с цепью, успокоителями и другими компонентами. Замену этих деталей следует выполнять в строгом соответствии с указаниями инструкции. Натяжители этого типа не требуют регулировки, их необходимо установить, а затем удалить чеку — звездочка займет рабочее положение и обеспечит правильное натяжение цепи.

    При верном выборе и замене натяжителей приводы ГРМ и агрегатов будут работать надежно в любых условиях эксплуатации.

    Свист приводных ремней. Причины и решения

    Ключ, замок зажигания, запуск двигателя… Но вместо приятного урчания мотора — режущий уши визг. Доброе утро, соседи! Если поездка начинается с пронзительного свиста, виновника следует искать под капотом. Разберёмся, что может вызвать утреннее «сопрано» двигателя, и как с этим бороться.

    Свист приводных ремней. Причины и решения

    Свист под капотом — характерный признак проблем с приводными ремнями агрегатов двигателя (генератора и другого оборудования). Именно эти гибкие детали обычно являются источником неприятного звука. Чтобы понять возможные причины их появления, нужно разобраться в принципе работы приводных ремней (которые также называют ремнями навесных агрегатов) и их разновидностях.

    Назначение приводных ремней

    Приводные ремни — важный элемент в работе оборудования автомобиля. Их задачей является передача вращения коленчатого вала различным агрегатам: генератору, питающему бортовую сеть; компрессору кондиционера и насосу гидроусилителя руля, создающим необходимое давление в системах; помпе (водяному насосу), обеспечивающей циркуляцию антифриза. Все эти узлы «навешаны» на корпус двигателя, отсюда и альтернативное название приводных ремней — ремни навесных агрегатов.

    За соединение коленвала с каждым из узлов и передачу им части мощности двигателя отвечает ременная передача, состоящая из эластичного ремня, огибающего шкивы (круглые «блины» на концах валов агрегатов, передающие вращение) и промежуточные ролики, которые поддерживают нужное натяжение или задают траекторию ремня. Все элементы ременной передачи связаны друг с другом силой трения.

    В зависимости от конструкции двигателя и типа ремня, ременная передача может передавать мощность как одному, так и нескольким навесным агрегатам.

    Свист приводных ремней. Причины и решения

    Виды ремней. Клиновые и поликлиновые

    Клиновой ремень до сих пор встречается в автомобилях, но постепенно уступает место под капотом более эффективным решениям. Отличить его можно по характерной трапециевидной форме поперечного сечения, похожей на клин. Именно клиновые ремни появились на заре автомобильной промышленности, когда требовалось соединить с коленвалом лишь один шкив генератора.

    Иногда приводной ремень вместо цельного клина имеет на внутренней стороне ряд поперечных рёбер. Такие ремни, называемые клиновыми зубчатыми, обладают большей износостойкостью.

    Свист приводных ремней. Причины и решения

    Из-за своей формы и толщины клиновой ремень, как правило, связывает лишь два-три шкива, так как плохо подходит для большого количества обратных изгибов. Кроме того, слишком длинный клиновой ремень неважно справляется с передачей мощности, поэтому для большого количества узлов-потребителей ремней нужно несколько. Такая схема встречается в основном на старых автомобилях, а в современной технике ей на смену пришла другая конструкция: единая ременная передача с одним длинным ремнём — поликлиновым.

    Свист приводных ремней. Причины и решения

    Поликлиновой ремень, также известный как ручейковый из-за характерной формы маленьких узких клиньев, используется в большинстве современных автомобилей. По сравнению с клиновым вариантом, ручейковый ремень тоньше, шире и значительно гибче, что позволяет ему в одиночку передавать усилие на все агрегаты сразу: генератор, помпу, компрессор кондиционера, насос ГУР и другие.

    Свист приводных ремней. Причины и решения

    Причины свиста ремня и способы борьбы с ним

    Со временем почти у всех приводных ремней проявляется характерная болезнь — тот самый свист, знакомый многим автомобилистам. Он присущ как клиновым, так и ручейковым ремням, хотя последним в меньшей степени. Однако неприятный звук может быть вызван разными причинами, которые требуют разных решений.

    Если ремень свистит в основном при запуске автомобиля утром, налицо проскальзывание ремня. Как правило, это вызвано его плохим натяжением. Но почему визг появляется только по утрам? Резкая нагрузка на генератор при старте двигателя затрудняет вращение шкива, свою лепту вносит и загустевшая за ночь смазка в подшипниках. В результате слабо натянутому ремню проще проскользнуть на шкиве, а не провернуть его, что он и делает с громким скрипом. В таком случае нужно подтянуть ремень генератора самостоятельно или обратиться в автосервис.

    Если же свист доносится постоянно и не исчезает после прогрева автомобиля, возможных причин неисправности становится больше.

    Естественный износ ремня — самая простая и легко устранимая причина скрипа, которую легко обнаружить: достаточно заглянуть под капот и визуально оценить состояние ремня. Если налицо потёртости рабочей поверхности, разрывы и трещины клиньев, порезы и заметный износ, решение очевидно — замена ремня на новый. Ни в коем случае нельзя эксплуатировать изношенный ремень: со временем произойдет его обрыв, что повлечёт отказ всех приводимых ремнём узлов двигателя.

    Свист приводных ремней. Причины и решения

    Грязь и жидкости на поверхности ремня. При визуальном осмотре ремня стоит обращать внимание не только на его целостность, но и на чистоту. Нередко свист может быть вызван каплями технических жидкостей (моторного масла, жидкости ГУР, антифриза), пролитыми во время замены или просочившимися из-за утечек сальников и прокладок. К тому же эффекту приводят частицы песка от езды по пляжу и капли воды после форсирования глубоких луж. Чтобы устранить свист, вызванный загрязнением, достаточно очистить и высушить приводной ремень. Хотя сделать это не так просто из-за нехватки свободного места под капотом.

    Износ подшипника ролика. Помимо самого ремня, виновником посторонних звуков могут быть подшипники роликов, которые огибает ремень. Внутри любого ролика (а также шкива кондиционера) находится подшипник, который и позволяет ему вращаться. Со временем подшипник изнашивается, вызывая сперва шелест, а затем гул и свист. Косвенный признак проблем с подшипником — усиление шума при снижении температуры воздуха, но окончательный вердикт можно вынести, лишь сняв ремень и прокрутив все ролики вхолостую.

    Износ и несоосность шкивов. Свист ремня может быть вызван и механическим износом шкива, в том числе выработкой бороздок (и неплотным прилеганием клиньев ремня), или нарушением соосности шкивов относительно друг друга, что приводит к перекосу ремня. В этом случае нужно заменить повреждённый шкив на новый.

    Свист приводных ремней. Причины и решения

    Правильное натяжение ремня

    Если скрип вызван слабым натяжением ремня, его можно отрегулировать самостоятельно. Формально степень натяжения зависит от конкретной модели автомобиля (некоторые производители даже указывают точные значения усилия), однако на практике его регулируют на ощупь, измеряя прогиб ремня вручную. Для этого в наиболее удалённую от шкивов и роликов точку ремня давят пальцем: при правильном натяжении ремень должен прогнуться примерно на 10–15 мм.

    После регулировки натяжения ремня нужно запустить двигатель и прислушаться: свист должен исчезнуть, а электрооборудование — работать без перепадов и сбоев. В противном случае регулировку необходимо повторить.

    Существует несколько способов натяжения ремня, в зависимости от устройства механизма регулировки.

    1. Регулировочная дугообразная планка

    Свист приводных ремней. Причины и решения

    Свист приводных ремней. Причины и решения

    В старых автомобилях натяжение ремня производится с помощью так называемой планки, которая крепит генератор к двигателю и фиксируется болтом с гайкой. Порядок действий очень прост: ослабив прижимную гайку, необходимо подбить планку молотком или монтировкой, изменяя положение генератора относительно двигателя, после чего затянуть гайку обратно.

    2. Регулировочный болт

    Еще один старый механизм, всё ещё встречающийся на автомобилях — натяжение с помощью специального болта. Перед регулировкой необходимо ослабить крепление генератора в нижней и верхней точках, затем изменить его положение с помощью регулировочного болта, одновременно контролируя натяжение ремня. Достигнув желаемого усилия, нужно затянуть обратно крепёжные гайки генератора.

    3. Самонатяжение ремня

    В большинстве современных машин с поликлиновым ремнём нет его ручной регулировки: эту функцию выполняет специальный автоматический натяжитель. По принципу действия они делятся на три группы: демпферные, на основе пружины сжатия и на основе пружины кручения. Последние получили наибольшее распространение благодаря простоте, надёжности конструкции и компактным размерам. За счет усилия пружины поддерживается постоянное натяжение приводного ремня, а при ослаблении усилия необходимо просто заменить натяжитель на новый.

    Свист приводных ремней. Причины и решения

    Как часто нужно менять сам приводной ремень? У каждого автопроизводителя свои рекомендации, обычно интервал замены составляет 45–60 тысяч километров. Однако проверку состояния ремней и шкивов (хотя бы визуальную) нужно проводить регулярно: например, при каждой смене моторного масла. Это позволит предотвратить неожиданный обрыв ремня или внезапное появление скрипа.

    Учитывая невысокую стоимость и малый вес, разумно всегда иметь с собой запасной приводной ремень, особенно в дальней поездке. Его наличие в багажнике выручит в случае внезапного обрыва или обнаружения критичного износа — не придётся прибегать к дедовским способам полевого ремонта (наматыванию на шкивы капроновых колготок вместо ремня), чтобы дотянуть до сервиса. А для продления срока службы ремня стоит следить за его чистотой и пользоваться специальной смазкой, которая повышает его гибкость и долговечность.

    Чтобы заменить и натянуть ремень генератора, не требуется сложного оборудования, однако работа в тесном подкапотном пространстве может отнять много времени и сил. Поэтому для смены и регулировки приводных ремней лучше обращаться в проверенный автосервис, где всё сделают быстро и профессионально.

    Как подтянуть ремень генератора на киа спектра

    4.3.17. Проверка и регулировка натяжения ремня привода генератора и водяного насоса

    При недостаточном натяжении ремня появляется посторонний шум, ремень быстро изнашивается.

    Чрезмерное натяжение ремня приводит к повреждению подшипника водяного насоса или генератора.

    Вам потребуются: ключи «на 12», «на 14».

    1. Проверьте натяжение ремня нажатием пальца на середину ветви между шкивами генератора и водяного насоса. При нажатии с усилием 98 Н (9,8 кгс) прогиб ремня должен составлять 8–10 мм.

    Для проверки натяжения ремня можно использовать весы-безмен, оттягивая крючком ветвь ремня.

    2. Для регулировки натяжения ремня ослабьте болт крепления генератора к натяжной планке.

    3. . и болт крепления генератора к кронштейну двигателя.

    4. Вворачивая или выворачивая регулировочный болт, отрегулируйте натяжение ремня.

    Для увеличения натяжения ремня перемещайте генератор от блока цилиндров двигателя, для уменьшения – к блоку.

    Натяжение ремня генератора — KIA Spectra, 1.6 л., 2007 года на DRIVE2

    Всем привет. И вот настал тот день когда мне надоело слушать свист ремня генератора по утрам и вечерам( А особенно надоело что приходилось выключать печку и фары, чтобы свист исчезал. Сначала я думал поехать на СТО, но потом мне сказали надо учится самому делать. Тем более книжка есть, ну как книжка, на ноуте в эл.варианте))) Но не суть, главное посмотреть можно.Сам процесс натяжения ремня оказывается прост.

    Снимаем декоративную защиту ( не знаю как обозвать ее)

    Увидел ремень, надавил на него, а он проваливается и так сказать прилично.Посмотрев на геник, увидел болт крепления к кронштейну двигателя, болт к регулировочной планке и сам болт регулировки.

    Вот оно сеё чудо))) Сначала думал будет не удобно откручивать, но это мнение было обманчиво)

    Ослабляв болт к регулировной планке, Кирюша как неопытный забыл скинуть минус АКБ и в итоге чет задев коротнул…беда подумал я, и скинул минус от греха. Болт стати поддался легко.А вот его собрат который держит геник, поддался тияжеловат, закрутил его кто то от души))) Но мы не сдались и ослабили его тоже. После этих махинаций, начал рукой крутить регулировочный болт и нифига не замечал как он вообще натягивает ремень. Подумал пусть останется тайно, взял ключ на 12 и закручивал. И по процессу проверял натяжение и …ремень натягивался))))) Натянул, но оставил прогиб ремня. После всего закрутил все обратно, и пошел проверять. Завел авто, все работало, даже вроде стало тише в районе геника оО Надеюсь я сделал все правильно и хуже моей девочке не будет)Инструменты использованые при работе :1. Накидной ключ на 12

    2. Накидной ключ на 14

    Пробег: 88594 км

    Page 2

    Всем привет. И вот настал тот день когда мне надоело слушать свист ремня генератора по утрам и вечерам( А особенно надоело что приходилось выключать печку и фары, чтобы свист исчезал. Сначала я думал поехать на СТО, но потом мне сказали надо учится самому делать. Тем более книжка есть, ну как книжка, на ноуте в эл.варианте))) Но не суть, главное посмотреть можно.Сам процесс натяжения ремня оказывается прост.

    Снимаем декоративную защиту ( не знаю как обозвать ее)

    Увидел ремень, надавил на него, а он проваливается и так сказать прилично.Посмотрев на геник, увидел болт крепления к кронштейну двигателя, болт к регулировочной планке и сам болт регулировки.

    Вот оно сеё чудо))) Сначала думал будет не удобно откручивать, но это мнение было обманчиво)

    Ослабляв болт к регулировной планке, Кирюша как неопытный забыл скинуть минус АКБ и в итоге чет задев коротнул…беда подумал я, и скинул минус от греха. Болт стати поддался легко.А вот его собрат который держит геник, поддался тияжеловат, закрутил его кто то от души))) Но мы не сдались и ослабили его тоже. После этих махинаций, начал рукой крутить регулировочный болт и нифига не замечал как он вообще натягивает ремень. Подумал пусть останется тайно, взял ключ на 12 и закручивал. И по процессу проверял натяжение и …ремень натягивался))))) Натянул, но оставил прогиб ремня. После всего закрутил все обратно, и пошел проверять. Завел авто, все работало, даже вроде стало тише в районе геника оО Надеюсь я сделал все правильно и хуже моей девочке не будет)Инструменты использованые при работе :1. Накидной ключ на 12

    2. Накидной ключ на 14

    Пробег: 88594 км

    Ремонт Kia Spectra : Проверка и регулировка натяжения ремня привода генератора и водяного насоса

    При недостаточном натяжении ремня появляется посторонний шум, ремень быстро изнашивается.

    Чрезмерное натяжение ремня приводит к повреждению подшипника водяного насоса или генератора.

    Вам потребуются: ключи «на 12», «на 14».

    1. Проверьте натяжение ремня нажатием пальца на середину ветви между шкивами генератора и водяного насоса. При нажатии с усилием 98 Н (9,8 кгс) прогиб ремня должен составлять 8–10 мм.

    Для проверки натяжения ремня можно использовать весы-безмен, оттягивая крючком ветвь ремня.

    2. Для регулировки натяжения ремня ослабьте болт крепления генератора к натяжной планке.

    3. . и болт крепления генератора к кронштейну двигателя.

    4. Вворачивая или выворачивая регулировочный болт, отрегулируйте натяжение ремня.

    Для увеличения натяжения ремня перемещайте генератор от блока цилиндров двигателя, для уменьшения – к блоку.

    Раздел 1. Устройство автомобиля Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности, подушки безопасности и детские сиденья Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Капот Крышка багажника Рычаг управления коробкой передач

    Раздел 2. Рекомендации по эксплуатации Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Пользование домкратом Буксировка автомобиля

    Раздел 3. Неисправности в пути Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Проверка тормозной системы Прокол колеса

    Раздел 4. Техническое обслуживание Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

    Раздел 5. Двигатель Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка декоративного кожуха двигателя Снятие и установка брызговиков двигателя Замена опор подвески силового агрегата Замена защитного бруса Установка поршня первого цилиндра в положение ВМТ такта сжатия Замена ремня привода газораспределительного механизма Замена натяжного и опорного роликов ремня привода газораспределительного механизма Снятие, дефектовка и установка маховика Замена деталей уплотнения двигателя Головка блока цилиндров двигателя Снятие и установка двигателя Система смазки Система охлаждения двигателя Cистема выпуска отработавших газов двигателя Система питания двигателя

    Раздел 6. Трансмиссия Сцепление Коробка передач Приводы передних колес

    Раздел 7. Ходовая часть Передняя подвеска Задняя подвеска

    Раздел 8. Рулевое управление Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги

    Раздел 9. Тормозная система Особенности конструкции Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

    Раздел 10. Электрооборудование Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Очиститель ветрового стекла Снятие и установка омывателя ветрового стекла Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Вентилятор отопителя Электрообогрев заднего стекла Снятие и установка патрона прикуривателя Комбинация приборов Замена контрольных ламп и ламп подсветки комбинации приборов Замена блока управления наружными зеркалами заднего вида и регулятора электрокорректора света фар Замена выключателей панели приборов Замена ламп подсветки выключателей панели приборов Снятие и установка часов Снятие и установка блока ETWIS Автомобильная аудиосистема Замена датчиков и выключателей Противоугонная система блокировки пуска двигателя

    Раздел 11. Кузов Особенности конструкции Замена бамперов Снятие и установка брызговика и подкрылка переднего колеса Снятие и установка брызговика заднего колеса Снятие и установка переднего крыла Снятие и установка капота Двери Крышка багажника Снятие и установка облицовок багажника Крышка люка топливного бака Сиденья Дополнительная система пассивной безопасности Зеркала заднего вида Панель приборов Снятие и установка панели приборов Отопитель и кондиционер Арматура салона Замена ветрового стекла Уход за кузовом

    Раздел 12. Уход за автомобилем Антикоррозионная защита кузова Подготовка и антикоррозионная обработка скрытых полостей кузова Герметизация кузова Мойка двигателя Мойка автомобиля

    Раздел 13. Покупка запасных частей Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Масляный фильтр системы смазки двигателя Свечи зажигания

    Раздел 14. Поездка на СТО

    Раздел 15. Зимняя эксплуатация автомобиля Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

    Раздел 16. Подготовка к техосмотру Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

    Приложения Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Лампы, применяемые на автомобиле Приложение 4. Основные данные для регулировки и контроля

    Схемы электрооборудования Схема 1. Соединения фар головного света Схема 2. Соединения фар головного света и передних противотуманных фар Схема 3. Соединения системы управления электровентиляторами радиатора системы охлаждения и конденсора системы кондиционирования Схема 4. Соединения системы ETWIS и ламп освещения салона Схема 5. Соединения задних фонарей Схема 6. Соединения системы DRL Схема 7. Соединения электрокорректора фар и фонарей заднего противотуманного света Схема 8. Соединения указателей поворота и аварийной сигнализации Схема 9. Соединения звукового сигнала, стоп-сигнала и света заднего хода Схема 10. Соединения диагностических колодок (автомобили, оснащенные механической коробкой передач) Схема 11. Соединения диагностических колодок с автоматической коробкой передач Схема 12. Система пуска и генераторной установки Схема 13. Стеклоочиститель и омыватель стекла ветрового окна и стекла двери задка (автомобили с кузовом хэтчбек) Схема 14а. Система отопления и кондиционирования Схема 14б. Система отопления и кондиционирования Схема 15. Соединения системы ECAT Схема 16. Соединения системы ECAT и системы управления автоматической коробки передач Схема 17. Соединения антиблокировочной системы тормозов (ABS) Схема 18а. Соединения системы управления двигателем Схема 18б. Соединения системы управления двигателем Схема 18в. Соединения системы управления двигателем Схема 18г. Соединения системы управления двигателем Схема 18д. Соединения системы управления двигателем Схема 18е. Соединения системы управления двигателем Ремонт Kia Spectra : Схема 19. Соединения системы пассивной безопасности (SRS) Схема 20. Соединения системы подогрева передних сидений Схема 21. Соединения электропривода люка крыши Схема 22. Соединения системы центральной блокировки замков дверей Схема 23. Соединения электростеклоподъемников Схема 24. Соединения аудиосистемы и часов Схема 25а. Соединения освещения салона Схема 25б. Соединения освещения салона Схема 26. Соединения цепей блока ETWIS, прикуривателя, обогрева заднего стекла и боковых зеркал заднего вида

    Замена ремня генератора и гура. — KIA Spectra, 1.6 л., 2007 года на DRIVE2

    Давно уже доставал свист от ГУРа при повороте руля до упора, подтягивал не помогло.на днях поехал за колодками заодно купил ремни и оказалось вовремя при осмотре размера ремня увидел, что ремень генератора сильно износился.

    голоса
    Рейтинг статьи
    Читайте так же:
    Регулировка механизма перевода пера автоматической стрелки троллейбуса
Ссылка на основную публикацию
Adblock
detector
