Проверка и регулировка зазора в клапанах (2. 0 Л G4GC)

Проверка и регулировка зазора в клапанах (2.0 Л G4GC)

Проверку и регулировку зазора в клапанах необходимо производить на холодном двигателе (температура охлаждающей жидкости 20°С), при установленной на блок головке блока цилиндров.

1. Снять крышку двигателя.

2. Отвернуть болты крепления и снять верхнюю крышку приводного ремня ГРМ.

3. Снять крышку головки блока цилиндров.

• Отсоединить высоковольтные провода от свечей зажигания.

При отсоединении не тянуть непосредственно за провод, это может повредить разъему.

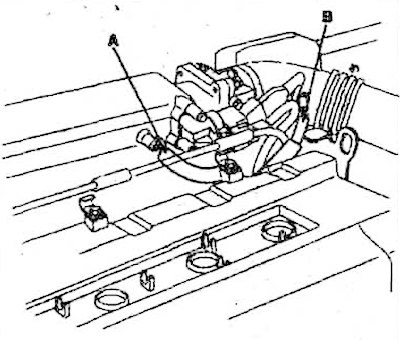

• Отсоединить шланг PCV (вентиляции картерных газов] (А) и вентиляционный шланг [В] от крышки головки блока цилиндров.

• Отсоединить трос педали акселератора [С] и трос системы автоматического круизконтроля (D), как показано на рисунке.

• Отвернуть болты крепления [В] и снять крышку головки блока цилиндров [А] вместе с прокладкой.

4. Установить поршень первого цилиндра в положение верхней мертвой точки на ходе сжатия. Для этого:

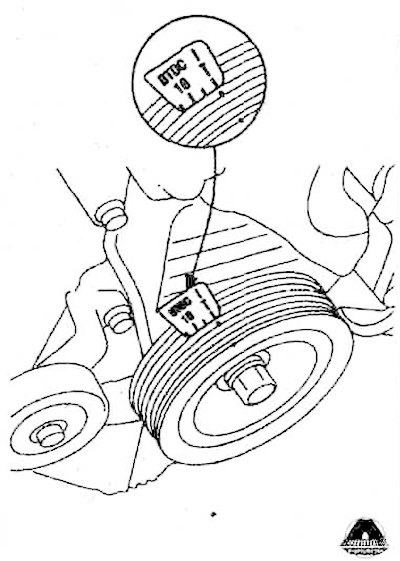

• Провернуть коленчатый вал и совместить выборку на шкиве с меткой «Т» на пластине, как показано на рисунке.

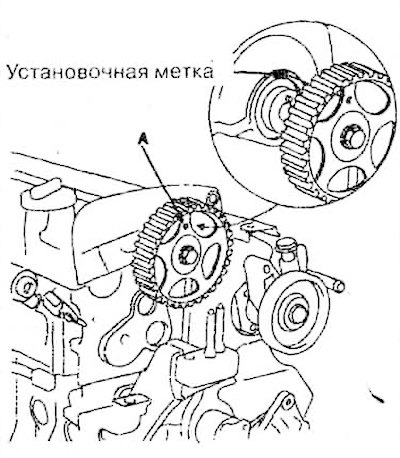

• Проверить и убедиться в том, что отверстие в шкиве распределительного вала [А] совмещено с установочной меткой на крышке подшипника. Если отверстие не совпадает с меткой, необходимо провернуть коленчатый вал на 360°.

7. Установочная метка

5. Измерить зазор в клапанах. Для этого:

• Используя набор щупов измерить зазор в клапанах, которые указаны на рисунке. Стандартная величина зазора в клапанах: 0.20 мм (впускной], 0.28 мм (выпускной]. Предельно допустимый зазор: 0.17

0.23 мм (впускной), 0.25

0.31 мм (выпускной).

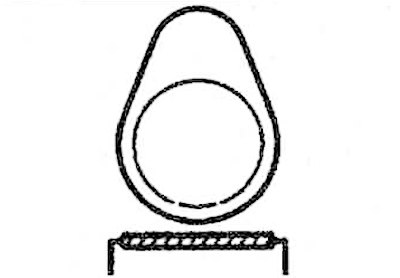

Зазор необходимо измерять между кулачком распределительного вала и регулировочной шайбой на толкателе. Отметить те клапаны, зазор в которых не соответствует стандартным значениям.

• Если величина зазора в клапанах несоответствуетстандартной величине, необходимо его отрегулировать, путем подбора регулировочных шайб..

• Провернуть коленчатый вал на 360° и совместить выборку на шкиве с меткой «Т» на специальной пластине.

• Используя набор щупов, измерить зазор в клапанах, которые указаны на рисунке.

6. Отрегулировать зазор в выпускных и впускных клапанах. Для этого:

Провернуть коленчатый вал так, чтобы кулачок распредвала соответствующий регулируемому клапану поднялся вверх.

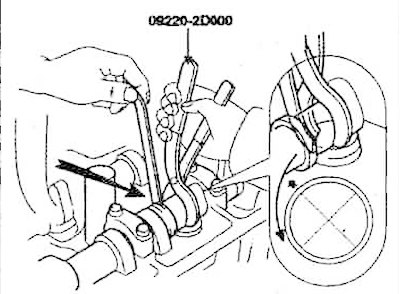

• Используя специальное приспособление [09220 2D000], переместить толкатель клапана вниз, установить стопор между распредвалом и толкателем. Затем снять специальное приспособление.

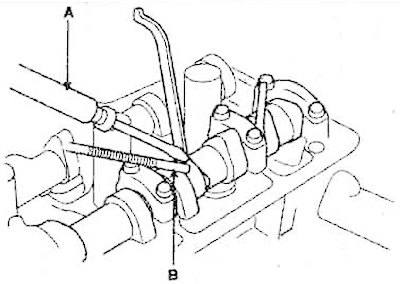

• Используя отвертку с узким жалом (А) и магнит [В], извлечь регулировочную шайбу, как показано на рисунке.

• Вычислить толщину требуемой регулировочной шайбы. Т: толщина извлеченной шайбы А: зазор между кулачком и толкателем с шайбой

N: толщина требуемой шайбы Впускной: N = Т + [А — 0.20 мм)]; Выпускной: N = Т + [А-0.28 мм)].

Читайте так же:
Регулировка оборотов вольво 460

• Подобрать регулировочную шайбу с толщиной наиболее близкой к расчетной.

Регулировочные шайбы имеют 20 различных размеров с шагом 0.04 мм, от 2.00 мм до 2.76 мм.

• Установить новую регулировочную шайбу в толкатель клапана.

• Используя специальное приспособление (09220 2D000], переместить толкатель вниз и извлечь стопор.

• Произвести проверку зазора клапана повторно. Проверку производить на холодном двигателе.

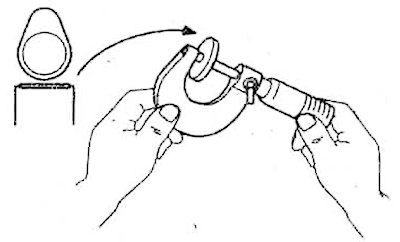

• Используя микрометр,измерить толщину регулировочной шайбы.

prokiaceed@narod.ru
2013

Регулировка клапанов Beta (G4GC) + небольшое ТО

Все, у кого бета, ну чего вы клапана не регулируете? Это же так просто и полезно! Я бы сказал даже необходимо!

Должны были мои руки добраться до этого еще 40 тыс. км назад, но жил в режиме жесткой экономии (кредит за авто + учеба), сейчас руки мои развязаны и начинаю делать все, что было отложено в долгий ящик.
В общем перед тем, как начать регулировать, нужно узнать какие у нас должны быть зазоры.
Из сети: "Стандартная величина зазора в клапанах: 0.20 мм (впускной), 0.28 мм (выпускной). Предельно допустимый зазор: 0.17

0.23 мм (впускной), 0.25

0.31 мм (выпускной)." ©
Набор щупов необходимо иметь с наименьшим шагом, так же нам пригодится микрометр. Замер показал, что зазоры всех впускных клапанов в пределах нормы (и это после 124 тыс.км пробега и большую половину на ГБО!) А вот 4 клапана из выпускных были немного поджаты, и так смешно совпало, что они все рядом, а именно выпускные клапаны 1го и 2го цилиндров. Чтобы определить какие шайбы нам нужно заказывать, нужно знать какие шайбы там стоят. На каких-то шайбах надпись сохранилась, на каких-то нет, для них нам и понадобился микрометр.
Ниже приведу артикулы всех регулировочных шайб.
22227-23600 Т=2,00
22227-23604 Т=2,04
22227-23608 Т=2,08
22227-23612 Т=2,12
22227-23616 Т=2,16
22227-23620 Т=2,20
22227-23624 Т=2,24
22227-23628 Т=2,28
22227-23632 Т=2,32
22227-23635 Т=2,35
22227-23640 Т=2,40
22227-23644 Т=2,44
22227-23648 Т=2,48
22227-23652 Т=2,52
22227-23656 Т=2,56
22227-23660 Т=2,60
22227-23664 Т=2,64
22227-23668 Т=2,68
22227-23672 Т=2,72
22227-23676 Т=2,76

Мне понадобились 2,12мм 2шт, 2,20мм и 2,24мм. Собрал все обратно с новой прокладкой для крышки клапанов (ну не я, сервисмены), и заказал необходимые шайбы. Четыре шайбы мне обошлись в сумме в 636 рублей. Так же заказал новую прокладку клапанной крышки PMC P1GA016 и на всякий случай сальники свечных колодцев Febest HYCPACC.
Шайбочки пришли вот в таких пакетиках:

Поехал регулироваться, по пути купил свечи оригинальные (18814-11051), внутри лежали NGK BKR5ES-11 (что ожидаемо)

И первый раз на замену купил провода ВВ, хотя они и не пробивают, в темноте не искрят. Купил PMC PEA-E52. Наверное меня потом в итоге совесть замучает, что я сэкономил на проводах.

Читайте так же:
Покажите регулировку клапанов змз 402

Пока регулировались клапана, сняли форсунки и отправили купаться в ультразвуковую ванну

Ну и пока ГБЦ без крышки, решил сфоткать и показать в какой чистоте находится гбц при езде на природном газе с интервалом замены масла 10 000км при пробеге в 124 000км

Выкрутив свечи обнаружил ужас!

Свеча пробивала с двух сторон! Наверное это было одним из основных источников неровной работы и потери тяги.
Хорошо, что купил сальники свечных колодцев, родные были дубовые и при снятии даже ломались! Так что если соберетесь вскрывать крышку, лучше сразу возьмите эти сальники.

Собрали все на место, завел, кайфонул!) Все клапана работают с одинаковым по шуму звуком, ни один клапан не выделяется по шуму, работает ровно, никакой вибрации, на холостых двигатель практически стоит на месте. Но это все не только из-за клапанов, ведь сделал все комплексно: регулировка клапанов, чистка форсунок, замена свечей и ВВ проводов.

Проверка и регулировка зазоров клапанов

Двигатель G6BA оборудован автоматическим регулятором зазора клапанов, поэтому нет необходимости в операциях, связанных с проверкой и регулировкой зазоров.

Для проверки и регулировки зазора клапанов двигателя G4GC необходимо:

1. Снять крышку двигателя.

Примечание. Проверка и регулировка зазора клапанов производится на холодном двигателе (температура двигателя 20°C) при установленной головке блока цилиндров.

2. Ослабить болты крепления и снять верхнюю крышку приводного ремня.

3. Отсоединить высоковольтные провода от свечей зажигания.

Примечание. При отсоединении высоковольтных проводов от свечей зажигания, не тянуть за провода и не перегибать их, поскольку это может привести к повреждению проводов.

4. Отсоединить шланг рециркуляции (A) отработавших газов и шланг сапуна (B) от крышки головки блока цилиндров.

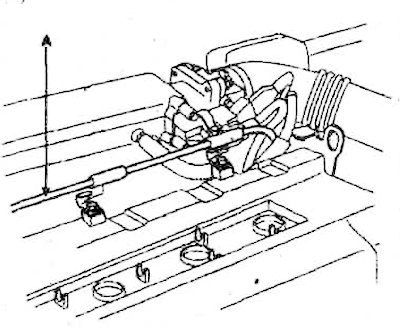

5. Отсоединить трос привода дроссельной заслонки (А) от крышки головки блока цилиндров.

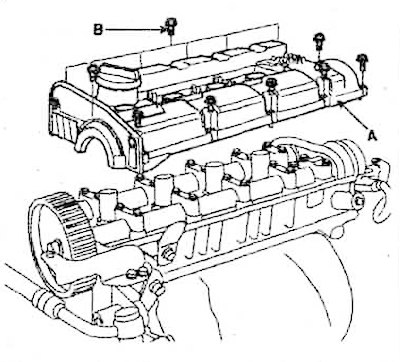

6. Отвернуть болты крепления (В) и снять крышку головки блока цилиндров.

7. Установить поршень первого цилиндра в положение верхней мертвой точки. Для этого провернуть шкив коленчатого вала и совместить углубление на шкиве с меткой «Т» на нижней крышке приводного ремня, как показано на рисунке.

8. Убедиться, что отверстие на шестерне распределительного вала совпадает с установочной меткой на крышке подшипника. В случае несовпадения отверстия с установочной меткой, провернуть коленчатый вал на один полный оборот (360°).

9. Проверить зазоры клапанов, отмеченных на рисунке (положение поршня первого цилиндра в верхней мертвой точке). Используя щуп, проверить зазор между кулачками й гидрокомпенсаторами клапанов. Записать величины зазоров, они понадобятся позже для подбора регулировочных шайб клапанов.

Читайте так же:
Регулировка комбайна ск 5 под подсолнух

  • Впускных: 0,20 мм
  • Выпускных: 0,28 мм
  • Впускных: 0,12-0,28 мм
  • Выпускных: 0,20-0,38 мм

10. Провернуть коленчатый вал на один оборот и снова совместить углубление на шкиве коленвала с меткой «Т» на нижней крышке приводного ремня.

11. Проверить величину зазоров указанных на рисунке клапанов.

12. Отрегулировать величину зазоров впускных и выпускных клапанов. Для этого провернуть коленчатый вал таким образом, чтобы выступающая часть кулачка, зазор которого необходимо отрегулировать, была направлена вверх (см. рисунок).

13. Используя специальное приспособление (09220-2D008), придавить упорную шайбу клапана и поместить стопор между упорной шайбой и распредвалом. После этого снять приспособление.

14. При помощи отвертки (А) и магнита (В) извлечь регулировочную шайбу.

15. Измерить толщину извлеченной регулировочной шайбы микрометром.

  • Т — толщина извлеченной регулировочной шайбы.
  • А — величина измеренного зазора.
  • N — толщина новой регулировочной шайбы.
  • Впускной клапан: N=T+(A-0,20 мм)
  • Выпускной клапан: N=T+(A-0,28 мм)

Примечание. Ассортимент регулировочных шайб имеет двадцать размеров от 2,00 мм до 2,76 мм с шагом 0,04 мм.

18. Установить новую регулировочную шайбу в гидрокомпенсатор клапана.

19. Используя специальное приспособление (09220-2D008), придавить гидрокомпенсатор клапана и извлечь стопор между упорной шайбой и распредвалом.

20. Перепроверить зазор клапана.

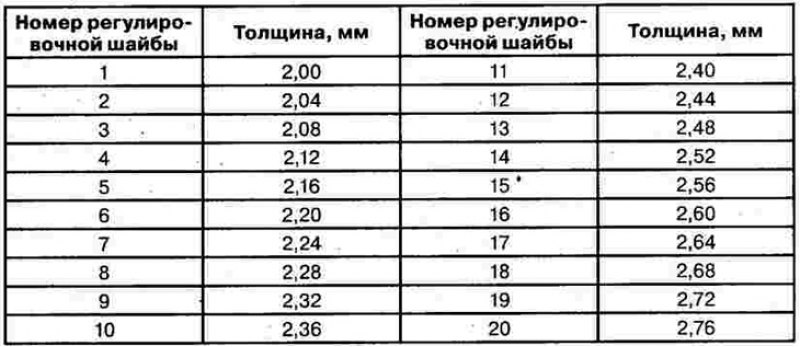

Толщина новых регулировочных шайб

Примечание. Толщина новых регулировочных шайб (в мм) выклеймена на их лицевой части.
