Регулировка газового редуктора в Харькове

Регулировка газового редуктора в Харькове

С ростом количества газовых установок возросла необходимость в сопутствующих сервисных услугах, таких, как регулировка газового редуктора. Это процедура многоразовая, и ее необходимо проводить время от времени в процессе эксплуатации гбо. Правило простое – чем больше пробег авто на газе, тем нужнее регулировка редуктора. Ведь на резиновые составляющие (мембраны, клапаны) постоянно действуют низкие температуры, которые характерны для сжиженного газа. Резина со временем может трескаться и начать пропускать газ. Как минимум, это грозит перерасходом топлива. Как быстро может наступить необходимость в регулировке редуктора-испарителя? Ориентировочно, через 100-120 тысяч километров пробега или через 3-4 года, независимо от преодоленного километража (резина приходит в негодность не только от температуры, но и от времени).

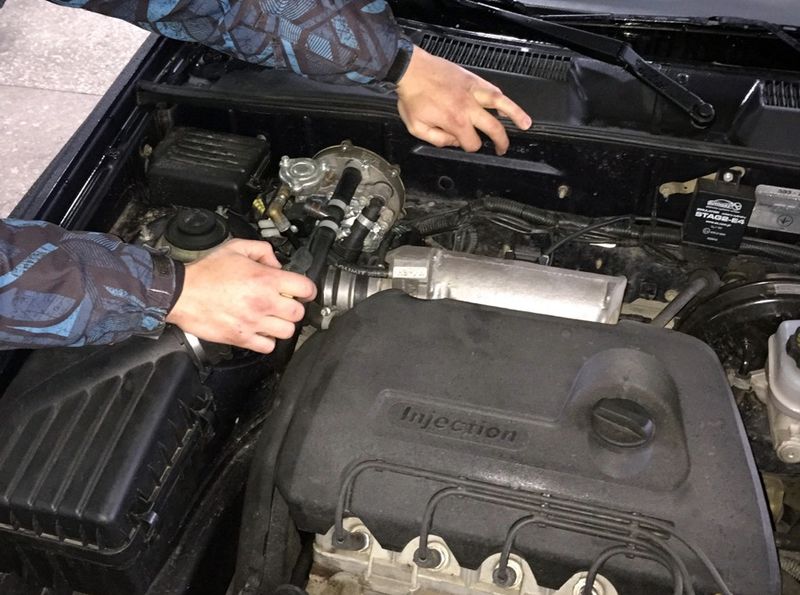

Регулировка газового редуктора

Поскольку редуктор является одним из важнейших устройств в газовой топливной системе, то его работоспособность напрямую влияет на правильность функционирования гбо в целом. И этому механизму приходится постоянно работать под высоким давлением сжиженного газа, который поступает с баллона, и снижать его до рабочего уровня. Суть работы газового редуктора остается неизменной, хотя свои особенности имеет каждое поколение газобаллонных установок. Это нужно учитывать, приступая к регулировке.

Как отрегулировать газовый редуктор?

Считается, что регулировка газового редуктора 2 поколения гбо не представляет очень большой сложности, и ее можно выполнять даже в собственном гараже. Да, можно, если вы очень хорошо разбираетесь в автотехнике и у вас есть все необходимые инструменты. Таких людей немного. Хотя редуктор и прост по своей конструкции — камеры, канал холостого хода, регулировочная система и испаритель, но свои особенности имеет каждая модель, которые тоже нужно учесть. Да и разделение испарителей на вакуумные и электронные простоты не добавляет. В настоящее время вакуумные редукторы используются в основным на первых поколениях гбо (для карбюраторных двигателей), а электронные – в комплектах 4 поколения на инжекторы.

Что нужно иметь ввиду, когда вам необходима регулировка вакуумного редуктора? В первую очередь, можно выбрать 1 из 2 вариантов: либо настраивать чувствительность и холостой ход отдельно, либо одновременно. Также, нужно отладить регистр мощности.

Регулировка электронного редуктора тоже осуществляется двумя типами настройки: регулировать чувствительность и настраивать в соответствии с количеством газа в канале холостого хода.
Важное значение имеет то, сколько винтов имеет ваш редуктор – один или два. Одновинтовые редукторы производит известная итальянская компания Lovato, а двухвинтовые изготавливает целый ряд брендов. Именно редукторы с 2 винтами (холостого хода и «винт чувствительности») преобладают в комплектации гбо. Правильно отрегулированный редуктор гбо – это залог успешной работы всей топливной системы. Иначе, об экономичности расхода топлива говорить не придется. С помощью винтов можно выставить показатели для работы в наиболее подходящем для владельца режиме передвижения.

Для газобаллонного оборудования 4 поколения регулировка газового редуктора не имеет такого значения, так как практически все манипуляции по подаче газа осуществляются не вручную, как на более ранних системах. Всю основную работу стала выполнять управляющая электроника, а редуктор превратился в зависимый компонент, хотя и по-прежнему важный.

Настройка(Регулировка) ГБО 2,4 поколения: инструкция

Многие водители переходят с бензинового на газовое топливо. Для этого в авто устанавливается газобаллонное оборудование (ГБО). Его требуется правильно обслуживать и настраивать. Сразу после установки системы на автомобиль проводится регулировка редуктора газа. В процессе эксплуатации также потребуется провести настройку.

Читайте так же:
Как регулировать сход развал калина

По мере увеличения показателя пробега элементы оборудования изнашиваются. Сегодня на машинах применяются разные поколения ГБО. Поэтому настройки выполняют с учетом особенностей системы. Чтобы не допустить ошибки в процессе корректировки газового оборудования, доверьте эту работу специалистам СТО «МастерГаз» (Подол, Киев).

Регулировка редуктора

В ГБО мембраны, клапаны со временем меняют свои характеристики, что приводит к перерасходу газа. Основную роль в правильном функционировании системы выполняет редуктор. Он понижает давление газообразного топлива, поступающего в двигатель из баллона, поддерживая его на заданном уровне. Допустимы определенные колебания.

Если расход газа стабильный, давление также сохраняется на одном уровне. Но при перерасходе топлива оно падает. Это не критично, но при своевременной настройке не допускается излишний расход газа. Специалисты «МастерГаз» ГБО регулируют точно, гарантируя качество своей работы. Они учитывают:

· количество регуляторов в системе;

· тип топлива (бензин или дизель).

В зависимости от поколения ГБО, владельцы автомобиля могут выполнить корректировку самостоятельно. Но важно учесть множество нюансов. В противном случае неправильная настройка приведет к необходимости проведения сложного и дорогого ремонта, неисправности мотора.

Так, например, нужно учесть, что редуктор обязательно подключается к системе охлаждения автомобиля. В противном случае мембраны могут замерзать в мороз. Запускать передачу вместе с двигателем нельзя. Только когда температура в моторе повысится минимум до 30°С, в работу включается газовый редуктор. Существует множество иных нюансов, которые важно учесть в процессе регулировки ГБО. Поэтому, если вы боитесь, что не справитесь с этой работой, обратитесь за помощью к специалистам нашей СТО.

Конструкция

Газовая передача (редуктор) отличается простой конструкцией. Она состоит из следующих деталей:

· Камеры, количество которых варьирует от 1 до 2 шт.

· Канал холостого хода.

· Регуляторы, контролирующие подачу газовой топливной смеси в мотор.

В зависимости от поколения ГБО применяются редукторы разных типов.

Типы редукторов

Существует два типа передач:

· Вакуумный тип. Включение происходит, когда переключатель находится в положении «Газ-Бензин». Затем проворачивается ключ зажигания, и прогревается двигатель. В систему нагнетается необходимое количество топлива.

· Электронный тип. Включается он только в положении «Газ». Тоже требуется прогреть мотор, чтобы во впускном коллекторе собралось необходимое количество газообразного топлива.

Подготовка к регулировке электронной передачи

В современных ГБО установлены электронные редукторы. Они могут настраиваться разными способами (в зависимости от конструкции):

· Регулировка чувствительности. Настраивается давление во второй ступени.

· Настройка холостого хода. Определяется количество газообразного топлива, которое движется по каналу.

Прежде чем приступить к работе, важно подготовить систему. На бензине нужно завести мотор, прогрев его до рабочей температуры. Холостой ход ставится в диапазоне 950-1000 об./мин. Когда двигатель прогреется, выключается подача бензина (чтобы остатки топлива выработались). Далее нужно выполнить еще несколько последовательных действий:

· Если в дозаторе одна камера, регистр выворачивается на максимум. В двухкамерном винте «жадности» первое отделение должно быть открыто на максимум, а второе – на минимум.

· Винт холостого хода закручивается до упора. Затем его отпускают на 5 оборотов.

Читайте так же:
Регулировка напряжения на приоре

· Регулятор чувствительности ставится в среднее положение.

Теперь можно приступать к настройке.

Регулировка холостого хода

Автомобиль потребуется завести, переключив систему подачи топлива на газ. Используется подсос, чтобы довести мотор до 1800-2000 об./мин. Одновременно выполняется два действия. Понемногу убираете подсос, при этом вращается регулятор холостого хода. Нужно найти положение, в котором обороты стартера будут на максимуме. Завершая эту процедуру, подсос убирается полностью.

Машина должна стабильно работать в холостом режиме. Дальше регулятор чувствительности понемногу закручивается. Если количество оборотов будет меняться, холостой ход следует опять довести до максимума.

Иногда добиться требуемых показателей работы при такой настройке винтов не получается. Немного меняется положение болта. В этом случае винт чувствительности закручивается на 2 оборота. Затем вся процедура повторяется с самого начала. Когда на холостом ходу стартер достигнет 1100-1200 об./мин., а винт чувствительности будет практически полностью закручен, процесс завершается.

Ездить в таком режиме нельзя. В противном случае придется в скором времени столкнуться с неисправностями системы. Стартер доводят до 950-1000 об./мин.

Настройка чувствительности

Этот болт понемногу отворачивают, следя за изменениями оборота стартера. Когда почувствуются изменения, болт закручивается назад (на 3/4-5/4 оборота). В этот момент нужно проверить работу мотора, резко нажав на педаль газа. Двигатель откликнется сразу, рывки должны отсутствовать.

В процессе настройки важно отрегулировать болт «жадности». Слишком обедненная смесь приведет к неисправностям мотора. В процессе регулировки стартер доводят до 3000 оборотов. Одновременно закручивается винт «жадности». Эту процедуру проводят до тех пор, пока число оборотов не начнет снижаться.

Чтобы проверить правильность регулировки, передвигают болт дозатора, открутив его на 1/2-3/4 оборота.

Если винт «жадности» имеет 2 камеры, эти манипуляции проводят только для первой из них. Второе отделение должно быть настроено на 25-30% от первой камеры.

Настройка по давлению

В некоторых редукторах регулировка возможна по показателю давления газа в первой ступени. Мотор потребуется заглушить. Газовая магистраль перекрывается. К камере первой ступени (к контрольному отверстию) подключается манометр со шкалой 1,5 кгс/ см² . Затем газовая магистраль снова открывается. Двигатель запускается, работая на холостых оборотах.

Регулируется давление первой ступени. Если манометр показывает 0,38-0,42 кгс/ см² , процедура завершается.

Теперь резко жмут на педаль газа. Болт регулировки чувствительности поворачивается на 1/4 оборота. Интенсивность оборотов мотора должна начать резко падать. Затем болт поворачивают на 1/2 оборота, давая двигателю поработать некоторое время. Если все сделано правильно, процесс будет стабильнее.

Для вакуумных редукторов регулировка может осуществляться по такой же схеме, как и для электронных разновидностей.

Советы специалистов

Для того, чтобы выполнить все действия правильно, нужно следовать четким рекомендациям инструкции. Редукторы ГБО 4 поколения настроить самостоятельно практически невозможно. Для этого применяется специальная техника. Поэтому эту работу лучше доверить опытным специалистам нашей СТО. Вы можете обратиться в компанию «МастерГаз» (СТО, Киев, Кирилловская, 86) для проведения настройки ГБО любого типа.

Мы занимаемся регулировкой систем марок Prins, Stag и многих других брендов. Большой опыт в проведении подобных работ, наличие лицензий (в том числе для таких требовательных систем, как Prins, Stag) позволяет нам обеспечить надежную работу ГБО любого поколения.

Читайте так же:
Регулировка рулевой рейки тагаз тагер

Редуктор газовый. Устройство. Принцип действия. Схема работы. Применение. Настройка, регулировка давления.

Газовый редуктор (понижающий) предназначен для того, чтобы из относительно высокого, но не стабильного давления газа на входе получить более низкое стабильное давление на выходе. То есть на вход такого редуктора можно подавать газ под давлением в некоторых пределах. Иногда верхняя и нижняя границы этих пределов отличаются друг от друга в десятки раз (например, от 0.5 бар до 20 бар). На выходе же получается стабильное заданное давление (например 36 мбар) вне зависимости от входного.

Применение газовых редукторов

Редукторы применяются там, где нужно понизить избыточное входное давление и стабилизировать выходное. В быту мы встречаем их в системах автономного газового снабжения (это относится как к стационарным системам, так и к обыкновенным газовым баллонам), так как сжиженный газ, чтобы оставаться жидким, должен находиться под давлением около 15 бар, а бытовые приборы работают при давлении 36 мбар, 20 мбар, или даже 10 мбар.

Вашему вниманию подборка материалов:

Все, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование

Редукторы входят в состав газового оборудования автомобиля, так как там тоже используется сжиженный газ, давление которого перед подачей в двигатель нужно снизить и стабилизировать.

Мощные редукторы применяются для отвода природного газа от магистральных трубопроводов в газовые сети населенных пунктов, так как в магистральных сетях давление газа намного выше, чем это допустимо для бытовых потребителей.

Редукторы или более совершенные устройства (клапаны пропорциональной подачи газа) используются на входе газа в отопительное и сварочное оборудование.

Принцип действия. Схема работы.

Разберемся, как работает редуктор.

Редуктор газовый. Устройство. Принцип действия. Схема работы. Применение. Настройка, регулировка давления.

На рисунке схематически изображен газовый редуктор. Все редукторы устроены похоже. Отличия только в размере деталей, их конструктивном исполнении, диаметрах отверстий и площади мембраны. На схеме голубым показана мембрана, желтым — пружина.

Работает устройство по принципу поплавковой камеры. Когда в нижней части редуктора (под мембраной) давление ниже номинального, шайба на мембране и коромысло, шарнирно связанное с ней, опущены, входное отверстие открыто. Газ поступает из входного патрубка. Когда давление достигает необходимой величины, шайба и коромысло поднимаются и закрывают входной клапан. Давление, при котором это происходит, определяется площадью мембраны, упругостью пружины и, в некоторой степени, усилием, которое необходимо приложить для закрытия впускного клапана.

В приведенной схеме мембрана прижата пружиной. Верхняя камера через отверстие связана с окружающей средой. Встречаются герметичные модификации редукторов, в которых верхнего отверстия и пружины нет. В них пространство над мембраной заполнено инертным газом под давлением, что и обеспечивает упругость.

Наконец в с клапанах пропорциональной подачи (газовых рампах) применяется комбинация пружины и давления газа. При этом верхнее отверстие имеется, но оно соединено трубкой с той областью, куда нужно подавать газ. Таким образом достигается зависимость давления подаваемого газа от давления в том месте, куда он подается (пропорциональная подача).

Одним из важных параметров редуктора является максимальный расход газа. Этот параметр определяется диаметром отверстия впускного клапана, так как от этого диаметра зависит, сколько газа при заданном входном давлении пропустит редуктор при полностью открытом клапане. Делать это отверстие слишком большим, как Вы увидите ниже, не получается. Так что всегда нужно убедиться, что редуктор может обеспечить достаточный расход для Ваших целей.

Читайте так же:
Регулировка давления воды по давлению газа
1 2 3

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Здравствуйте. Для бытовой газовой плиты купил резервный баллон на 27 л, заправил пропаном на 20л. Подключил его попробовать, включил горелку, и примерно через 10 — 20 секунд начинается ровное довольно громкое гудение редуктора. Со старым баллоном такого не происходило никогда. Вопрос: опасно ли это, можно ли эксплуатировать плиту? Это проблема редуктора или баллона? Читать ответ.

Здравствуйте. У меня схожий вопрос (Должен ли выходить газ из верхней камеры через отверстия в РДСГ 1-1.2.), у меня выходит при открытии вентиля баллона (такое пшик). При закрытом вентиле на баллоне пузырения не наблюдается, а вот при открытом вентиле и горящей плите — из отверстия в верхней крышке постоянно идёт пузырение. Нормально ли это? При разборке обнаружил неплотное Читать ответ.

Здравствуйте, у меня после очередной заправки баллона пропаном появилась проблема. После включения горелки примерно через минуту происходит хлопок детонацией. Пламя гаснет. Замена редуктора на новый не помогла. Подскажите, что нужно сделать. Михаил Читать ответ.

Должен ли выходить газ из верхней камеры через отверстия в РДСГ 1-1.2., у меня выходит при открытии вентиля баллона (такое пшик), и еще есть реакция на мыло: пузырек при закрытом вентиле. Какая здесь неисправность и что делать? Читать ответ.

Сколько осталось газа? Давление в полном, полупустом и пустом баллоне.
Как узнать наполненность баллона. Какое давление газа при замене гарантировано. .

Почему крошится, трескается, разрушается бетон в фундаменте, дорожке, .
Залили летом дорожку и фундамент. После зимы видны серьезные разрушения, наблюда.

Отопительная печь — оригинальная печная конструкция.
Интересная конструкция отопительной печи с регулируемым нагревом помещения.

Установили газгольдер для сжиженного газа. Делимся опытом.
Несколько домов в поселке газифицировали, установив газгольдер. Обзор опыта жиль.

Как поставить и настроить газовую отопительную горелку.
Как правильно установить, подключить и отрегулировать газовую отопительную горел.

Для чего нужен редуктор на газовом баллоне

В домах, где невозможно подключение к газовой магистрали, устанавливают газгольдер или используют баллон со сжиженным газом. Последний вариант особенно выгоден, если в коттедже живут непостоянно или применяют газ только для приготовления пищи. Нормальная подача газа из баллона к плите и колонке зависит от функциональности редуктора.

Назначение газового редуктора

Газовая смесь в баллоне находился под большим давлением. Это облегчает перевозку, так как позволяет в относительно небольшой емкости перевозить большой объем голубого топлива. Однако оборудование – колонка, котел, генератор – рассчитано на низкое давление бытового газа – не более 0,3–0,6 МПа. Чтобы обеспечить такую трансформацию, необходим адаптер.

Газовый редуктор – приспособление для снижения давления газовой смести на выходе из баллона или трубы. Эта же конструкция поддерживает постоянный напор газа вне зависимости от того, как изменяется наполненность емкости.

Читайте так же:
Регулировка клапанов индикатором уаз

Валера

Устройство и принцип работы

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

  • запорная пружина;
  • мембрана, реагирующая на давление смеси;
  • редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

Рабочее положение редуктора – запертое, когда газ не выходит.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

  • штуцер, обеспечивающий подачу газовой смеси;
  • манометр – указывает на давление в емкости;
  • обратная пружина, перекрывающая клапан;
  • ячейка для сжиженного газа;
  • клапан – от его смещения зависит объем выходящего газа;
  • предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
  • выходной манометр – указывает на рабочее давление;
  • ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
  • регулирующий винт – он регламентирует смещение мембраны;
  • запорная пружина;
  • мембрана – гибкая пластинка, отворяющая клапан;
  • штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.
