Ходовая — 20. Замена передних тормозных колодок. — УАЗ Patriot, 2. 7 л, 2014 года на DRIVE2

Ходовая — 20. Замена передних тормозных колодок. — УАЗ Patriot, 2.7 л., 2014 года на DRIVE2

При обслуживании тормозной системы необходимо постоянно проверять допустимые зазоры в тормозных колодках, которые в процессе эксплуатации автомобиля постепенно стираются.

Вы не робот?

Мы зарегистрировали подозрительный траффик, исходящий из вашей сети.
С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот.
Введите символы, чтобы продолжить.

Передние тормозные колодки на УАЗ Патриот

На все комплектации Patriot 3163 устанавливается тормозной диск одного диаметра – 295 мм. Тормозные колодки также одинаковы, и имеют один оригинальный артикул. По мнению многих водителей, оригинальные колодки на Патриоте являются не очень качественными. Часто, при езде они создают посторонние звуковые эффекты. Также, отмечалось, что при установке новых оригинальных колодок в период их притирки (приблизительно 500 км) появляется повышенный расход топлива.

Размеры передних колодок для УАЗ Патриот 3163
АртикулДлина/диаметр (для барабанных), ммШирина, ммТолщина, ммЦена, руб.
316035010901455817600

Данные тормозные колодки устанавливаются также на УАЗ Hunter (3151) и Pickup (2360).

Аналоги передних тормозных колодок Uaz Patriot

Как показывает практика, владельцы Патриотов зачастую при замене тормозных колодок выбирают заменители, по причине низкого качества оригинальной запчасти отечественного производства. Далее в таблице представлены самые популярные аналоги.

ПроизводительАртикулЦена, руб.
Аналоги передних колодок УАЗ Патриот 3163
FinwhaleV220800
TSN2.1.13500
ADRADR-030111400

Назначение и устройство колодок

При торможении автомобиля с помощью педали тормоза колодки прижимаются к стенкам барабанов и дисков и замедляют вращение. По своей форме и конструкции фрикционная деталь механизма барабанного отличается от дискового. Но устройство их одинаково – это металлический каркас и фрикционная накладка. Накладка крепится на одну из сторон каркаса и имеет коэффициент трения.

Рецептура изготовления фрикционной смеси у каждого разработчика своя и не разглашается. Поэтому эти элементы тормозной системы отличаются друг от друга как по составу, так и по цене в зависимости от производителя.

УАЗ Patriot 2014, двигатель бензиновый 2.7 л., 128 л. с., полный привод, механическая коробка передач — расходники

Участвовать в обсуждениях могут только зарегистрированные пользователи.

О задних тормозных колодках УАЗ Патриот

Сложно себе представить автомобиль, у которого торможение осуществляется только лишь передними колесами. Такое торможение очень опасно, так как невозможно предугадать поведение авто в момент нажатия на педаль тормоза. Поэтому каждый современный автомобиль оснащен как передними, так и задними тормозными колодками. На некоторых зарубежных моделях задние колодки имеют такую же конструкцию, как и передние. На внедорожнике УАЗ Патриот отличаются от передних, хотя в итоге выполняют одну и ту же функцию. Рассмотрим, что же представляют собой задние колодки на УАЗ Патриот, какие лучше устанавливать и как происходит процесс их замены.

Задние колодки на УАЗ Патриот 3163

Задний тормозной барабан на всех Патриотах 3163 одинаковый. Задние оригинальные барабанные тормозные колодки имеют особенность – передняя фрикционная накладка короче задней. Фрикционные накладки данных тормозных колодок можно менять отдельно. Для них предусмотрен свой артикул.

Колодки стояночного тормоза имеют такую же конструкцию, позволяющую менять накладку на тормозной колодке. Не разделяются на переднюю и заднюю.

АртикулДлина/диаметр (для барабанных), ммШирина, ммТолщина, ммЦена, руб.
Передняя колодка Patriot 3163 заднего барабанного тормоза
315135010901027050400
Задняя колодка Patriot 3163 заднего барабанного тормоза
315135020911027050350
Колодки стояночного тормоза
316035070140120035

Артикул оригинальной фрикционной накладки для передней колодки – 3160350210510 (короткая, 8 крепежных отверстий), для задней – 3160350210610 (длинная, 12 крепежных отверстий). Накладка для колодки ручника – 3160350702010. Для крепления к колодке используется специальная заклепка 4х9. Ее артикул – 31513501107.

Аналоги задних колодок УАЗ Патриот 3163

Заменители колодок для задних тормозов также пользуются популярностью, но в меньшей степени. Причина – более длительный срок службы, хотя выбор и невелик. Заменители, как правило, не имеют разделения на переднюю и заднюю колодки, ведь продаются исключительно в комплекте. А если говорить за колодки ручника, то альтернативы и вовсе нет.

Читайте так же:
Как правильно отрегулировать корзину сцепления камаз
ПроизводительАртикулЦена, руб.
Аналоги передних/задних колодок заднего барабанного тормоза
TrialliGF 233850
ADRADR-030321700
ADRADR-030621700

Какие же колодки лучше устанавливать на УАЗ Патриот 3163? Как показывает практика и отзывы многих владельцев Патриота, лучшими колодками для передних тормозов являются Finwhale . Они не издают посторонних звуков, изнашиваются равномерно, отзывчивы, и берегут тормозной диск. Что же касается задних, то тут выбора практически нет. Устанавливают обычно либо оригиналы, либо же ADR. Разницы в их характеристиках практически отсутствует.

Когда требуется замена

Состояние тормозных колодок нужно проверять после прохождения автомобилем расстояния в 10 тыс. км. Прослужить они могут и дольше, пройдя расстояние в 20 тыс. км. Такое возможно, если у водителя спокойный стиль вождения и для замедления он чаще использует работу двигателя. Их срок службы будет зависеть и от того, где эксплуатируется автомобиль (в городе или в горном районе), какой состав фрикционной смеси на их поверхности.

Проверяют тормозные колодки регулярно, но, учитывая, что эти детали изнашиваются быстро, их заменяют на новые, если:

  • водитель слышит скрежет во время торможения педалью тормоза;
  • понизился уровень жидкости в бачке тормозной системы;
  • ухудшилось торможение автомобиля или, наоборот, система реагирует слишком резко;
  • после нажатия на педаль тормоза автомобиль едет в сторону;
  • во время торможения появилась вибрация;
  • на поверхности колодки обнаружены следы масла.

При визуальной оценке состояния каркаса детали и фрикционной накладки стоит учитывать, что они подлежат замене, когда:

  • на поверхностях детали появились борозды, трещины и различные повреждения;
  • слой фрикционной накладки толщиной 1,5-2,0 мм (без учета металлической основы).

Также необходимо проверить характер налета на колесе и колодках. Если налет серый, это значит, что происходит процесс стирания фрикционной накладки. Если в составе налета присутствуют частички металла, значит, стирается металл детали, что говорит о необходимости ее замены. Но этот способ не применяется для вентилируемых тормозов и легкосплавных дисков, и по этой причине это не относится к “УАЗ-Патриот” 2015 модельного года, когда автомобиль получил вентилируемые дисковые тормоза на передние колеса и классические барабанные на задние.

Замена колодок

Проверка степени износа тормозных колодок

Чтобы проверить степень их износа, поместите автомобиль на ровную поверхность и оставьте на стояночном тормозе. Не снимайте колеса. Через окошко в суппорте осмотрите внешнюю колодку и измерьте толщину накладки. Когда нужно оценить состояние обеих деталей (внешней и внутренней), приступайте к демонтажу колеса.

С помощью домкрата поднимите переднюю часть автомобиля и снимите колесо. Теперь измерьте толщину обеих фрикционных накладок. Чтобы проверить детали заднего тормоза, понадобится снять тормозной барабан.

Какие накладки подходят к УАЗ Патриот?

Штатные тормозные колодки на УАЗ Патриот сами по себе издают скрип и причиной этому не износ фрикционной части, а состав, из которого она изготовлена. Нередко для ее производства применяют асбест, который вызывает скрип, оседая в виде пыли на барабане.
Для установки на этот внедорожник можно использовать тормозные накладки от следующих фирм:

  • ТИИР;
  • Markon;
  • STS.

Важно! Покупая тормозные колодки, владелец этого транспортного средства должен знать, что задние устройства отличаются друг от друга, одно длиннее, другое короче. В этом заключается особенность внедорожника УАЗ Патриот, так как у прочих авто они абсолютно одинаковы.

Для правильного подбора необходимо знать каталожный номер, подходящих для этого авто тормозных колодок – 12-3501090. Стоимость комплекта колодок, который включает в себя 4 колодки, варьируется в пределах от 800 до 1000 руб.
Купив тормозные колодки на УАЗПатриот, можно приступать к их замене.

Важно! Перед тем, как осуществлять разборку колеса нужно откачать тормозную жидкость из бачка, так как при вжатии поршней произойдет ее вытекание.

Инструкция по замене передних колодок на УАЗ Патриот

Тормозные колодки меняют парно на обоих передних колесах. Поместите “УАЗ-Патриот” на ровную поверхность и демонтируйте колесо. Отверните на суппорте 2 болта, уберите держатель и пружину. Осмотрите блок цилиндров, чехлы и колпачки. Проверьте, достаточно ли смазки. Приоткройте перепускной клапан для тормозной жидкости, не допуская попадания в него воздуха. Аккуратно утопите поршни в блоки цилиндров. Когда поршни полностью войдут в блок цилиндров, закройте перепускной клапан, после чего поменяйте колодки.

Читайте так же:
Как регулировать угол опережения зажигания на ваз 2107

Радикальная перестройка УАЗа «Патриот». Новый двигатель и ходовая

Взять да и махнуть мотор с коробкой и раздаткой целиком, а в придачу ещё и мосты довести до ума, поставив на них ступицы вместе с тормозами от того же донора, что и мотор. Останется только перетянуть салон, добавив под новенькую кожаную обивку «шумки», и вот он — внедорожник мечты! Быстрый, тихий, устойчивый на шоссе и со скромной внешностью сельского вездехода. Думаете, утопия? Вовсе нет!

Именно такую машину построила компания «Галагрин», хотя процесс создания «Тойото-УАЗа» был небыстрым, тем более что пришлось не просто скрещивать японские агрегаты с российской основой, но и переделывать халтурно начатый кем-то проект. В результате был наработан ценный опыт и подобран проверенный «пакет стандартных решений», многие из которых можно использовать и в дальнейшем. Впрочем, обо всём по порядку.

/>Любой, даже самый проверенный обвес, полезно протестировать на полигоне —
вдруг он где-то достаёт до колеса или подвески

Как это часто бывает, в «Галагрин» приехал человек, купивший уже переделанную машину. В обычный УАЗ «Патриот» довольно кустарно был установлен силовой агрегат с мотором 2UZ FE, четырёхступенчатым автоматом и полным приводом full-time от Toyota Land Cruiser 100 (до 2003 года выпуска). Двигатель незаурядный, не просто проверенный временем и километрами, но и, можно сказать, самый-самый! В линейке моторов UZ модель с цифрой 2 в начале — наиболее мощная, предназначенная для топовых моделей Toyota/Lexus V-образная «восьмёрка». От остальных она отличается максимальным рабочим объёмом в 4.7 л, чугунным блоком и специфическими характеристиками, лучше других приспособленными к внедорожным приключениям. Единственный минус — большой по сравнению с 1UZ и 3UZ вес.

Так вот, мотор-то с коробкой в УАЗ вставили, но толком не подключили. И селектор передач, и прочая атрибутика типа управления раздаткой и спидометра работали кое-как, а часто вообще никак. Заказчик планировал в итоге получить автомобиль, приспособленный для довольно быстрой езды по хорошим дорогам с возможностью съезжать с них там, где это не сопряжено с трофическими трудностями. То есть примерно с такими же свойствами, как и глобальный донор Toyota LC100. Вот с этой вводной и началась долгая имплантация чужого сердца, рук и ног. А вылилась она в полноценный проект, вышедший за рамки простой пересадки.

/>Тойотовский селектор в окружении отечественных клавиш смотрится простовато,
но всё это ради функциональности

Первым делом отремонтированный двигатель нормально установили на родные уазовские подушки и опоры, поменяв радиатор охлаждения на тойотовский. Правда, чтобы окончательно убрать риск перегрева, пришлось дополнить его двумя электровентиляторами с последовательно-параллельным включением. А как только температура стабилизировалась, перешли к кондиционеру, благо и на машине донора, и на отечественном вездеходе он изначально был. Удалось объединить японский компрессор с остальным оборудованием, и с климатом в машине всё нормализовалось. Небольшая деталь — ручной тормоз УАЗа расположен на заднем выходе раздаточной коробки, в то время как у Toyota он внутри задних колёс. Пришлось создавать самодельный механизм, прикрепив его на раздатку аналогично родному. Тут уже донорским органом стал суппорт Ford Focus, который избавили от гидравлики и снабдили механическим приводом от рычага.

/>Под капотом всё компактно, но доступно. Электропроводку мотора пришлось делать заново

Но силовой агрегат 2UZ — штука серьёзная, с крутящим моментом в 422 Нм против вдвое меньшего уазовского и просто порвёт отечественную трансмиссию. В результате кардинально переработали задний мост, усилив чулки и установив кулачковый дифференциал от БТР‑80. Это позволило применить очень прочные полуоси диаметром как у БТР.

Они выполнены из правильной стали и дополнительно цементированы. Ступичные узлы использованы от Toyota LC200, а для их установки изготовили специальные переходники. Спереди поступили похожим образом, применив ступицы от «двухсотки» с мощными, не требующими обслуживания подшипниками, и оставив родные поворотные кулаки на втулках. Здесь оригинальными планшайбами решили сразу две задачи — связали родной передний мост и со ступицами, и с тормозными суппортами. Передний мост тоже усилен — оставлен обычный дифференциал, но применены максимально надёжные «гранаты» от Toyota LC80. Переходником от отечественного редуктора к колёсным шарнирам служат самодельные цементированные полуоси. Карданные валы от Toyota LC100 снабдили переходниками под уазовские фланцы крестовин и отбалансировали.

Читайте так же:
Регулируем ближний свет на ваз 2114

Разумеется, сразу же исправили врождённую уазовскую склонность вихлять при езде по асфальту, наклонив на 6 градусов поворотные кулаки и ещё на 6 градусов сам мост на продольных тягах. Итоговые 12 градусов кастора сделали машину очень послушной на асфальте. Совмещение тойотовского насоса гидроусилителя руля с отечественным механизмом выявило любопытную деталь — наше рулевое рассчитано на большую производительность системы и объёма прокачиваемой жидкости японца хватает едва-едва.

/>Выпускная система не занимает много места, хотя и гораздо сложнее оригинальной уазовской

Дальше пошла работа над подвеской, причём из-за заметно более тяжёлого мотора и изменившейся развесовки, она потребовала точнейшего расчёта. В результате спереди поставили амортизаторы Koni Heavy Track Raid, сварив под них специальные кронштейны и шведские пружины Kilen (подошли задние от 140 Mercedes). Сзади в качестве пружин работают австралийские Tough Dog, дополненные неубиваемыми пневмоподушками от оси-ленивца американской фуры. Пневмосистема состоит из компрессора «Беркут» R24 и двух ресиверов. Большого, общего для постов подкачки колёс и подвески, и малого, исключительно подвесочного, для мгновенной её регулировки. Цифровой манометр, морозостойкие японские трубки магистралей и итальянская коммутационная аппаратура Camozzi — удобно и просто.

/>Хорошо видна съёмная рама, на которой закреплены сиденья второго ряда

Настало время приподнять кузов, поскольку машина была вполне способна переваривать большие и тяжёлые колёса. Основной лифт выполнен при помощи дюралевых некорродирующих проставок (высотой 70 мм) между кузовом и рамой. Добавлен и небольшой лифт подвески. Колёс предусмотрено два комплекта — летние относительно низкопрофильные Mickey Thompson MTZ 305 на 18-дюймовых дисках и зимние шиповки Goodyear Duratrac 295 (чуть более узкие и высокие, полноценно 33-дюймовые). Чтобы резина не слишком выступала за крылья, машину снабдили хорошо зарекомендовавшими себя пластиковыми расширителями оригинальной разработки «Галагрин» и стандартным шноркелем из этого же комплекта.

Поскольку двигатель был фактически установлен в машину заново, пришлось самим создать выхлопную систему, собрав её из пламегасителя, резонатора и глушителя итальянского производства. Немало времени и сил было потрачено на разнообразную защиту агрегатов и низа машины — стальные листы прикрывают раздаточную коробку и двигатель. Есть и силовая защита родного переднего бампера, функционально заменившая нерегистрируемый металлический бампер. И в случае неприятностей за неё вполне можно домкратить внедорожник.

/>Отделка кожей — палочка-выручалочка для любого тюнинговщика. Она скрывает разноцветные и разнофактурные детали машин-доноров

Одним из важных пожеланий заказчика был высокий уровень комфорта в салоне. В результате здесь почти не осталось оригинального оборудования — по сути это только основа торпедо и дверные карты. Рулевая колонка — от Toyota Avensis, приборный щиток — от «Газели». Правда, с последним пришлось изрядно повозиться, чтобы он стал показывать правильные километраж и скорость, обороты мотора и индицировал включённые блокировки. Передние сиденья подошли от Honda Accord 2008 года — удобные, с электрорегулировками и подогревом. Задние — Honda CR-V того же года. Рядом с ними по бокам салона выведены посты подкачки колёс, а само сиденье установлено на быстросъёмной раме.

/>Под дверной обивкой скрыта дополнительная шумоизоляция

Вкупе со срезанным «горбом» уазовского пола такое решение позволяет получить огромный грузовой отсек, кубическую целостность которого нарушает только объёмный газовый баллон. Но это уже, так сказать, издержки топливных предпочтений.

Ведь во многих регионах России и ближайшего зарубежья газ — единственная альтернатива дорогому бензину, а снижения цен хотя бы до уровня нефтедобывающих стран Ближнего Востока у нас пока явно не планируется. В довершение весь интерьер был обшит дорогой кожей, которая визуально соединила разномастные элементы в общий довольно симпатичный стиль.

/>Длинноходная подвеска позволяет брать препятствия высотой с 30-дюймовое колесо

Читайте так же:
Регулировка ручного тормоза газ 3309

Испытания внедорожника на полигоне показали, что вся эта огромная работа проделана не зря. Динамика, разумеется, изменилась до неузнаваемости. Учитывая, что кузов и рама УАЗа легче тойотовских, машина стала очень резвой и при этом менее шумной, чем стандартный заводской «Патриот». Подвеска работает отлично и в точности с техзаданием, при этом она получилась, скорее, асфальтовой, чем внедорожной, но и на бездорожье машина ведёт себя упруго, несмотря на заметно потяжелевший «нос». Она выдерживает не только динамическое преодоление препятствий, но и лёгкие прыжки. Разумеется, остались пониженная передача и межосевая блокировка, которые были у агрегатов донора. Получив в придачу БТРовский задний редуктор, «Тойото-УАЗ» отлично справляется и с колеёй, и с грязью, но особенно хорош он в динамичных прохватах по полевым дорогам. Можно считать, что, объединив одного знатного проходимца с агрегатами другого, не менее именитого, мастера из «Галагрин» получили превосходный продукт. Разумеется, недешёвый, но соединяющий в себе положительные качества обеих машин.

«Ручник» — наше все. Эксплуатация.

Всем доброго времени суток. Давненько ничего не писал, да собственно и ни чего не происходило. Не судите строго, пишу с телефона.

Где то после 30 тыс. пробега перестал держать стояночный тормоз, «ручник» будь он не ладен. Регулировочные болты и гайки затянуты до талого.

Всем известно, что с 2013 года,

ввиду технических особенностей новой РК, инженерами завода принято решение перенести ручной тормоз на задние барабаны. используя уж очень сомнительную конструкцию самоподвода колодок.

«Покурив» отзывы и ютуб видим, что причиной плохой работы стояночного тормоза является закисший клин(самоподводки колодок) . Вперед.

Информации много, да все очень размыто. Собрав все воедино и попробовав на себе, постараюсь рассказать как провести ТО минимальными силами, дабы не поспешить и потом не мучаться со сборкой всего механизма.

Может кому и пригодиться. В идеале, конечно вывесить задний мост. Но на практике:

1. Снимаем колесо.

2. Снимаем тормозной барабан. Для этого выкручиваем 3 болта (под хорошо широкую плоскую отвертку), 2 открутились легко, один пришлось слегка постучать. Далее нежно обстукиваем кувалдочкой. Барабан снят.

3. Снимаем две верхних пружины.

4. Снимаем «солдатик».

5. Сдвигаем ту часть колодки, которая нужна (для левого колеса — правую и наоборот)

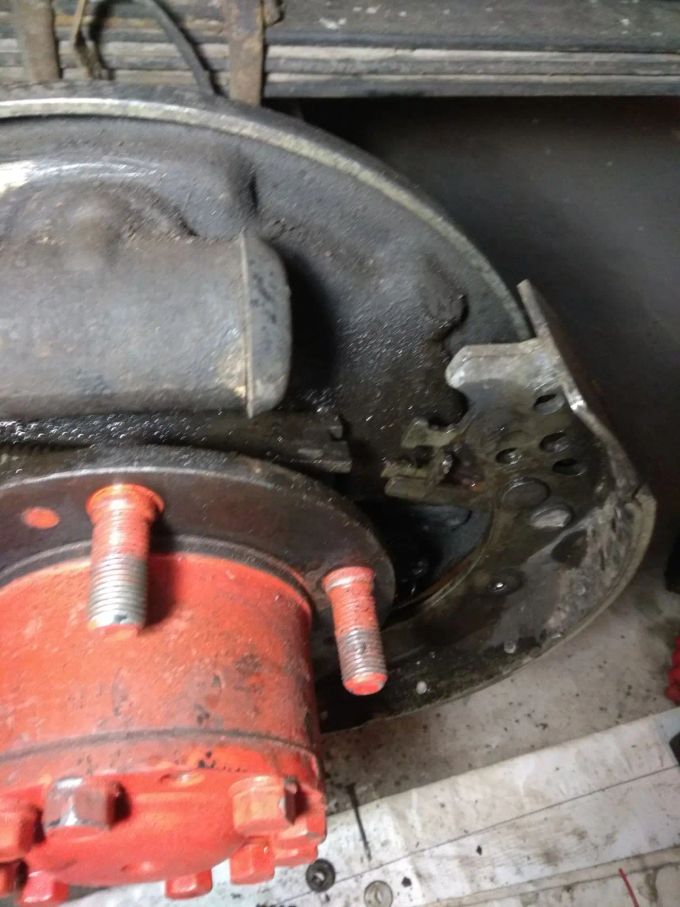

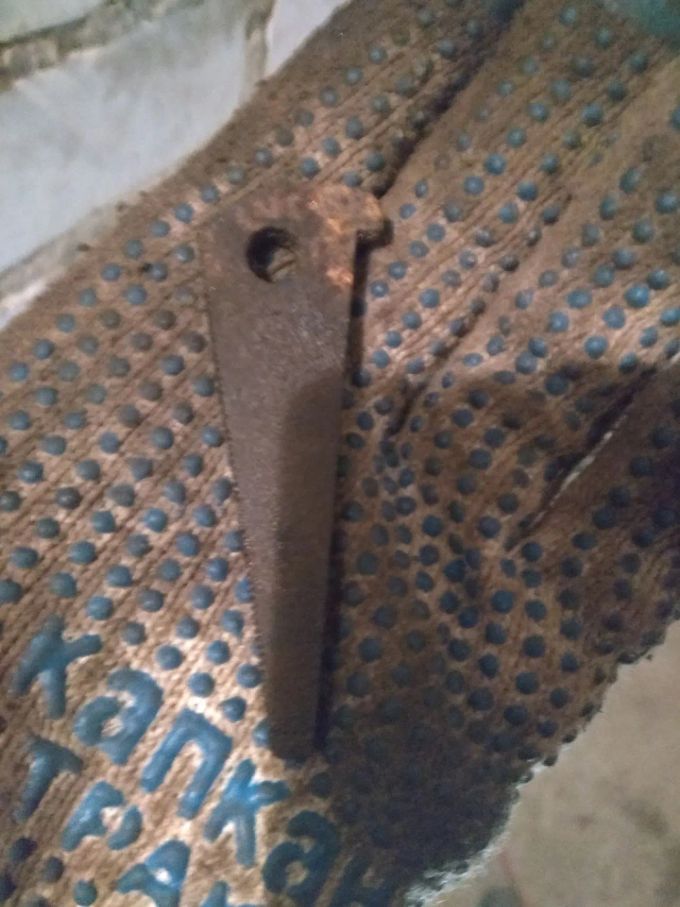

6. В глубине механизма и скрывается клин. Вид,

(на фото клин уже вытащил)

7. Вытаскиваем, отсоединяем пружинку. Чистим, все обильно смазываем, собираем в обратном порядке. У меня он был вот в таком состоянии. ржа прёт

Установка пружин не вызвала особого труда и навыков, справился лишь одной плоской отверткой.

ВАЖНО. После сборки, динамично нажать на педаль тормоза 10 — 12 раз. Эффект не заставит ждать, колесо стопорится ручником.

Кого из владельцев хотя бы раз не бесили штатные ПТФ.

Света толком нет, потребление большое. Огромное количество вариантов замен. Предлагаю оценить свой. Хотя это скорее все же не птф, а доп свет. ( Не кривя душой, подсмотрел нечто в бортжурнале у товарища по авто на драйве, но есть одно существенное но.

. у меня желтый свет.

Пара фонарей обошлась из «Поднебесной»

в 2 тыс. рублей, белые можно купить в районе 1000 — 1400 руб.

Для крепления используются штатные детали, дополнительно ни чего не требуется, регулировка в 3 плоскостях.

Вот такой свет( горят габариты и туманки)

Замял где то хомут стабилизатора.

. Новый — 65 руб. плюс резинка еще 50. первые вложения в ходовку, не считая шкворней.

PS. При шприцовке выявился люфт в задней крестовине. Вибрация появляется после 120 кмч. Скоро буду менять, о муках выбора и замене в следующем дополнении.

И немного мыслей о зимней эксплуатации.

На зиму была приобретена и установлена резина китайской фирмы Максис (шипы). Не гудит, после Камы так вообще не слышно. Зима подходит к концу, все шипы на месте. Расход в смешанном цикле около 15 литров. Перешел на АИ 95. Качество «второго» , даже на именитых АЗС. просто мрак.

Подтягиваем и регулируем ручник на Рено Логан своими руками: одна небольшая хитрость (+фото и видео)

Ручной тормоз в седане Логан

Завод Автофрамос выпускал седаны Рено Логан с 2005 по 2015 год. Подобных машин было выпущено больше пятисот тысяч, и в каждой из них рано или поздно приходится настраивать ручник. О том, как на Рено Логан подтянуть ручник самому, будет рассказываться дальше. Основным элементом является регулировочная гайка, но закручивать её можно, а откручивать – нет. Рассмотрим, почему именно.

Читайте так же:
Регулировка тросика крана печки на ваз 2114

Гайка регулировки, которая контрит себя

Самоконтрящаяся гайка – это единственный элемент, которым регулируется ручной тормоз. Подтяжка ручника Рено Логан выполняется вращением гайки вправо, а если её крутить влево, трос должен ослабнуть. Но если гайка контрит себя сама, вращать её можно будет вправо, и только. Значит, ослабить натяжение троса в ходе настройки не получится.

Гайка ручного тормоза Логан

Регулировочная гайка возле рукоятки

Усилить натяжение можно, а ослабить – нет!

По идее, настройку выполняют так: делают пол-оборота вправо – контролируют результат, дальше делают ещё пол-оборота. Количество щелчков рукояти в результате должно равняться 6-ти. Но это – ещё не все хитрости и тонкости.

О числе щелчков при подтягивании

Подтяжка ручника Рено Логан производится с контролем результата. Автомобиль, если ручник задействован, должен удерживаться на эстакаде, установленной под углом 25 градусов. Наверное, лучше выполнять работу так:

  1. Затягиваем трос, чтобы ход рычага составлял 6 щелчков;
  2. Проверяем результат;
  3. Если нужно, уменьшаем число щелчков до 5-ти, но теперь даже отпущенный ручник может «прихватывать» задние колёса (проверяем).

Очень редкое исключение: число щелчков было понижено до 4-х, и задние колёса при отпущенном ручнике могут вращаться!

Чтобы подтягивать ручной тормоз реже, многие стремятся затянуть трос так, чтобы хот рукояти составлял 4 щелчка. Но затем идут жалобы, что задние колёса «прихватываются».

Все действия «от и до»

Как добраться до регулировочной гайки:

  1. В салоне с облицовки тоннеля снимаем заглушку;
  2. Ключом Torx T20 откручиваем саморез;

Крепление облицовки тоннеля Логан

Крепёжный элемент здесь один

Облицовка тоннеля седана Логан

Главный шаг всей операции

Рукоять ручного тормоза Логан

Этот элемент скрывает гайку

Регулировка

Как выполнить регулировку:

  1. Убедитесь, что колёса были застопорены «башмаками». Другой вариант – заднюю ось вывешивают на домкратах;
  2. Ручник нужно отпустить;
  3. Используя ключ «на 10», гайку поворачивают на пол-оборота;

Гайка ручного тормоза Логан

Гаечный ключ «на 10»

На предпоследнем шаге, вообще-то, лучше использовать накидной ключ. А главное – проверить сделанную работу!

Подтянуть ручник на Рено Логан – задача не из лёгких. Нужно добиться, чтобы при отпущенной рукояти колёса свободно вращались. И в то же время, ручной тормоз должен фиксировать автомобиль на склоне.

Если ничего не получается

Зазор между барабаном и колодками регулирует автоматика. Но значение «идеального зазора» можно менять! Настроить ручник не получается тогда, когда это значение – слишком маленькое.

Задний тормозной барабан Логан

Снимаем колесо, откручиваем гайку – и готово

«Идеальный зазор» мы будем увеличивать. Для этого от храповика отводят рычаг (см. рис.), а сам храповик поворачивают вверх.

Задний тормозной барабан Логан

Регулятор можно вращать отвёрткой

Читатель мог заметить несоответствие: зазор увеличивается, значит, планка «укорачивается». И значит, храповик надо было вращать вправо! Не беспокойтесь – здесь используется левая резьба.

Закройте барабаны и нажмите на тормоз 10-15 раз. Зазор в задних тормозных механизмах будет изменён, и затем можно проверить правильность настройки ручника.

По идее, подтяжка ручника Рено Логан не связана с настройкой тормозных механизмов. Но иногда открывать барабаны всё же приходится. Так поступают, когда выполнить сразу два условия (отсутствие «прихватывания» + надёжная фиксация) не получается в принципе.

Ревизия тормозной системы

  1. проверка состояния тормозной жидкости;
  2. провести ревизию и возможную замену передних тормозных колодок (как выбрать колодки здесь);
  3. провести ревизию и возможную замену заднего тормозного барабана (можно и без съёмника);
  4. провести ревизию и возможную замену передних тормозных дисков.

Что советует фирма Рено

Старая стёртая передняя тормозная колодка Рено Логан первого поколения

Подтянуть ручник на Рено Логан может потребоваться в одном случае: если выполнялась замена задних колодок и регулировка была нарушена.

Тросы привода в процессе эксплуатации не растягиваются, и подстраивать их натяжение не нужно. Так считают в самой компании Рено.

Выполняя регулировку и не имея должной квалификации, можно получить соответствующий результат:
