Тормоз колодочный ТКГ

Тормоз колодочный ТКГ

Тормоз колодочный ТКГ

Описание:
Колодочные тормоза (ТКГ) применяются в горнодобывающей, металлургической и других отраслях промышленности и предназначены для остановки и удержания валов механизмов (преимущественно подъемно-транспортных машин) в заторможенном состоянии при неработающем приводе.

Характеристики

Структурное обозначение ТКХ-Х-(1)-Х2:

ТК — тормоз колодочный
Х — вид привода
Т — с электромагнитом МО переменного тока
МП, П, ПМ — с электромагнитом МП, МПТ, ТКП постоянного тока
Г, ТГ — с электрогидравлическим толкателем ТЭ
Х — диаметр тормозного шкива, мм
РВ — взрывозащитное исполнение
1 — порядковый номер модификации (с электрогидравлическим толкателем ТЭ-Х-РД)
Х2 — климатическое исполнение (У, УХЛ, Т) и категория размещения по ГОСТ 15150 69

Технические характеристики:

Наименование параметра

ТКГ-200

ТКГ-300

ТКГ-400

Тормозной момент, Нм

Диаметр тормозного шкива, мм

Тип толкателя

Номинальное напряжение, В

Потребляемая мощность, Вт

Ход штока, мм

Габаритные размеры, мм

Масса, кг

Конструкционно колодочные тормоза имеют пружинное замыкание, автоматически размыкаются при включении привода и устанавливаются, как правило, на быстроходных валах механизмов, оборудованных тормозными шкивами. Изменяя установочную длину пружины, можно изменять тормозной момент.

Особенностями тормозов являются:

1. гарантированная взаимозаменяемость;

2. высокий тормозной момент, независящий от направления вращения и обеспечиваемый оптимальной геометрией рычажного механизма;

3. простота регулировки;

4. возможность замены тормозной колодки без разборки тормоза.

Тормоз колодочный ТКГ, ТКТГ с электромагнитным приводом состоит из следующих основных частей: электромагнита и механической части. При выключенном электромагните под действием сжатой главной пружины рычаги прижимают колодки к поверхности тормозного шкива.

При включении электромагнита его якорь, прижимаясь к сердечнику, перемещает конец штока, который сжимает главную пружину. Рычаги, освободившись от действия пружины, расходятся, растормаживая шкив.

Тормоз ТКГ, ТКТГ с электрогидротолкателем состоит из следующих основных частей: электрогидравлического толкателя и механической части. Принцип работы тормозов такого типа следующий: при выключенном электрогидравлическом толкателе под действием сжатых пружин, рычаги прижимают колодки к поверхности тормозного шкива; шток электрогидравлического толкателя при этом находится в нижнем положении; при включении электрогидравлического толкателя его поршень выдвигает вверх шток, который разжимает пружины; рычаги, освободившись от действия пружин, расходятся, растормаживая шкив.

В тормозах новой модификации типов ТКГ-160-1 и ТКГ-200-1, за счет использования электрогидравлического толкателя ТЭ-30 РД со встроенным обратным клапаном и демпфирующим устройством, осуществляется плавное увеличение тормозного момента М от (0,2 0,8)М 3[0] в регулируемом диапазоне времени от 2 до 8 с. Использование указанных тормозов в механизме передвижения и поворота кранов в обычном технологическом режиме позволяет осуществлять их регулировку на расчетный тормозной момент с обеспечением торможения крана без толчков, резких замедлений и срыва ходовых колес, что повышает надежность и безопасность эксплуатации кранов, работающих на открытом воздухе и подверженных действию ветровых нагрузок. Демпфирующий узел устанавливается на верхнюю часть штока привода и соединяется с верхним рычагом тормоза. Регулировка демпфирующего узла состоит из регулировки свободного хода штока толкателя относительно рычага тормоза, а, следовательно, и регулировки времени наложения максимального тормозного момента на шкив и установки длины регулировочной пружины.

Читайте так же:
Приспособление для регулировки фаз грм змз 409

Основные узлы и детали тормоза колодочного (ТКГ)

Условия использования

Рабочая среда нерадиоактивная, пожаро- и взрывобезопасная. Содержание паров кислот и щелочей в допустимых пределах. При установке на механизмах, работающих на открытом воздухе, тормоза защищают кожухом от попадания атмосферных осадков и действия солнечной радиации. Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75. Тормоза типа ТКГ и ТКТГ с электрогидравлическими толкателями эксплуатируются в механизмах всех групп режима с климатическим исполнением, рекомендуемым для северных, умеренных, и тропических районов, что связано с особенностью отрицательного воздействия резких колебаний температуры на трансформаторное масло, используемое в электрогидротолкателях. Для механизмов передвижения и поворота кранов рекомендуются тормоза ТКГ-160-1 и ТКГ-200-1, которые обеспечивают более плавное торможение, в особенности для кранов, работающих на открытом воздухе. Тормоза ТКГ, ТКТГ, комплектуемые электромагнитами, используются при различных перепадах температуры, при этом тормоза типа:

— ТКП эксплуатируются в механизмах всех групп режима при резких перепадах температуры окружающей среды.

— ТКТ рекомендуется применять в механизмах с группой режима не выше 4М.

— ТКМП используют для металлургического оборудования в горячих цехах в механизмах групп режима 5М и 6М.


Тормоза колодочные могут эксплуатироваться в следующих условиях:

— температура окружающего воздуха от –40 до +40 оС;

— относительная влажность воздуха 80% при 20 оС;

— окружающая среда не должна содержать паров или газов, разрушающих метал и резину.


Колодочные тормоза ТКГ, ТКТГ соответствуют техническим условиям:

ТКГ-160; 200; 300 и ТКГ-160(200)-1 — ТУ 3178-004-11523712-94;
ТКГ-400; 500 и ТКТГ — ТУ 3178-005-11523712-94.

Нормативно-технический документ (ТУ)

ТУ 3178-003-11523712-94;
ТУ 3178-004-11523712-94;
ТУ 3178-005-11523712-94;
ТУ 3178-009-11523712-96.

Гарантийный срок эксплуатации тормозов ТКГ, ТКТГ:
ТКГ, ТКТГ — 1,5 года со дня ввода в эксплуатацию, но не более 2 лет со дня отгрузки потребителю.
Катушки тормозов этого типа имеют единственное исполнение (110В, ПВ=25%). Для других режимов и напряжений последовательно с катушкой включаются резисторы, являющиеся принадлежностью оборудования, в котором используются тормоза.

Тормоза колодочные ТКГ или ТКТГ для кранов

Колодочные тормоза ТКГ применяют для подъемно-транспортного оборудования и машин, чьи условия эксплуатации схожи с условиями эксплуатации подъемно-транспортного оборудования. Например их могут применять для мостовых, башенных, козловых кранов. Их используют для остановки валов и их удержания различных крановых механизмов в заторможенном состоянии в случае когда привод находится в неработающем состоянии.

Раньше тормоза ТКГ были известны под маркой ТКТГ, но на сегодняшний день все производства выпускают марку ТКГ. Производимые сегодня на любом предприятии ТКГ ничем не отличаются от своих предшественников — ТКТГ. Могут быть лишь незначительные изменения в связи с тем, что на сегодняшний день их производят несколько производственных предприятий в России и на Украине, а также в некоторых других странах ближнего зарубежья. Все они абсолютно идентичны и могут служить заменой друг друга.

Тормоза для кранов — технические характеристики

Основные параметры и технические характеристики тормозов приведены в таблице. Значения климатических факторов для величин параметров указанных в таблице соответствуют климатическим исполнениям ХЛ2 и У2 согласно ГОСТу 15150 и ГОСТу 15543.1.

Читайте так же:
Карбюратор cvk регулировка поплавка

Колодочные тормоза серии ТКГ применяются для использования под каким либо навесом либо в помещении, но если он будет применяться на открытом воздухе, необходимо защитить их кожухом от возможного прямого попадания любых атмосферных осадков либо солнечной радиации. Его устанавливают в вертикальном положении (ось вращения тормозного шкива, а так же основания для крепления тормоза располагается горизонтально), допустимое отклонение от вертикали 15°.

Тормоза ТКТГ должны нормально функционировать при отклонении напряжения питающей сети от 0,95 до 1,1 от номинального значения напряжения и при отклонении частоты ±0,2 Гц, от номинального значения частоты.

В таблице приведены параметры для гидротолкателей ТЭ серии ТЭ-80, ТЭ-50, ТЭ-30 поставляемых компанией ООО ТПК «ГРЕЙФЕР», в случае установки толкателей электрогидравлических других производителей, технические характеристики могут меняться.

Тормоз ТКГ (ТКТГ) для крана — состав и принцип действия

Устройство тормоза колодочного ТКГ приведено на рисунке выше. Он состоит из: толкатель электрогидравлический — 1 и механическая часть. Механическая часть включает в себя:

  • основание — 10;
  • пружина — 3;
  • система рычагов: стойки 4 и 6, рычаг — 2;
  • колодки — 9;
  • шток — 5;
  • регулировочные винты колодок — 7;
  • регулировочные винты — 8.

При неработающем толкателе тормоза ТКГ для крана система заторможена, под действием пружины (3) отрегулированной согласно расчетному тормозному моменту. Колодки удерживают шкив в неподвижном состоянии. При включении электрогидравлического толкателя рычаг (2) поднимается в верхнее положение как показано на рисунке выше. Действие пружины преодолевается, стойки (4 и 6) расходятся. Ход рычажной системы ограничен упорами, и они регулируются регулировочными винтами (8). Колодки отходят от шкива на величину S (указана в таблице выше), система расторможена. После отключения гидротолкателя под действием пружины (3) система рычагов (2, 4, 6) возвращается в свое исходное состояние. Колодки затормаживают шкив. Система заторможена. Для правильного их прилегания к нему используются регулировочные винты (7).

Тормоза крановые ТКГ — подготовка к работе

Тормоза крана ТКГ можно устанавливать на шкив, удовлетворяющий нижеуказанным требованиям:

  • Его рабочая поверхность, должна иметь минимальную частоту шестого класса по ГОСТ 2789, точность не ниже четвертого класса, биение, овальность и конусность — не более 0,0005 D и твердость не ниже HRC 35-45 (стальные) или HB 250-300 (чугунные).
  • Дефекты на его изнашиваемой поверхности не допускаются.

После установки на шкив, ТКГ должен быть отрегулирован. Регулировка колодочного тормоза заключается в регулировке пружины, установке равномерного отхода колодок и нормального хода штока толкателя. Для того чтобы сделать установку нормального хода штока толкателя нужно установить шток гидротолкателя в верхнее крайнее положение, далее опустить его на величину приведенную в таблице выше (столбец t1) и в данном положении нужно зафиксировать рычаги с помощью гаек штока (5).

Заключительным этапом подготовки ТКГ к работе является регулировка пружины. Рабочая длина пружины должна соответствовать изначально заданному тормозному моменту. Установочная длина пружины на расчетный тормозной момент приведена в таблице выше (№5 п/п).

Читайте так же:
Бензопила союзмаш регулировка карбюратора

Обкладки колодок относятся к числу быстроизнашиваемых деталей. Они должны быть заменены при их износе в крайних частях до 1/3, в средней части до 1/2 от первоначальной толщины. Их изготавливают из фрикционной эластичной ленты ЭМ-1 по ГОСТ 15960-99. Размеры и количество обкладок в зависимости от типоразмера ТКГ приведены в таблице справа, где X — ширина, Y — длина, s — толщина.

Меры безопасности при использовании тормоза ТКГ

Внимание! Все действия с данным устройством следует проводить с соблюдением мер пожарной и электробезопасности, его включение, испытание и эксплуатацию нужно проводить при соблюдении «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности», безопасности производственного оборудования по ГОСТ 12.2.003. Колодочный тормоз обязательно должен быть заземлен.

Подключение и отключение толкателя нужно производить при обесточенной сети. После подключения толкателя кабельный ввод должен быть закрыт крышкой.

Сопротивление изоляции между корпусом и обмоткой нового электрического двигателя при нормальных климатических условиях в холодном состоянии составляет не менее 20 МОм по ГОСТ 15150-69. Изоляция обмотки двигателя толкателя относительно корпуса, выдерживает на протяжении одной минуты без пробоя и перекрытия по поверхности испытательное напряжение с переменным током частотой 50 Гц 1760 Вт. При повторных проверках величина напряжения должна быть снижена на 20%.

К эксплуатации данного оборудования должны допускаться лица не моложе 18 летнего возраста, прошедшие специальное обучение, знающие правила безопасности, устройство и принцип работы тормоза, различные возможные неисправности изделия и пути их устранения.

Тормоза колодочные ТКГ — транспортировка, хранение, комплектация

Транспортирование тормоза колодочного для крана может производится крытым транспортом различного вида в соответствии с установленными правилами перевозки грузов, действующих на данном транспорте, так же ж/д транспортом в соответствии с «Техническими условиями крепления и погрузки грузов», утвержденных Министерством путей сообщения. Условия перевозки ТКТГ — по группе 9 ГОСТ 15150.

Гарантийный срок службы составляет 1 год со дня ввода в эксплуатацию. Полный ресурс до капитального ремонта изделия составляет не более 7х10 6 циклов (включений-отключений).

ТКГ для кранов или их части при необходимости утилизации, необходимо:

  • отключить от источников питания;
  • демонтировать толкатель из механизма;
  • слить его рабочую жидкость;
  • разобрать на составные части сам толкатель;
  • от механической части отсоединить пружину и колодки;
  • сдать заводу изготовителю или на предприятие по переработке отходов.

В комплект поставки входит тормоз который укомплектован в соответствии со всеми требованиями ТУ У 29.2-33120036-003:2007г.:

  1. Тормоз колодочный в сборе — 1 шт.;
  2. Инструкция по эксплуатации — 1 шт.;
  3. Паспорт на ТКГ — 1 шт.;
  4. Инструкция по эксплуатации на гидротолкатель ТЭ — 1 шт.;
  5. Паспорт на гидротолкатель ТЭ — 1 шт.;
  6. Набор ЗИП для гидротолкателя серии ТЭ — 1 шт.

Колодочные тормоза ТКГ обычно мы держим в наличии на складе в г. Санкт-Петербурге, тем не менее лучше уточнить наличие данной продукции у менеджеров компании. Для того чтобы узнать цены и купить тормоз крановый ТКГ вы можете позвонить по телефону: (812) 449-85-50 .

Читайте так же:
Регулировка угла переднего колеса

Тормоз колодочный ТКГ-160 У2 необходим для остановки и удержания в заторможенном положении валов различных электродвигателей в случае если привод не работает. Данные изделия устанавливаются на различных крановых механизмах именно в вертикальном положении, другими словами ось тормозного шкива тормоза устройства, а так же основание для крепления тормоза располагаются горизонтально. Он имеет отличие от других тормозов из-за диаметра тормозного шкива равному 160мм.

Тормоз колодочный ТКГ-300 У2 применяется в механизмах для кранов. При их помощи останавливают и удерживают валы электрических двигателей в заторможенном состоянии при нефункционирующем приводе. Эти тормоза ставят вертикально, т.е. тормозной шкив и основание для крепежа тормоза располагаются горизонтально. Его отличие от других тормозов этой серии в диаметре тормозного шкива равному 300мм.

Тормоз колодочный ТКГ-200 У2 используют в крановых механизмах для остановки и удержания валов различных электродвигателей в заторможенном положении в случае неработающего привода. Тормоза устанавливаются на крановых механизмах в вертикальном положении, то есть ось тормозного шкива тормоза, а так же само основание для крепления тормоза расположены горизонтально. Он отличается от других тормозов диаметром своего тормозного шкива который равен 200мм.

Тормоз ТКГ-300 (с ТЭ-50)

Тормоз ТКГ-300 (с ТЭ-50)

Двухколодочный крановый колодочный тормоз ТКГ-300 в сборе с толкателем ТЭ-50.

Тормоз устроен как гидравлический электропривод ТЭ50, размещенный на и механической части — раме ТКГ-300.

Назначение:
удержание груза на весу, предотвращение недопустимого разгона груза при спуске, принудительное замедление движения механизма и остановка его обеспечиваются тормозами.

Принцип действия:
создание тормозного момента за счет трения между вращающимся шкивом и стационарными колодками; колодки тормоза расположены диаметрально относительно шкива и создают равное, но противоположное давление на вал, что исключает изгибающий момент

Тормоза рассчитываются на величину тормозного момента, необходимую для остановки механизма на заданном пути или при заданном времени торможения.

Маркировка и расшифровка ТКГ ГОСТО-300 У2:

  • ТКГ — тормоз колодочный гидравлический,
  • ГОСТО — торговая марка,
  • 300 — диаметр тормозного шкива (мм),
  • У — тип климатического исполнения,
  • 2 — категория размещения.

Технические характеристики ТКГ-300:

Наименование параметра

Значение

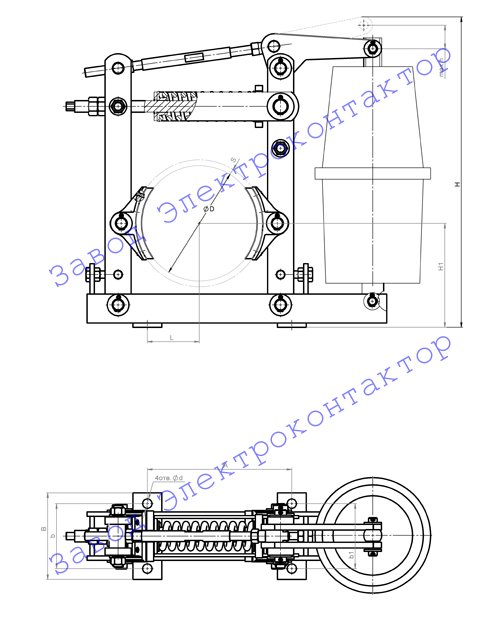

Чертеж и размеры ТКГ-300:

Чертеж ТКГ-300

Особенности размещения и установки:

— тормоза устанавливаются в вертикальном положении (с горизонтальным расположением оси тормозного шкива) на механизмах, работающих в пожаровзрывобезопасной среде;
— при установке на механизмах, работающих на открытом воздухе, тормоза должны быть защищены кожухом от попадания атмосферных осадков и действия солнечной радиации.

Важно следить за состоянием и исправностью тормозных механизмов, поскольку от исправности тормоза зависит чет­кость, безопасность и безотказность ра­боты крана. Надежность работы тормоза зависит от своевременного и правильного регулирования и обслуживания. В случае возникновения вопросов по регулировке тормоза, просьба запрашивать руководство по регулировке дополнительно!
