Проверка и замена регулятора напряжения Лада Приора

Проверка и замена регулятора напряжения Лада Приора

Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.

Отведите резиновый чехол и подсоедините «плюсовый» провод вольтметра к клемме «плюс» аккумуляторной батареи, а «минусовый» провод подключите соответственно к клемме «минус».

Пустите двигатель и включите фары автомобиля.

Через 15 мин работы двигателя на средних оборотах замерьте напряжение, оно должно быть в пределах 13,8–14,4 В.

Если наблюдается слабая зарядка (напряжение не укладывается в заданные пределы):

Проверьте напряжение непосредственно на силовом выводе (шпильке) генератора относительно его корпуса («массы»).

Если напряжение на шпильке генератора соответствует норме, проверьте напряжение на силовой клемме.

Если тестер показывает различные значения напряжения, то зачистите контакт силовой клеммы и надежно затяните гайку, после чего повторите измерения.

После профилактических воздействий разница значений напряжения между шпилькой и клеммой должна снизиться до нуля.

Если показания тестера одинаковы, т.е. в норме, то аналогичным образом, описанным выше, проверьте напряжение на предохранителях F4 и F6, их контактных колодках и в месте крепления жгута «плюс» аккумуляторной батареи к общей «плюсовой» шине основного блока предохранителей.

Если напряжение на шпильке генератора не соответствует норме, проверьте натяжение ремня привода генератора и при необходимости отрегулируйте натяжение.

Если напряжение снова не соответствует норме, замените регулятор напряжения.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Отсоедините колодку с проводом от вывода «D+» генератора.

Отведите резиновый чехол, отверните гайку.

Отсоедините провода от контактной шпильки.

Работу по замене регулятора напряжения выполняют на генераторе, установленном на автомобиле.

Для наглядности генератор снят с автомобиля.

Отверните гайку крепления клеммы цепи возбуждения генератора

Отверните три гайки крепления пластмассового кожуха генератора.

Отверните две гайки крепления корпуса регулятора напряжения.

Отверните винт крепления клеммы регулятора к шине «D+» выпрямительного блока.

Снимите регулятор напряжения с генератора.

Так выглядит снятый с автомобиля регулятор напряжения в сборе со щеткодержателем.

Проверьте легкость перемещения щеток в щеткодержателе и их выступание.

Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения со щеткодержателем.

Замена и монтаж регулятора напряжения Лада Приора

Владельцы отечественных автомобилей часто сталкиваются с такой проблемой, когда после долгих поездок с включенным кондиционером и освещением аккумулятор не получает заряд. Как итог – разряженная АКБ. В большинстве случаев автовладельцы начинают грешить на саму АКБ и бегут в магазин за новой.

После установки новой аккумуляторной батареи через несколько сотен пробега в тех же условиях начинаются точно такие же проблемы. Только тогда владельцы российского автопрома обращаются к автоэлектрику для поиска причин разрядки АКБ. Как показывает практика, причиной разрядки или слабого заряда аккумулятора служит неисправность генератора напряжения. Если быть точнее, его мощность.

Рассмотрим пример поиска неисправности и замены регулятора напряжения на Ладе Приора.

Общее описание

В принципе генератору Приоры неплохой. Но его мощности недостаточно на моделях класса люкс с установленным кондиционером. Вы можете услышать совет поставить дополнительный диодный мост. Но, к сожалению, этот вариант подходит тем, кто разбирается в электрических схемах и дружит с паяльником. Наиболее простой способ – это установить трехуровневый регулятор напряжения.

Для начала необходимо проверить работу генератора. Замерьте напряжение на плюсовом выводе генератора и клеммах АКБ. Без нагрузки напряжение должно быть не менее 13,8 вольта, под нагрузкой – не ниже 13,5. Идеальный вариант при низких температурах в зимний период 14,8-14,3 вольта. Если есть разница в показаниях, то следует зачистить контакт на выводе генератора. Это можно сделать металлической щеткой или наждачной бумагой. Если же параметры ниже допустимых, то следует проверить состояние щеток на генераторе и задуматься о замене регулятора напряжения.

Какой ставить

На Приоре установлено несколько типов генераторов. В основном на 80 ампер. Для данных генераторов подходит термооптимизированный регулятор 844.3702. Регуляторы этого типа показывают отличный результат работы при разных температурах окружающей среды.

Замена регулятора

Замена не составит особого труда. Единственная трудность – добраться до генератора, так как в этом районе проложены трубки кондиционера. Но если хорошо приловчиться, то замена регулятора не займет много времени.

Перед началом работ следует отсоединить клемму аккумулятора, чтобы избежать короткого замыкания. Затем отсоединяем все подходящие к генератору провода и скидываем заднюю пластиковую крышку генератора. Демонтируем старое реле зарядки.

На новом регуляторе необходимо заменить клеммы «мама» на кольцевые. Устанавливаем новый регулятор на генератор и прикручиваем клеммы к тем же контактам, как в случае со старым реле. Очень важно ровно установить кольцо на плюсовой клемме генератора и обязательно проложить текстолитовую шайбу между шляпкой болта и кольцевой клеммой. В противном случае есть шанс сжечь статор генератора. Если шайбы под рукой не оказалось, можно сделать из шляпки пластиковой пробки под саморезы.

Ставим все на свои места и радуемся результату.

3 Уровневый регулятор напряжения приора

Данная доработка является следствием установки вольтметра в салон, который открыл мне глаза на проблему. А именно, на сильную просадку напряжения при включении потребителей, особенно в зимнем режиме. Без нагрузки генератор выдавал 13,7 В, а при включении всех потребителей — 11,3 В. То есть наблюдалась постоянная разрядка аккумулятора.

В качестве решения данной проблемы решил испробовать на себе 3-х уровневый регулятор напряжения производства завода Энергомаш (г.Калуга). Всё, что нужно сделать, это снять крышку генератора и поменять щётки. Но не всё так просто.

Провод возбуждения генератора был перетёрт возле контакта D, так что пришлось переобжать провод новой клеммой и одеть термоусадку. Также зачистил все контакты, какие можно было: D, B+, контакты массы на кузове. После обработал их смазкой для контактов Liqui Moly, чтобы они не окислялись.

Сам регулятор повесил на точку массы на правом крыле возле сигнала. На мой взгляд, это самое удачное место для него: не мешается; легкий доступ к нему для переключения; и температура в этом месте намного ниже, чем в самом генераторе, возле горячего двигателя. В идеале, конечно, ставить его где-нибудь в салоне, но и здесь неплохо.

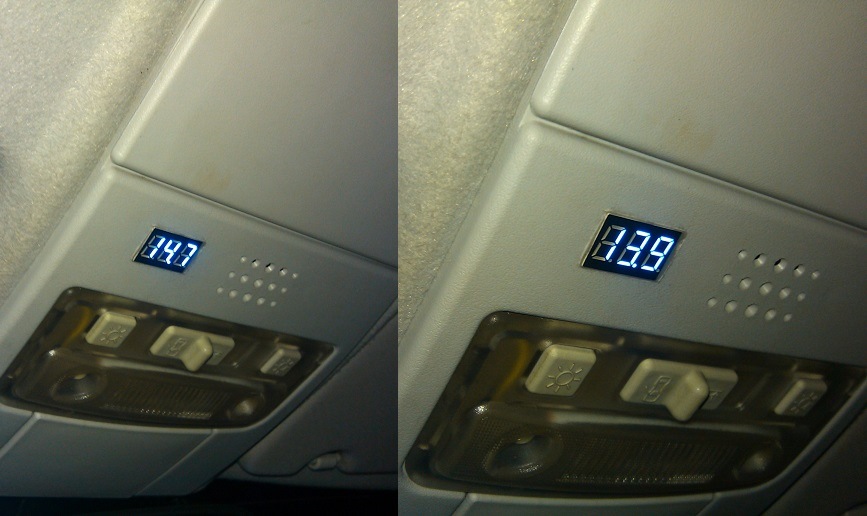

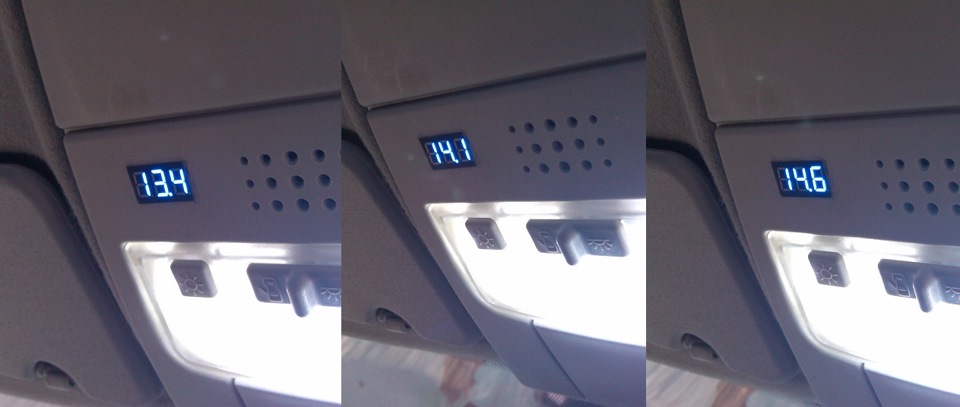

Результаты работы регулятора напряжения — на фотках ниже. Сперва делал замеры на холостом ходу на холодном двигателе в 3-ёх разных положениях переключателя. Все показатели вольтметра перепроверял мультиметром, всё сходится.

Потом поездил по городу, всё время контролировал напругу. Для меня было главное, чтобы аккумулятор заряжался. После сделал контрольный замер на прогретом движке. Без нагрузки генератор выдавал 14,6-14,7 В. При включении всех возможных потребителей напряжения стабильно держалось на уровне 13,9 В. Так что я полностью доволен этим регулятором. Мне помогло. Лампочка заряда на приборке не горит, газовать для возбуждения генератора не надо. Всё работает как и должно.

Собирался также сделать разминусовку и проложить доп.плюс с гены на аккум кабелем КГ-25. Но вот после замеров напряжения думаю, а нужно ли оно мне? Разница напряжения на выходе гены B+ и на клемме "+" аккумулятора составляет теперь всего 0,1 В. Так что если у кого есть реальные доводы в пользу прокладки доп.проводов массы и плюса, то смело высказывайте, может прислушаюсь

Хотелось бы в итоге сказать, что в установке регулятора ничего сложного нет, но . . . но это, мать его, совсем не так. Подлезть к генератору, не снимая его, ну ооочень проблематично. Тем более без смотровой ямы. Тем более на Приоре с кондёром Halla. Хорошо ещё у меня руки небольшие. Так что если задумаете лезть в генератор без снятия — не поленитесь снять хотя бы ресивер, а то ваши руки потом вам спасибо не скажут, да и нервы свои поберегите

Штатный регулятор напряжения генератора на приоре не очень хорошо справляется со своей задачей при повышенной нагрузке: в жару часто включается и вентилятор кондиционера, и вентилятор двигателя, плюс ближний свет фар и музыка. Как следствие, начинает моргать лампочка заряда АКБ на панели приборов и напряжение в бортовой сети падает до 13,4 В.

Как вариант, можно доработать диодный мост генератора. Но можно сделать проще, установив альтернативный регулятор напряжения.

	Первый вариант – 3-х уровневый регулятор напряжения (РН) генератора на приору.

Снять РН можно и без заезда на яму. Надо снять крышку генератора и открутить крепеж. Немного неудобно, т.к. затрудняют доступ к генератору трубки кондиционера.

На фото старый штатный и новый з-х уровневый РН. Видно, что на штатном щетки уже износились.

Устанавливаем новый РН на генератор, закрепляем и закрываем крышку генератора.

Блок управления устанавливаем в любое удобное место.

Напряжение в бортовой сети под нагрузкой повысилось до 14,2-14,3 В, при желании можно выбрать и другой режим работы РН генератора: 13,4 В (как штатный) и 14,8 В (подойдет на зиму)

Другой вариант – термооптимизированный регулятор напряжения генератора.

Здесь уже напряжение на выходе генератора зависит от температуры электролита. Температурный датчик устанавливается на "+" клемму АКБ.

Проверка генератора

Пускаем двигатель, даем ему поработать несколько минут, затем нажав педаль «газа», доводим обороты коленчатого вала двигателя до 3 000 мин -1 .
Включаем все потребители: наружное освещение, дальний свет фар, обогрев заднего стекла, вентилятор отопителя, стеклоочиститель, аварийную сигнализацию и т. д. Вольтметром замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,0 В. Если это не так, неисправны регулятор напряжения со щеточным узлом, обмотки генератора (обрыв или замыкание) или окислены контактные кольца ротора генератора.
Для того чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме дальнего света фар, и вновь измеряем напряжение. Оно должно быть в пределах 13,8–14,4 В.
Для проверки регулятора напряжения снятого с генератора…

…подсоединяем к щеткам лампу (1–3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15–16 В.
В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях, в регуляторе — пробой, если не горит — обрыв или нарушен контакт между щетками выводами регулятора напряжения. В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить.
Для проверки вентилей выпрямительного блока можно использовать пробник с лампой 1–3 Вт или подсоединить аккумуляторную батарею через лампу 1–3 Вт, 12 В.
Демонтируем генератор и снимаем его кожух. Отсоединяем «плюсовой» вывод регулятора напряжения от выпрямительного блока.

«Плюс» пробника подсоединяем к выводу «B+» генератора, а «минус» — к его корпусу (для наглядности регулятор напряжения снят).
Если лампа пробника горит, то и в блоке «положительных» и в блоке «отрицательных» вентилей имеется короткое замыкание.

Для проверки замыкания в «положительных» вентилях «плюс» пробника подсоединяем к выводу «B+» генератора, «минус» — к выводу одной из фазных обмоток статора.
Если лампа пробника горит, пробиты один или несколько «положительных» вентилей.
Для проверки замыкания в «отрицательных» вентилях «плюс» пробника подсоединяем к выводу одной из фазных обмоток статора, а «минус» — к корпусу генератора. Если лампа пробника горит, пробиты один или несколько «отрицательных» вентилей или обмотки статора замыкают на корпус генератора.
Обрыв в вентилях определяется по резкому снижению тока отдачи. Однако это может быть также следствием обрыва или замыкания в обмотках генератора.

Для проверки замыкания в дополнительных вентилях «плюс» пробника подсоединяем к выводу выпрямительного блока, а «минус» — к выводу одной из фазных обмоток статора.
Если лампа пробника горит, то в одном из дополнительных вентилей имеется короткое замыкание.
Обрыв в дополнительных вентилях определяется по низкому напряжению (ниже 13,8 В) на выводе «D+» генератора при средней частоте вращения ротора.
Выпрямительный блок при выходе из строя заменяем в сборе.
Осматриваем обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, статор необходимо заменить.
Для проверки обмоток ротора нужно снять регулятор напряжения.
Для проверки короткого замыкания обмотки ротора на «массу» подсоединяем щупы тестера (в режиме омметра)к контактному кольцу и к валу ротора (или к шкиву). Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу».

Для проверки обрыва обмотки ротора подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв.

Реле регулятор напряжения генератора приора

Как отремонтировать регулятор напряжения? На современных автомобилях — никак. Он просто неремонтопригоден и вышедшую из строя деталь просто заменяют на новую. Теоретически, даже электронный бесконтактный регулятор напряжения можно и починить — но мало кто этим занимается — нет смысла.

Итак, как происходит замена регулятора напряжения на Приоре? Сначала следует выключить зажигание и отсоединить минусовую клемму от аккумулятора из соображений сохранности электрооборудования и вашей безопасности.

Внимательно следите, чтобы не перепутать провода, идущие на регулятор напряжения генератора Приоры — в противном случае можно угробить как реле-регулятор, так и сам генератор.

На автомобиле Лада Приора регулятор напряжения установлен отдельно от генератора. Чтобы снять реле-регулятор, нужно отвернуть гайки, которыми прибор крепится к кузову. До этого нужно пометить изолентой, скотчем или маркером взаимное расположение проводок, ведущих к контактам регулятора, и сами контакты.

Теперь можно устанавливать новый регулятор напряжения на Приору взамен старого. Обязательно нужно проверить контакты там, где реле-регулятор соединяется с генератором, а также натяжение ремня генератора. Всё, подключаем аккумулятор, затягиваем клеммы и проверяем работу. И, конечно, смотрим, чтобы на автомобиле Лада Приора напряжение бортовой сети не скакало, а было ровным.

Если же реле-регулятор установлен в одном корпусе с генератором, то алгоритм несколько иной. После снятия минусовой клеммы с аккумулятора, отсоединяем провода, идущие к генератору (его самого снимать не нужно).

Размыкаем штекеры, или отвинчиваем крепления реле-регулятора, в зависимости от конструкции агрегата. Снимаем пластмассовый кожух генератора, находим реле-регулятор. Отворачиваем гайки крепления, отсоединяем винт крепления к шине. Извлекаем. Осталось установить новый реле-регулятор — эту процедуру выполняем в порядке, обратном снятию.

Чтобы проверить работу нового прибора, в данном случае, нужно полностью зарядить аккумулятор, подключить его как положено, запустить двигатель на оборотах около 2500-3000 в минуту. Универсальным тестером или специальным вольтметром необходимо измерить напряжение на клеммах аккумулятора.

Если вы выполнили замену реле-регулятора правильно — цифра на дисплее будет равна той, что указана в инструкции по эксплуатации автомобиля. Если же нет — реле-регулятор следует вновь заменить. Запрещается проверять исправность реле-регулятора путем замыкания его клемм — это может привести к «смерти» выпрямительного блока.

Всем привет.
Про неудачную работу автоэлектрика с моим генератором вы можете прочитать в моем БЖ.
Вкратце: сломался трёхуровневый регулятор напряжения — поставили родной регулятор — мало зарядки — акум сдыхает за неделю…
А сегодня утром завелся с автозапуска, выхожу — горит лампа электроусилителя руля и АБС. "Газанул" — потухли. Аккумулятор севший, индикатор на нем черный…
Посидел денёк, погуглил и нагуглил — проблема не редкая. Как вариант — заменить регулятор напряжения.
Нашел несколько записей в других БЖ:
Источник номер раз
Аналог источника номер раз
А так же здесь много полезной инфы

Генератор у меня БАТЭ 21120-3701010-05 на 90А. Если учесть, что у меня эл. усилитель руля, кондиционер, музыка с усилителем для саба, то мне начинает казаться, что этой мощности маловато…

Ну да ладно. Пока обойдусь установкой регулятора напряжения нового образца (РН н.о.). Почему он так называется, так и не понял)

Был куплен РН 844.3702 — один из возможных аналогов. А вообще подойдет любой из следующего списка:
93.3702
844.3702
845.3702
611.3702-05
7931.3702 И4
7931.3702-01
9444.3702

Контакты с нового РН нам нужно подключить с помощью кольцевых клемм. Можно обрезать родные "мамки", но у меня были "папы" уже на проводах. Зажал с другой стороны провода кольцевые клеммы и получился своего рода переходник.
На диодном же мосту нужно отрезать контакт (см. инфу по ссылкам).

Для изоляции контакта W с РН от "массы" на болту, которым мы его прикрутим к диодному мосту, изготовил самодельную пластмассовую шайбу из пластмассового дюбеля. По диаметру отверстия — идеально садится на болт крепления, а по внешнему диаметру — клемма-кольцо идеально садится на шайбу.

Контакт W садим на винт обмотки генератора, а контакт B+ садим на болт питания с генератора.

Обязательно проверяем на предмет замыкания обмотки на корпус генератора. (Тут я сделал немного по-колхозному. У меня нет мультиметра и я проверял следующим образом: плюс на генератор не цеплял, аккумулятор подключил к сети авто и проводом от плюса аккума аккуратно коротил на контакты обмотки)

И проверяем, чтоб контакты питания с генератора не касались винта крепления регулятора напряжения (см. фото ниже). На фото часть контакта еще оголена. Позже я ее изолировал.

PS
Первый раз работал с таким генератором, так что на первом регуляторе сломал одну щетку при установке) Пришлось купить еще один новый.

Итог — зарядка сразу с запуска двигателя, "газовать" не надо. По выходному напряжению ничего сказать не могу, нет вольтметра. Покатаемся — посмотрим)

В последнее время на станциях технического обслуживания автомобилей всё больше применяют европейский стандарт ремонта. То есть не заменяют чаще всего узел целиком без попыток мелкого ремонта. Но есть некоторые операции, которые продолжают производить и сейчас. Одна из них – замена щёточного механизма генератора. И «Приора» здесь не исключение.

Щёточный механизм с реле-регулятором

На старых моделях генераторов щётки, передающие ток на обмотку ротора для создания электромагнитного поля, вырабатывающего электроэнергию, можно было поменять по отдельности. Они устанавливались в специальном устройстве – щёточном механизме, откуда их легко было извлечь. В современных генераторах щётки смонтированы в комплекте с электронным устройством – реле-регулятором. Реле-регулятор предназначен для выравнивания напряжения, подающегося в электрическую систему автомобиля. В схему реле встроен транзистор с порогом отключения напряжения возбуждения. Он способен поменять его в зависимости от оборотов двигателя и, соответственно, генератора. Дело в том, что без регулятора, при увеличении оборотов, напряжение подскакивает до 16—18 V, что может привести к выходу из строя:

• ламп габаритного освещения;
• ближнего и дальнего света;
• подсветки приборов;
• электродвигателей различных узлов.

На малых оборотах генератор, наоборот, выдаёт низкое напряжение 11,5—12 V. Это приводит к недостаточному заряду аккумулятора и преждевременному выходу его из строя.

Изменением силы тока в обмотках ротора, реле-регулятор поддерживает параметры напряжения, поступающие в бортовую сеть в нужных пределах, от 13,6 до 14,5 V.

Неисправности реле-регулятора

Чаще всего неисправностью щёточного механизма с встроенным регулятором становится выход из строя полупроводникового транзистора, обрыв или замыкание на корпус. Также возможен износ или поломка самих графитовых щёток. Это характеризуется падением или полным исчезновением тока заряда. На «Приоре» это видно не только по контрольной лампе аккумулятора, но и на мини дисплее панели приборов. У него есть функция мониторинга напряжения зарядки.

Щёточный механизм генератора на «Приоре» не ремонтируемый. В случае любой поломки нужна только замена с щётками в сборе.

Как заменить щётки на генераторе «Приоры», не снимая его

Все динамо-машины, устанавливаемые на российских «Приорах» удобны тем, что провести замену щёточного механизма на них можно, не снимая с машины сам агрегат. Это не очень сложная операция доступная почти любому автовладельцу, умеющему держать в руках инструменты. Замена проводится в несколько этапов.

1. Отключение аккумулятора.
2. Снятие силового провода ключом на 10 с генератора.
3. Отсоединение входа контрольной лампы с разъёма.
4. Снятие заднего пластмассового кожуха на защёлках.
5. Отвёрткой или ключом открутить 2 болта или гайки крепления щёток.
6. Заменить щёточный механизм, на новый, подключив провода.
7. Собрать в обратной последовательности.


После замены щёток генератора обязательно измерить вольтметром поступление зарядного тока на аккумулятор и сравнить с показаниями панели приборов «Приоры». Надо удостовериться в объективности её работы.

На видео можно посмотреть ремонт с заменой реле со щётками на генераторе «Приоры»:
