Обслуживание сцепления Hyundai HD 35 / HD 45 / HD 65 / HD 72 / HD 75 / HD 78 с 2003 года

Обслуживание сцепления Hyundai HD 35 / HD 45 / HD 65 / HD 72 / HD 75 / HD 78 с 2003 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
не заводится Hyundai HD , моменты затяжки Hyundai HD , неисправности Hyundai HD , мануал Hyundai HD , manual Hyundai HD , схема Hyundai HD , характеристики Hyundai HD , устройство Hyundai HD , ремонт Hyundai HD , коды ошибок Hyundai HD

Обслуживание на автомобиле

Проверка и регулировка педали сцепления

1. Проверка педали сцепления.

Проверить перемещение педали сцепления (А) путём плавного нажатия на неё рукой.

Свободный ход педали сцепления: 14-20 мм.

Полный ход педали сцепления:

С усилителем: 155 мм.

Без усилителя: 170 мм.

2. Регулировка педали сцепления.

1) Установить регулировочную гайку (D) главного цилиндра (C) так, чтобы педаль сцепления оказалась в положении «A» или «B».

2) Установить регулировочный винт (F) и гайку (G) так, чтобы свободный ход педали сцепления (E) находился в пределах 14-20 мм.

Регулировка винта (F) производится при нажатой до упора педали.

3) Проверить работу узла после завершения регулировочных работ.

Двигатель D4AFКроме двигателя D4AF
А, мм207215
В, мм165155 и 165

Удаление воздуха из привода выключения сцепления

Удаление воздуха из привода выключения сцепления необходимо проводить после демонтажа и обратной установки гибких и жестких трубопроводов гидравлического привода выключения сцепления, главного цилиндра, а также в случае, если при нажатии на педаль сцепления она не останавливается в одном положении, а продолжает плавно проваливаться без видимого сопротивления.

Рабочая жидкость гидравлического привода выключения сцепления: Тормозная жидкость DOT3.

Порядок выполнения операции удаления воздуха из гидравлического привода выключения сцепления приведен в разделе «Регулировка рабочего цилиндра» данной главы.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Читайте так же:
Регулировка торсионов хендай портер

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Читайте так же:
Бензокоса хендай регулировка карбюратора

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Как регулировать сцепление?☝

Народ всем доброго дня. Кто подскажет как сцепление отрегулировать. А то туговато скорости включаются. И берет в самом начале уже. Хотелось бы где нибудь в середине хода педали. Почитал мануал написано что регулируется в кабине возле педали. кто может делал уже.

Hyundai HD 72 2007, двигатель дизельный 3.2 л., 115 л. с., задний привод, механическая коробка передач — своими руками

Машины в продаже

Hyundai Solaris, 2021

Hyundai Solaris, 2016

Hyundai Tucson, 2004

Hyundai Creta, 2018

Комментарии 22

Тоже самое было. Лечится заменой сцепления.

Там шток можно из любого болта сделать любой длинны. Главное без фанатизма))))

Да вот на днях надо полазить поглядеть

Не увеличивай шток, быстрее добьешь сцепление.

Выжимной гонять будет?

Типа того, еще совет: будешь менять сцепление — меняй болт на котором вилка качается. Когда он изношен, то и скорости хуже втыкаются, и у выжимного лапки отламываются, и идет износ втулки по которой выжимной ходит.

Типа того, еще совет: будешь менять сцепление — меняй болт на котором вилка качается. Когда он изношен, то и скорости хуже втыкаются, и у выжимного лапки отламываются, и идет износ втулки по которой выжимной ходит.

Выжимной надо ставит оригинал и лапки не будут отламываться, а сцепление аналог можно поставить.

Разница в цене оригинал выжимной и Валео в три раза. А лапки у оригинала также сломаются если он наперекос будет ходить.

Я ещё не слышал, чтоб у оригинального выжимного лапки отламывались, но слышал не раз у аналога отламывались, даже здесь на драйве писали и на форумах по хендаям.

Читай выше, я писал от чего они отламываются.

Я тоже маялся с этим вопросом.
В кабине слишком много надо разобрать чтобы достать. На шток рабочего цилиндра наварил 4 мм примерно. Помогло на время. Потом сцепления поменял.

Надеюсь сцепуха походит ещё)

Я не слышал, чтоб на наших машинах регулировали сцепление, а так дравчанин что-то делал со штоком рабочего цилиндра сцепления.
Может сцеплению приходит капец?

Да хз. Надеюсь что сцепуха походит еще

А сколько сцепление прошло?

По описанию, если в самом начале берет, то с большей вероятностью сцепление, но чтоб исключить на предмет завоздушивания системы прокачай гидропривод сцепления и, если поможет на некоторое время, то тогда не сцепление, а мандят один из них, ГЦС или РЦС. То тогда чтоб не затратно было поменяйте РЦС.
У меня было нечто похожее! На моей машине тоже пробег был за 320 тыс и подумал, что пришло время на замену, а дело было зимой и в дороге, а чтоб прокачать гидропривод не было помощника и желания не было никакого лезть под неё. По приезду домой прокачал гидропривод сцепления и прокачка помогла примерно на 200-300 км и тогда решил, что приехал ГЦС и поменял, а чтоб подозревать на РЦС не было намека, вокруг него было сухо и эта сухата меня обманула. И эта замена помогла тоже чуть на больший километраж. И мне оставалось поменять РЦС, а когда поменял его все стало четко. Рабочий брал воздух при обратке.

Тест Драйв Hyundai HD 120 Обзор

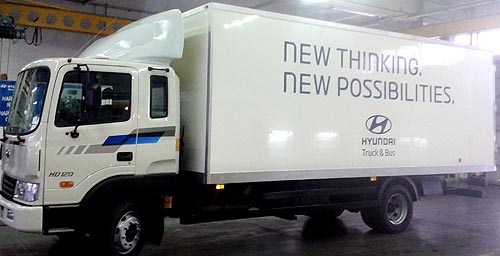

Тест-драйв рестайлингового Hyundai HD120: Корейский трудяга - HyundaiМеньше бросается в глаза другое, но важное отличие: кабина стала шире на 5 см, что не только сделало ее просторнее, но и позволило поставить на шасси кузов шириной 2,5 м вместо прежних 2,4 м. И теперь в нем свободно можно поставить рядом две стандартные европалеты.

Читайте так же:
Регулировка педали сцепления hyundai elantra

Как известно, при внутригородских развозках водителю или диспетчеру приходится довольно часто покидать кабину для оформления передачи товара. Поэтому особое значение здесь имеет легкость высадки и посадки. На «сто двадцатом» делать это, в общем-то, удобно. Правда, вертикальный поручень, расположенный слева у двери водителя и справа у двери пассажира, коротковат и достает лишь до низа приборной панели. Посему, находясь на верхней ступеньке, к нему приходится сильно наклоняться или просто хвататься за руль.

Тест-драйв рестайлингового Hyundai HD120: Корейский трудяга - HyundaiКабина просторная, трехместная. Позади сидений расположена спальная полка – неширокая, но уютная, со светильником. Ее же можно использовать и как вместительный вещевой отсек. Для мелочевки в дверях имеются узкие карманы. На передней панели справа, на традиционном месте «бардачка» находится закрытый отсек с предохранителями. Зато над ветровым стеклом – два вещевых отсека.

Угол наклона и высота рулевой колонки легко регулируются. Жаль лишь, что на нашем экземпляре не было электрорегулировки зеркал. Зато они – с электроподогревом. Приятно и то, что автомобиль уже в базовой комплектации оборудован электростеклоподъемниками и центральным замком.

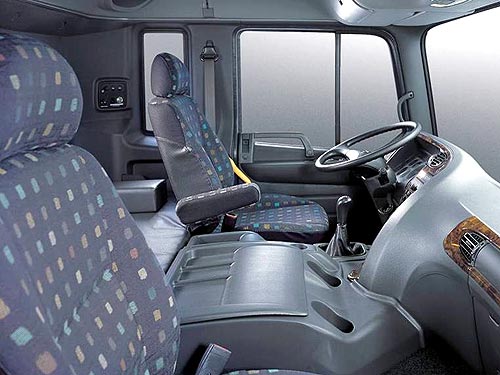

Рабочее место водителя – эргономичное и комфортное. Обращает на себя внимание оригинальная по дизайну приборная панель и новый 4-спицевый руль вместо прежнего 2-спицевого. Отметим высокое качество пластика внутренних панелей и их точную подгонку.

Тест-драйв рестайлингового Hyundai HD120: Корейский трудяга - Hyundai

Водительское кресло – на пневмоподвеске, с изменяемой жесткостью в зависимости от веса сидящего. Нам понравился большой ход регулировки в продольном направлении: невысокие люди могут придвинуться к педалям поближе, что, скажем прямо, есть не на всех коммерческих автомобилях. Можно также изменять угол наклона спинки и даже углы взаимного расположения передней и задней частей подушки – за последние отвечают две соответствующие рукоятки.

Тест-драйв рестайлингового Hyundai HD120: Корейский трудяга - HyundaiНа нашей машине был установлен добротно сработанный кузов-фургон производства ООО «Черкассытехномаш». Предназначенный под рефрижератор, он изготовлен из сэндвич-панелей, в которых использована полиуретановая пена. Задние распашные двери открываются на угол в 270 градусов и фиксируются в этом положении.

На ходу
Первое, на что сразу обращаешь внимание при поездке на Hyundai HD120, – акустический комфорт в кабине. Это заслуга не только ее хорошей звукоизоляции, но и нового, малошумного двигателя. На машине установлен экономичный 6-цилиндровый турбодизель с системой впрыска СommonRail, экологического стандарта Евро 3. Рабочий его объем – 5,89 л, мощность – 225 л. с.

Тест-драйв рестайлингового Hyundai HD120: Корейский трудяга - HyundaiВ работе этот агрегат показал себя тяговитым и достаточно эластичным. На высшей, 6-й передаче он обеспечивал крейсерскую скорость 80 км/ч уже при 1500 об/мин. При этом стрелка тахометра находилась в самой середине экономичной «зеленой зоны» шкалы. Коробка передач у HD120 – механическая, 6-ступенчатая. Последняя передача – ускоряющая и хороша лишь на трассе для экономии топлива. Заметим, что к рычагу переключения пришлось какое-то время приноравливаться, чтобы «поймать» передачу.

А вообще машина полной массой 12,52 т оказалась удобной и послушной в управлении. Руль легкий и достаточно точный, хотя мог бы быть и чуть острее: от упора до упора мы насчитали пять с половиной оборотов.

На городских улицах автомобиль показал неплохую маневренность: при колесной базе 4,9 м радиус поворота – 8,2 м. Отметим и обзорность, которую обеспечивали большие окна и крупные зеркала заднего вида: слева – одно, справа – два, включая широкоугольное.

Педальный узел нам понравился. Педали тормоза и газа – напольные, с удобной подставкой под каблук. Педаль сцепления – подвесная, в меру короткоходная. А для отдыха левой ноги имеется специальная площадка.

Читайте так же:
Как отрегулировать зеркала на солярисе

Рабочие тормоза с системами ABS и ASR показали себя хваткими. Примечательно, что ретардер, который активируется подрулевым переключателем, устанавливается уже в базовой версии.

Тест-драйв рестайлингового Hyundai HD120: Корейский трудяга - Hyundai

Во время тест-драйва стояла прохладная и сырая погода. И когда мы, замерзшие в ходе фотосъемки экстерьера машины, забрались в кабину, то сполна оценили эффективную работу штатного отопителя.

Ремонт и обслуживание Хендай HD

Техническое обслуживание и ремонт HYUNDAI HD120, HD65

ИП Коваль А.В. является специализированным сервисом по обслуживанию и ремонту Хендай HD-65, HD-72, HD-120 в послегарантийный период.

Обслуживание и ремонт грузовых Хендай производится специалистами нашего HD 120 СТО, что гарантирует качественное обслуживание и ремонт автомобиля. На все производимые работы и установленные запасные части существует гарантия.

Сервис осуществляет следующие виды работ:

  • плановое техническое обслуживание;
  • полная диагностика систем автомобиля с применением контрольно-измерительных и диагностических приборов;
  • ремонт двигателей, КПП, редукторов;
  • регулировка углов схождения

Склад сервиса имеет необходимый ассортимент оригинальных и лицензионных запасных частей для оперативного решения выявленных в процессе ремонта, обслуживания Хендай HD 78 или деталей, вышедших из строя в пути. Сервис имеет все необходимое специализированное оборудование для грузовых Hyundai. В случае восстановления или ремонта генераторов, стартеров, элементов топливной аппаратуры, турбокомпрессора все поездки к партнерам осуществляет сервис за свой счет.

Время работы ежедневно с 9.00 до 21.00 (в воскресение до 18.00). Существует гибкая система скидок.

  • для не гарантийных с НДС 44,47 р, без НДС 37,08 р

Стоимость обслуживания и карту ТО смотрите в разделе Стоимость ТО и видов работ

Стоимость 1 н-ч. cоставляет, бел. руб. (с НДС)44.47
% скидки0.9
Наименование работНорматив времени, н-чСтоимость работы, бел. руб.Стоимость запасных частей, материалов, бел. руб.Общая стоимость, бел. руб.Общая стоимость, бел. руб. (скидка 10%)
Двигатель внутреннего сгорания и его системы
1Масло в двигателе (Texaco Ursa Premium TD 10W-40 ACEA E7, API CI-4/SL), замена (9,3 л)0.5019.80100.90120.70108.63
2Масляный фильтр, замена (оригинал)0.5019.8037.7357.5351.78
3Масляный фильтр, замена (лицензия)0.5019.8018.2638.0634.25
4Фильтр топливный, замена (оригинал)0.6023.76187.20210.96189.86
5Фильтр топливный, замена (лицензия)0.6023.7671.7095.4685.91
6Фильтр воздушный, замена (оригинал)0.4015.8481.9097.7487.97
7Фильтр воздушный, замена (лицензия)0.4015.8436.5552.3947.15
8Жидкость охлаждающая, замена (16 л)0.5019.80113.76133.56120.20
9Ремень генератора, замена0.6023.7624.3848.1443.33
10Глушитель (последняя банка), замена1.1043.56100.00143.56129.20
11Зазоры в клапанном механизме, регулировка1.0039.6039.6035.64
Трансмиссия
12Замена масла в коробке передач(Texaco Multigear 80W-90, API GL 4/GL5), (4,5 л)0.3011.8866.2878.1670.34
13Замена масла в заднем мосту (Texaco Multigear 80W-90, API GL 4/GL5), (4,5 л)0.3011.8866.2878.1670.34
14Регулировка свободного хода педали сцепления0.9035.6435.6432.08
15Трос переключения передач, замена1.2047.52179.91227.43204.69
Тормозная система
16Колодки тормозные передняя ось, регулировка0.5019.8019.8017.82
17Колодки тормозные задняя ось, регулировка0.4015.8415.8414.26
18Стояночный тормоз, регулировка0.155.945.945.35
19Тормозная система, прокачка (1,1 л)0.8031.6818.9550.6345.57
20Трос стояночного тормоза, замена1.9075.24112.64187.88169.09
21Колодки тормозные передние (1 ось), замена1.0039.60299.00338.60304.74
22Колодки тормозные задние (1 ось), замена1.2047.52299.00346.52311.87
23Проверка тормозных механизмов на стенде, до 16.3010.0010.0010.00
Ходовая часть
24Углы установки колес (схождение), проверка0.259.909.908.91
25Углы установки колес (схождение), рег-ка после проверки0.4015.8415.8414.26
26Осмотр подвески0.4015.8415.8414.26
27Подвеска, смазка (0,3 кг)0.207.926.2214.1412.73
28Шарнир передний продольной рулевой тяги, регулировка0.207.927.927.13
29Шарнир задний продольной рулевой тяги, регулировка0.207.927.927.13
30Наконечник тяги рулевой (1 ст.), замена (вкл. регулировку схождения)1.0039.60106.00145.60131.04
31Подшипник подвесной карданной передачи, замена0.6023.76140.00163.76147.38
32Крестовина карданного вала (1 шт.), замена1.5059.40106.00165.40148.86
33Крестовина карданного вала (2 шт.), замена1.9075.24212.00287.24258.52
34Подшипники ступицы передней (внутренний/наружный), (1колесо), замена1.6063.36135.00198.36178.52
35Подшипники ступицы передней (внутренний/наружный, 2 колеса), замена смазки1.4055.4412.9268.3661.52
36Подшипники ступицы задней (внутренний/наружный, 2 колеса), замена смазки2.2087.1243.16130.28117.25
37Шкворень кулака поворотного (1шт), замена1.5059.40111.50170.90153.81
38Втулки нижние амортизатора заднего (1 ст.), замена0.5019.803.6023.4021.06
39Рессора передняя (1 ст.), замена, лиц1.4055.44300.00355.44319.90
40Рессора моста заднего (1 ст.), замена, лиц1.5059.40450.00509.40458.46
41Лист передней рессоры (1-ый), замена1.8071.28156.00227.28204.55
42Лист передней рессоры (2-ой), замена1.8071.28135.00206.28185.65
43Лист передней рессоры (3-ий), замена1.8071.28205.00276.28248.65
44Лист передней рессоры (4-ый), замена1.8071.28122.13193.41174.07
45Лист передней рессоры (5-ый), замена1.8071.2880.00151.28136.15
46Лист задней рессоры (2-ой), замена1.8071.28110.00181.28163.15
47Лист задней рессоры (3-ий), замена1.8071.28200.00271.28244.15
48Лист задней рессоры (4-ый), замена1.8071.28202.00273.28245.95
49Стремянки рессоры передней (1 ст.), замена0.7027.7278.00105.7295.15
50Стремянки рессоры задней (1 ст.), замена0.6023.7674.0097.7687.98
51Защита моторного отсека, установка0.207.92136.69144.61130.15
Электрические и электронные системы автомобиля
52Проверка электронных систем автомобиля при помощи специализированного диагностического оборудования0.3011.8811.8810.69
53Радиатор отопителя, замена3.40134.6495.00229.64206.68
54Преобразователь напряжения ПН 24/12, установка/подключение0.9035.6493.00128.64115.78
55Зеркало мертвой зоны (1 шт), установка/подключение0.5019.8020.2040.0036.00
56Фонарь габаритный светодиодный надстройки (1 место), замена, подключение0.3011.8816.8828.7625.88
57Фонарь габаритный выносной (1 место), установка/подключение0.207.9222.8130.7327.66
58Устройство бандажного типа для подогрева дизельного топлива, установка1.0039.60105.00144.60130.14
59Устройство маршевого подогрева дизельного топлива, установка1.6063.36150.00213.36192.02
60Регулировка света фар0.3011.8811.8810.69
Наружная отделка автомобиля
61Стекло ветровое, замена (оригинал)1.0039.60754.00793.60714.24
62Стекло ветровое, замена (лицензия)1.0039.60253.00292.60263.34
63Коврик салона, установка0.103.9649.1053.0647.75

Все без исключения клиенты всегда останутся довольны уровнем предоставляемого сервиса, смогут рассчитывать на получение полного спектра услуг, а также консультативную поддержку. Мы предоставляем масштабный грузовой сервис и осуществляем ремонт Хендай на максимально выгодных условиях. Надежность транспортных средств будет абсолютной, ведь за их обслуживание отвечают профессионалы, а все работы будут выполнены не только качественно, но и в сжатые сроки!

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
