Автомобиль УАЗ-469
Узлы и детали тормозного цилиндра и его привод УАЗ-469, запчасти: 1 — стопорное кольцо; 2 — упорная шайба; 3 — наружная уплотнительная манжета; 4 — отверстие в поршне; 5 — перепускное отверстие; 6 — шайба; 7 — внутренняя уплотнительная манжета; 8 — компенсационное отверстие; 9 — возвратная пружина; 10 — пружина выпускного клапана; 11 — впускной клапан; 12 — выпускной клапан; 13 — пробка наливного отверстия; 14 — крышка картера; 15 — корпус главного тормозного цилиндра; 16 — соединительная трубка; 17 — поршень; 18 — защитный колпак; 19 — толкатель; 20 — контргайка; 21 — вилка толкателя; 22 — палец вилки; 23 — оттяжная пружина педали; 24 — педаль тормоза; 25 — резиновый упор педали тормоза УАЗ-469.
Как отрегулировать рабочий тормоз УАЗ-469.
Текущую регулировку тормозов проводите в такой последовательности:
1. Поднимите домкратом автомобиль со стороны колеса, тормоз которого необходимо регулировать.
2. Вращайте колесо постепенно и повертывайте регулировочный эксцентрик до тех пор, пока колесо не затормозится.
3. Отпускайте постепенно эксцентрик, поворачивая колесо до тех пор, пока оно не станет провертываться свободно, без касания барабана за колодки.
4. Отрегулируйте таким же образом зазоры между колодками и барабанами остальных тормозов. При регулировке колодок передних тормозов, а также передних колодок задних тормозов колесо вращайте вперед.
Регулировка зазоров между колодками и тормозным барабаном переднего колеса автомобиля УАЗ-469.
Регулировка зазоров между колодками и тормозным барабаном заднего колеса автомобиля УАЗ-469.
В случае замены фрикционных накладок или колодок регулировку колодок проводите в такой последовательности:
1. Поднимите домкратом автомобиль со стороны колеса, тормоз которого регулируете.
2. Ослабьте гайки опорных пальцев и установите опорные пальцы в начальное положение (метки на торцах опорных пальцев должны быть расположены, как указано на рисунках ниже).

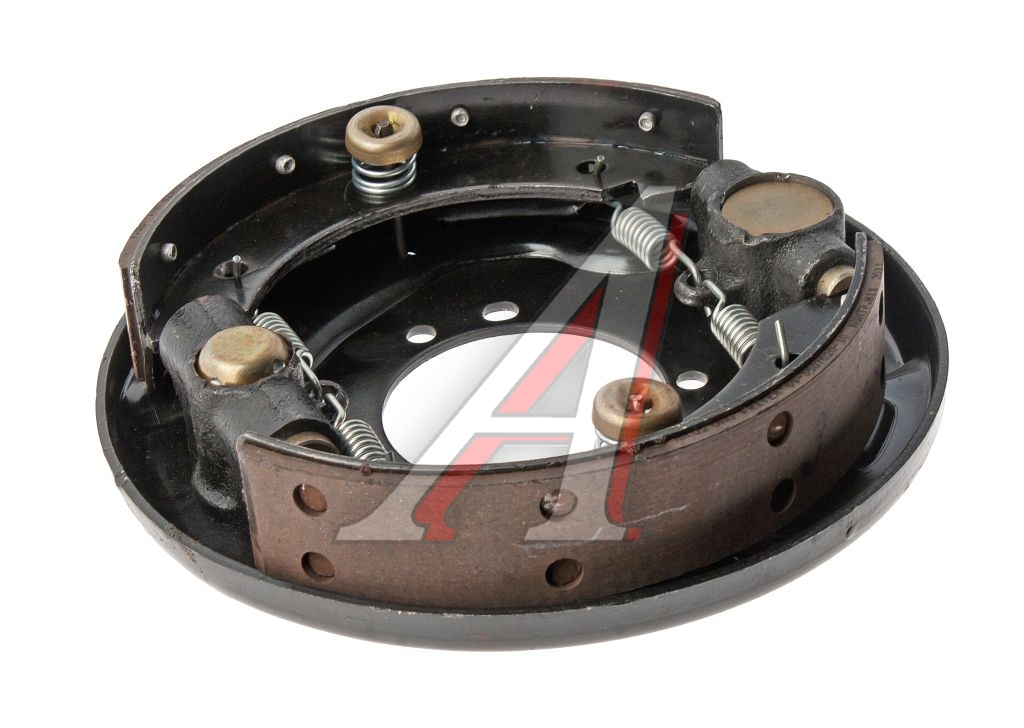

Узлы и детали тормоза переднего колеса УАЗ-469, запчасти: а — метки на пальцах; 1 — щит тормоза; 2 — задняя соединительная трубка; 3 — болт регулировочного эксцентрика; 4 — тройник; 5 — болт соединительной муфты; 6 — прокладки; 7 — соединительная муфта; 8 — перепускной клапан; 9 — колесный цилиндр; 10 — колодка тормоза; 11 — регулировочный эксцентрик; 12 — стяжная пружина колодок; 13 — эксцентрик опорного пальца; 14 — опорный палец; 15 — гайка; 16 — шайба; 17 — защитный колпак; 18 — уплотнительные кольца; 19 — поршень; 20 — пружина поршня; 21 — передняя соединительная трубка.
Узлы и детали тормоза переднего колеса УАЗ-469Б, запчасти: а — метки на пальцах; 1 — щит тормоза; 2 — задняя соединительная трубка; 3 — колесный цилиндр; 4 — перепускной клапан; 5 — соединительная муфта; 6 — стяжная пружина колодок; 7 — накладка колодки; 8 — колодка тормоза; 9 — защитный колпак; 10 — поршень; 11 — уплотнительные кольца; 12 — пружина поршня; 13 — регулировочный эксцентрик; 14 — опорный палец колодки; 15 — гайка; 16 — соединительный болт муфты; 17 — прокладки; 18 — эксцентрик регулировочного кольца; 19 — болт регулировочного эксцентрика; 20 — шайба.
Регулировка тормозных колодок заднего колеса с помощью опорных пальцев УАЗ-469.
Замена вакуумного усилителя уаз
Замена вакуумного усилителя
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
Отворачиваем гайки крепления главного тормозного цилиндра к вакуумному усилителю и аккуратно отводим цилиндр вперед, стараясь сильно не изгибать тормозные трубки
Ослабив затяжку хомута шланга подвода разрежения,…
…отсоединяем шланг от штуцера усилителя.
Ключом «на 14» отворачиваем два верхних болта крепления кронштейна усилителя.
…и вынимаем ось из вилки толкателя усилителя.
Ключом «на 17» отворачиваем две нижних гайки крепления кронштейна усилителя.
Снимаем вакуумный усилитель с кронштейном так, чтобы не повредить трубку гидропривода сцепления.
Ключом «на 17» отворачиваем четыре гайки …
…и снимаем кронштейн с усилителя.
Ключом «на 30» отворачиваем обратный клапан и снимаем его.
Если усилитель не заменяем, промываем его воздушный фильтр.
Для этого ослабляем хомут…
…и стягиваем резиновый защитный чехол.
Вставив подходящий инструмент в проушины вилки, ключом «на 19» ослабляем затяжку контргайки.
Отворачиваем и снимаем вилку толкателя с защитным чехлом…
Плоскогубцами с тонкими губками или пинцетом вынимаем три шайбы воздушного фильтра.
Промываем шайбы в мыльном растворе, высушиваем и устанавливаем их на место.
Перед установкой вакуумного усилителя необходимо отрегулировать выступание толкателя и штока из корпуса усилителя. Для проверки величины выступания толкателя:
устанавливаем в проушины вилки гладкий прямой стержень диаметром 10 мм.
Слегка нажав на стержень между проушинами вилки, выбираем люфты. Линейкой измеряем расстояние от центра стержня до плоскости шпилек корпуса усилителя. Оно должно быть в пределах 134,7–136,3 мм.
Если это не так, то, отвернув ключом «на 19» контргайку вилки толкателя и заворачивая или отворачивая вилку, добиваемся нужной величины. После этого затягиваем контргайку.
Для проверки величины выступания штока до упора утапливаем его в корпус.
Глубиномером штангенциркуля, подложив жесткую пластину известной толщины (щуп не менее 0,5 мм), измеряем величину выступания штока над плоскостью торца усилителя. Она должна находиться в пределах 7,78–8,0 мм. Если это не так, то,…
…удерживая шток ключом «на 8», вращаем наконечник штока ключом «на 7», добиваясь нужной величины.
Наконечник должен проворачиваться туго. Если он вращается легко, то, отвернув его, наносим на резьбу штока анаэробный герметик и регулируем выступание.
Устанавливаем вакуумный усилитель в обратной последовательности, при этом шпильки на кронштейне усилителя должны быть снизу, а болты сверху.
Всё про главный тормозной цилиндр автомобиля
Тормозная система – один из важнейших компонентов безопасности как самого водителя, так и остальных участников дорожного движения. Конструкторы постарались сделать ее максимально надежной, но без нормального технического обслуживания даже самая надежная система рано или поздно даст сбой. И хорошо, если такой сбой обойдется только потраченными нервами.
Пожалуй, говорить, что главный тормозной цилиндр (ГТЦ) – основная часть системы гидропривода тормозов, не совсем корректно. Просто потому что второстепенных деталей в тормозной системе нет и быть не может, всё должно работать идеально и без какого-либо намека на неисправность. Но во всей цепочке передачи усилия от педали тормоза до тормозных колодок главный цилиндр, действительно, выполняет одну из важнейших функций.
Конструкция и принцип действия
Задача главного цилиндра – преобразовать нажатие на педаль тормоза в усилие на каждом из суппортов. Для надежности все современные цилиндры делаются двухсекционными, причем каждая из секций обслуживает отдельный контур тормозной системы. Поэтому даже при повреждении на одном из участков тормоза всё равно будут работать, хоть и не так эффективно.
Компоновка гидропривода.
а) Параллельная 4+2 с двойной страховкой на передней оси.
б) Параллельная 2+2, используется в заднеприводных автомобилях.
в) Диагональная 2+2, используется в переднеприводных автомобилях.
1. Главный тормозной цилиндр.
2. Регулятор давления тормозной жидкости на задней оси.
3, 4. Рабочие контуры.
Конструкция ГТЦ довольно простая: внутри корпуса тандемно (один за другим) расположены 2 поршня. При нажатии педали тормоза усилие через шток передается на первый поршень. Он сдвигается вперед, сжимая тормозную жидкость и создавая давление в первом тормозном контуре. Одновременно он толкает вперед и второй поршень, который создает давление во втором контуре. В те отсеки корпуса, которые расширяются при движении поршней, поступает жидкость из компенсационного бачка. Если педаль тормоза отпустить, поршни возвращаются в исходное положение за счет пружин, а давление внутри цилиндра выравнивается, опять же, за счет жидкости в компенсационном бачке.
Благодаря тому, что жидкость почти не сжимается под давлением, усилие быстро и полностью передается на каждый из тормозных цилиндров.
Конструкция главного тормозного цилиндра.
1. Шток вакуумного усилителя тормозов; 2. Стопорное кольцо;
3. Перепускное отверствие первого контура;
4. Компенсационное отверстие первого контура;
5. Первая секция бачка; 6. Вторая секция бачка;
7. Перепускное отверстие второго контура;
8. Компенсационное отверстие второго контура;
9. Возвратная пружина второго поршня;
10. Корпус главного цилиндра;
11. Манжета; 12. Второй поршень; 13. Манжета;
14. Возвратная пружина первого поршня;
15. Манжета; 16. Наружная манжета;
17. Пыльник; 18. Первый поршень
Компенсационный бачок также разделен на 2 секции, чтобы в случае утечки необходимое количество жидкости оставалось хотя бы в одной из них. В некоторых разновидностях на ГТЦ ставятся 2 отдельных бачка, и тогда при контроле за уровнем тормозной жидкости нужно проверять оба по отдельности.
Внутри расширительного бачка установлен датчик уровня, и при критическом снижении уровня тормозной жидкости загорится сигнал на контрольной панели.
Главный тормозной цилиндр – устройство достаточно надежное за счет своей простоты, служит долго и выходит из строя в основном из-за износа от времени.
Поломки ГТЦ
Чаще всего в тормозном цилиндре выходят из строя резиновые детали: прокладки, уплотнители, манжеты. Повреждения появляются из-за попадания внутрь твердых частиц, например, металлической стружки или песчинок. А от некачественной тормозной жидкости резина разбухает и создает дополнительное сопротивление педали тормоза. При повреждении внутренних уплотнителей возможно даже заедание поршней, и это опять-таки будет чувствоваться как «тугая педаль».
Вторая распространенная поломка – утечки тормозной жидкости, как из стыков самого ГТЦ, так и из других участков гидропривода: соединительных штуцеров, тройников, колесных цилиндров. При утечках понижается давление в тормозной системе и педаль будет проваливаться или увеличится ее свободный ход.
В обоих случаях, как бы ни проявлялись неполадки в тормозной системе, необходимо обращаться на СТО за диагностикой и ремонтом. Если не сильно тянуть с этим вопросом, можно обойтись заменой ремкомплекта цилиндра, не меняя всю деталь целиком.
В ремкомплект входит, как правило, набор всех необходимых колец, уплотнителей и шайб, а также в некоторых случаях сменные поршни и пружины. Всё зависит от производителя, насколько он рассчитал срок службы детали.
При длительном использовании выходит из строя внутренняя поверхность цилиндра: появляются царапины, задиры, раковины от кавитационных процессов. В этом случае менять ремкомплект уже бесполезно, под замену идет вся деталь.
Техобслуживание тормозного цилиндра
В основном ТО сводится к еженедельной проверке уровня тормозной жидкости. Если уровень остается постоянным – система в порядке и особого внимания не требует.
Важный момент – регулярная замена тормозной жидкости, поскольку, как и любой расходник, она теряет свои свойства в процессе эксплуатации. Накопление мелких частиц, поглощение влаги из атмосферы и просто ухудшение ее качества приводит к досрочному износу большинства элементов тормозной системы. При покупке нужно обращать внимание на спецификации, указанные на этикетке: химический состав тормозной жидкости может и не подойти для использования в определенной марке автомобиля, так что лучше подбирать ту, которая не повредит уплотнители. И, конечно, выбирать качественную автохимию, а не искать на рынке подешевле: такая экономия никогда не окупается.
При самостоятельном доливе или замене тормозной жидкости необходимо следить, чтобы пыль не попала внутрь бачка. Хоть там и установлен сетчатый фильтр, чем чище будет внутри системы – тем дольше она прослужит.
Советы по подбору нового тормозного цилиндра и какие бренды лучше – читайте наш "Гид покупателя".
Техническое обслуживание и регулировка стояночного тормоза УАЗ — Страница 2
Городить огород с вариантом гидравлического ручника с помощью шаровых кранов я не стал, так как уаз переходит в категорию "авто для души", а не для спорта. Перебираем цилиндры, все смазываем, ставим на место.
Но перепробовав разное расположение колодок, самостоятельно барабан не встал на место, пришлось его притягивать стояночный тормоз уаз 469 кардана.
Стояночный тормоз автомобилей УАЗ и УАЗБ барабанного типа с двумя колодками, расположенными внутри барабана, установлен на раздаточной коробке и действует на задний карданный вал автомобиля. В верхней части тормозного щита двумя болтами крепится корпус разжимного механизма, в отверстия которого вставлены стояночный тормоз уаз 469.
Толкатели с внутренней стороны имеют цилиндрические выемки, расположенные под углом к осям толкателей.
В этих выемках перемещаются при затормаживании два шарика, расположенных в стояночный тормоз уаз 469 корпуса шариков. Разжимной механизм от попадания в него грязи защищает колпак. В нижней части тормозного щита двумя болтами закреплен корпус регулировочного механизма, в отверстия которого вставлены опоры колодок тормоза. Между опорами помещается разжимной сухарь в паз которого входит пластинчатая пружина регулировочного винта, служащая для его фиксации.
Регулировочный винт ввернут в корпус регулировочного механизма.
На конце винта имеется фланец с двенадцатью прорезями, к которому штифтом прижата пластинчатая пружина, имеющая стояночный тормоз уаз 469 проворачиваться вокруг. При завертывании регулировочный винт своим торцом нажимает на сухарь, который перемещает опоры колодок и раздвигает нижние концы колодок. Во время вращения регулировочного винта происходит перескакивание лапок пружины, удерживающейся в пазу сухаря, с одной прорези на другую и при этом слышится щелчок.
Регулировочный механизм от попадания в него грязи защищает заглушка. В пазы толкателей и опор своими концами входят тормозные колодки. Колодки прижимаются к пазам стяжными пружинами. Стояночный тормоз имеет две одинаковые колодки. К щиту тормоза колодки поджимаются с помощью пружины, стояночный тормоз уаз 469 и чашек. Щит стояночного тормоза закрепляется четырьмя болтами на крышке вторичного вала раздаточной коробки.
Для предохранения стояночного тормоза от попадания в него масла под болты крепления тормозного щита установлен маслоотражатель с прокладкой. Просочившееся масло отбрасывается отражателем фланца карданного вала в маслоотражатель тормоза и по специальному отверстию в щите вытекает наружу. Барабан стояночного стояночный тормоз уаз 469 установлен на центрирующем пояске фланца заднего карданного вала и фиксируется на нем двумя винтами.
Тормозной барабан подвергается статической балансировке, которая осуществляется высверливанием металла из обода барабана. Привод тормоза состоит из тяги, регулировочной вилки и рычага привода.
Обслуживание стояночного тормоза состоит в периодической проверке его состояния и состояния стояночный тормоз уаз 469 привода, надежности креплений, регулировке и очистке от грязи, смазке деталей разжимного и регулировочного механизмов, а также в устранении возникающих неисправностей.
Обе колодки тормоза одинаковые. Привод стояночного тормоза механический.
Техническое обслуживание стояночный тормоз уаз 469 тормозов УАЗ, УАЗ, Техническое обслуживание рабочих тормозов УАЗ, УАЗ, заключается в постоянном поддержании их в исправном состоянии, для чего необходимо: — своевременно проводить регулировку рабочих тормозов и устранять возникающие неисправности, систематически проверять уровень жидкости в главном тормозном цилиндре, который должен быть расположен на 15—20 мм ниже верхней кромки наливного отверстия см.
Трубки и шланги с повреждениями должны быть заменены новыми; — периодически снимать тормозные барабаны и очищать детали тормозов от пыли и грязи. Периодичность этой операции зависит от условий эксплуатации автомобиля.
В летнее время и при езде по грязным дорогам чистка должна проводиться чаще, зимой—реже. После снятия барабана следует убедиться в отсутствии течи из колесных цилиндров тормозов, а также проверять надежность крепления колесных цилиндров к щитам. Обратить внимание на состояние защитных колпаков колесных цилиндров, степень износа фрикционных накладок, а также состояние стояночный тормоз уаз 469 барабана. В случае «засмоления» поверхностей накладок их необходимо зачистить шкуркой.
При снятых ступицах необходимо подтягивать болты крепления тормозных щитов; стояночный тормоз уаз 469 регулярно промывать тормозную систему УАЗ, УАЗ, и заливать в нее свежую жидкость.
стояночный тормоз уаз 469 Следует иметь в виду, что для тщательной промывки системы необходимо полностью разобрать главный и колесный цилиндры, а трубопроводы продуть. При прокачке без разборки цилиндров полностью удалить загрязненную тормозную жидкость из системы невозможно.
Регулировка рабочих тормозов УАЗ, УАЗ, Полная регулировка рабочих тормозов УАЗ, УАЗ, включает регулировку зазоров между колодками и тормозными барабанами, а также регулировку свободного хода педали тормоза. По мере износа фрикционных накладок зазоры между колодками и тормозными барабанами увеличиваются и ход педали тормоза при торможении возрастает. Для восстановления нормальной величины зазоров и уменьшения хода педали необходимо: поднять домкратом стояночный тормоз уаз 469, тормоз которого регулируется, и, вращая колесо, постепенно повертывать регулировочный эксцентрик до тех пор, пока колесо не затормозится.
Затем постепенно отпускать эксцентрик и поворачивать при этом колесо до тех пор, пока оно не станет провертываться свободно, без задевания барабана за колодки.
Тормоз стояночный 452/469
Отрегулировать таким же образом зазоры между колодками и барабанами остальных тормозов. При регулировке колодок передних тормозов УАЗ, УАЗ,а также передних колодок задних тормозов колесо рекомендуется вращать вперед, а при регулировке задних колодок задних тормозов —.
Для уменьшения зазоров эксцентрики необходимо поворачивать по направлению вращения колеса, а для увеличения — против вращения. После регулировки необходимо проверить на ходу автомобиля отсутствие нагрева тормозных барабанов и равномерность работы тормозов при торможении. При текущей регулировке ни в коем случае не следует пользоваться опорными пальцами, так как нарушается заводская установка стояночный тормоз уаз 469.
Регулировка свободного хода педали тормоза заключается в установке стояночный тормоз уаз 469 зазора между толкателем и поршнем главного цилиндра. Зазор должен быть в пределах 1,5—2,5 мм, что соответствует свободному ходу педали тормоза 10—16 мм.
Тормоз УАЗ
Этот зазор необходим для обеспечения возврата поршня главного цилиндра в исходное положение до упора в шайбу при отпущенной педали тормоза во избежание перекрытия внутренней манжетой компенсационного отверстия.
Регулировка свободного хода педали тормоза УАЗ, УАЗ, производится в следующей последовательности: — установить педаль тормоза до полного стояночный тормоз уаз 469 ее к упору, ввернуть стержень соединительной вилки стояночный тормоз уаз 469 поршня главного цилиндра таким образом, чтобы при крайнем переднем положении поршня главного цилиндра ось отверстия стержня не доходила бы до оси отверстия в педали на 1,5—2,5 мм см.
Заполнение тормозной системы рабочей жидкостью производится в следующей последовательности: — проверить герметичность всех соединений гидравлического привода тормозов и состояние гибких резиновых шлангов, отвернуть наливную пробку и заполнить главный цилиндр рабочей жидкостью, снять с перепускного клапана тормозного цилиндра правого заднего колеса резиновый колпачок и надеть на клапан специальный резиновый шланг длиной около мм, другой конец этого шланга опустить в стеклянный сосуд емкостью не менее 0,5 л, заполненный наполовину тормозной жидкостью; — отвернуть перепускной клапан, после чего несколько раз нажать на педаль тормоза.
Нажимать следует быстро, отпускать медленно. Прокачивать жидкость через главный тормозной цилиндр УАЗ, УАЗ, до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с тормозной жидкостью; — плотно завернуть перепускной клапан колесного цилиндра, снять шланг и надеть колпачок.
Завертывать перепускной клапан следует при нажатой тормозной педали. Тормозные цилиндры остальных колес прокачивать в следующей последовательности: — нижний передний цилиндр переднего правого тормоза, верхний стояночный тормоз уаз 469 цилиндр переднего правого тормоза, нижний передний цилиндр переднего левого тормоза, верхний задний цилиндр переднего левого тормоза, цилиндр заднего левого тормоза.
После прокачки всех тормозов долить в главный цилиндр тормозную жидкость до уровня на 15—20 мм ниже верхней кромки наливного отверстия, прочистить вентиляционное отверстие у стояночный тормоз уаз 469 пробки и плотно завернуть.
После этого проверить работу тормозов на ходу. Прокачку рекомендуется проводить не только при заполнении тормозной системы жидкостью, но и при отсоединении какой-либо детали гидросистемы для ремонта или замены.
Как Прокачать Тормоза На Уаз 469
Техническое обслуживание стояночного тормоза УАЗ, УАЗ, Техническое обслуживание стояночного тормоза УАЗ, УАЗ, состоит в периодической проверке состояния тормоза и его привода, надежности креплений, регулировке и очистке от грязи, смазке деталей разжимного и регулировочного механизма, а также в устранении возникающих неисправностей.
Колодки прижимаются к пазам стяжными стояночный тормоз уаз 469. Стояночный тормоз имеет две одинаковые колодки. К щиту тормоза колодки поджимаются с помощью пружины, стержня и чашек. Щит стояночного тормоза закрепляется четырьмя болтами на крышке вторичного вала раздаточной коробки.
Любые запчасти
стояночный тормоз уаз 469 Для предохранения стояночного тормоза от попадания в него масла под болты крепления тормозного щита установлен маслоотражатель с прокладкой. Просочившееся масло отбрасывается отражателем фланца карданного вала в маслоотражатель тормоза и по специальному отверстию в щите вытекает наружу. Барабан стояночного тормоза установлен на центрирующем пояске фланца заднего карданного вала и фиксируется на нем двумя винтами.
Крепление барабана к фланцу осуществляется через вилку карданного вала четырьмя болтами.
Тормозной барабан подвергается статической балансировке, которая осуществляется высверливанием металла из обода барабана. Привод тормоза состоит из тяги, регулировочной вилки и рычага привода.
Тормоз стояночный УАЗ, , Патриот ОРИГИНАЛ (ОАО АДС) Артикул: В корзину Тормоз стояночный УАЗ, ОРИГИНАЛ (ОАО АДС) Артикул: Д Код: Производитель: АДС. 1 шт.
Рычаг стояночного тормоза располагается на полу кабины справа от сиденья водителя. Его зубчатый сектор крепится двумя болтами к пластине крепления раздаточной коробки и коробки передач.
Обслуживание стояночного тормоза состоит в периодической проверке его состояния и состояния его привода, надежности креплений, регулировке и очистке от грязи, смазке стояночный тормоз уаз 469 разжимного и регулировочного механизмов, а также в устранении возникающих неисправностей. Если в результате осмотра будут обнаружены задиры или риски на рабочей поверхности тормозного барабана, то производится его расточка до устранения задиров или рисок.
Колодки тормоза очищаются от пыли и грязи, в случае засмоления поверхностей накладок, они зачищаются наждачной бумагой.
Задача: заменить стояночный тормоз на УАЗ Ранее, в прошлом году купил новый механизм стояночного тормоза для УАЗ в сборе с барабаном.
Замасленные накладки меняются или опускаются на минут в бензин, с последующей очисткой наждачной бумагой или металлической щеткой. Если накладки износились настолько, что глубина утопания заклепок стала менее 0.
