Проверка и замена троса сцепления Лада Приора

Во время проведения каждого технического обслуживания необходимо контролировать ход педали сцепления и при этом четкость переключения передач.

Установите трос привода выключения сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса вперед по направлению движения автомобиля до упора.

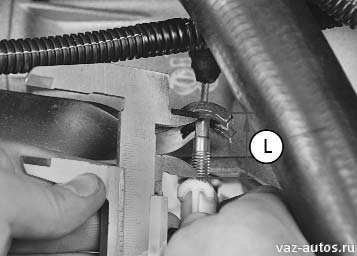

Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм.

Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

Введите наконечник троса в паз вилки выключения сцепления и отпустите его.

Под действием пружины поводок наконечника должен установиться на вилку без зазора.

Перед установкой поводка наконечника на вилку нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.

Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L.

В случае необходимости повторите регулировку.

Замена троса привода выключения сцепления

Вам потребуются: ключи «на 8», «на 17», штангенциркуль или линейка.

В салоне под панелью приборов ключом «на 8» отверните гайку крепления упора оболочки троса к кронштейну педалей и снимите упор с кронштейна.

Поддев отверткой, снимите с пальца педали сцепления стопорную скобу и корпус механизма компенсации износа накладок ведомого диска.

Снимите с пальца педали пластмассовую втулку и осмотрите ее.

Сильно изношенную или поврежденную втулку замените, смазав ее перед установкой смазкой Литол-24 или ЛСЦ-15.

В моторном отсеке извлеките из отверстия в щите передка уплотнитель оболочки троса привода выключения сцепления

Потянув наконечник троса вперед по направлению движения автомобиля, выведите наконечник из паза вилки выключения сцепления

Ключом «на 17» отверните гайку крепления наконечника к кронштейну на коробке передач, удерживая вторым ключом наконечник от проворачивания

Выньте наконечник из кронштейна и снимите трос с автомобиля, вытягивая его из отверстия в щите передка

Для установки нового троса привода выключения сцепления сначала, пропустив его в отверстие щита передка, закрепите на пальце педали сцепления корпус механизма компенсации износа.

Перед установкой механизма компенсации на палец педали нанесите на втулку пальца смазку ЛСЦ-15 или Литол-24.

Закрепите упор оболочки троса на кронштейне педалей.

Установите в отверстие щита передка уплотнитель оболочки троса.

Установите наконечник оболочки троса в кронштейн коробки передач и затяните гайку его крепления.

Навинтите на нижний наконечник троса поводок, обеспечив выступание наконечника относительно торца поводка на 0–1 мм.

Установите трос привода выключения сцепления в исходное положение, для чего переместите нижний наконечник троса до упора вперед по направлению движения автомобиля.

Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

Введите наконечник троса в паз вилки выключения сцепления и отпустите — под действием пружины поводок наконечника должен установиться на вилку без зазора.

Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L. В случае необходимости повторите регулировку.

Как подтянуть тросик сцепления приора

Всем привет, недавно наткнулся на запись о регулировки тросика сцепления точнее регулировка привода выключения сцепления, там говориться что расстояний между вилкой и поводком в вытянутом положении должно составлять 27мм. Проверил у себя — оно было 17 мм, я выкрутил наконечник до расстояния в 27мм.
Покатавшись недельку ощутил следующие изменения:
1- При движении, переключаясь с второй передачи на первую, Первая передача стала включаться легче и четче.
2- задняя передача стала включаться без хруста.

Вот инструкция о регулировке:

Привод выключения сцепления беззазорный, т.е. зазоры в приводе отсутствуют. Трос привода снабжен механизмом храпового типа для компенсации его длины во время эксплуатации при износе накладок ведомого диска, поэтому регулировка привода сцепления в эксплуатации не требуется.
Однако согласно рекомендации завода-изготовителя во время проведения каждого технического обслуживания необходимо контролировать ход педали сцепления и при этом четкость переключения передач.

1. Установите трос привода выключения сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса вперед по направлению движения автомобиля до упора. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.
2. Введите наконечник троса в паз вилки выключения сцепления и отпустите его. Под действием пружины поводок наконечника должен установиться на вилку без зазора.
