Регулировка клапанов на ВАЗ 21099 инжектор и карбюратор предусматривает компенсацию теплового расширения. Для этого создается зазор между распредвалом и торцом. Если показатель высокий, тогда зазор не откроется на 100%, при меньше необходимого — закроется.

Основные показатели

Мастер выполняет регулировку

Перед тем как приступить к регулировке клапана ВАЗ 21099 инжектор либо карбюратор, необходимо учесть, что зазор измеряется только на холодном моторе. Отрегулируйте клапаны с помощью подбора толщины специальных шайб.

Каждый владелец ВАЗа, включая девятку карбюратор, должен знать, что расположенные от привода распредвала 1-й, 4-й, 5-й и 8-й клапаны считаются выпускными, а 2-й, 3-й, 6-й и 7-й — впускными. Регулировка клапанов девятки карбюратор начинается с выкручивания свечей зажигания. Отрегулируйте их и затем проворачивайте коленвал.

Для простого и быстрого демонтажа регулировочной шайбы в первом агрегате предусмотрены пазы. Регулируем клапаны только после просчета толщины нового изделия. Этот показатель можно рассчитать по формуле: H=BA-C, где

• А — зазор;
• В — толщина снятой шайбы;
• C — номинальный зазор;
• H — толщина устанавливаемой шайбы.

Допускаемый предел зазора +0,05 мм. Коленвал поворачивается по часовой стрелке и выполняется регулировка на девятке с помощью набора ключей, соответствующей шайбы и специального приспособления.

Поэтапная работа

Как работают клапаны

Регулировка клапанов 21099 карбюратор начинается с отворота гайки, которая крепит крышку фильтра. Затем снимается шайба, отсоединяется 4 зажима. После снятия крышки фильтр демонтируется.

Затяжка хомутов ослабляется. Шланги с патрубков снимаются, а гайки отворачиваются. Затем со шпилек демонтируется корпус фильтра. От шланга отсоединяется держатель, изготовленный из прочной пластмассы. Отворачивается гайка, снимается кронштейн. При этом последний агрегат должен висеть на соответствующем тросе. После отворота 2 колпачковых гаек удаляется масло из верхней части ГБЦ.

Приспособление, предназначенное для утопления толкателей, устанавливается на специальные шпильки. Для его фиксации используют гайки. Крышка привода снимается после отворота 3 болтов. Затем на 40-50° поворачивается коленвал. С помощью щупов измеряются зазоры 1-го, 2-го, 3-го и 5-го клапанов. При отличии этого показателя от номинальной величины потребуется утопить толкатель данного агрегата, нажав на ручку определенного приспособления.

Одновременно устанавливается фиксатор. Затем применяемый агрегат отводится от толкателя с помощью регулировочной шайбы. Рекомендуется записать на бумаге ее толщину. Данный показатель указан на одной из сторон детали. Если он не виден, тогда потребуется измерить шайбу при помощи микрометра. В толкатель устанавливается новая деталь соответствующей толщины. Монтируется шайба надписью вниз. Затем толкатель утапливается аналогичным приспособлением, убирается фиксатор.

Следующий шаг заключается в проверке зазора. Если показатель соответствует номинальному значению, тогда поворачивается коленвал на 1 оборот и регулируются зазоры 4-го, 6-го, 7-го и 8-го клапанов в соответствующем порядке. По завершении этой процедуры в верхнюю часть ГБЦ заливается масло.

Заключительный шаг предусматривает установку демонтированных агрегатов. Далее вворачиваются свечи зажигания. Вышеописанную работу можно проводить своими руками, учитывая схему регулировки клапанов ВАЗ 21099. В противном случае рекомендуется обратиться за помощью к автомеханикам.

Регулировка инжектора

Все получилось как планировал. В общем регулировали электро-инжектор. Почему его обозвали электрическим большая загадка, так как там электроники по минимуму. Сначала все разобрали. Здесь главное запомнить какие трубочки куда подсоединяются. Или просто знать. Одна трубка была порвана и значит был подсос воздуха, а это перелив топлива. Через обогрев моника через опять же незакрепленную трубку за год ушло пару литров антифриза. Но уходил по чучуть, быстренько сгорал на движке и поэтому этот расход незаметен. Еще перу трубок поменяли, которые начинают подсыхать. Все таки 30 лет этим резиновым изделиям. Долили примерно 3 литра антифриза. Ладно, разобрали. Идем дальше.

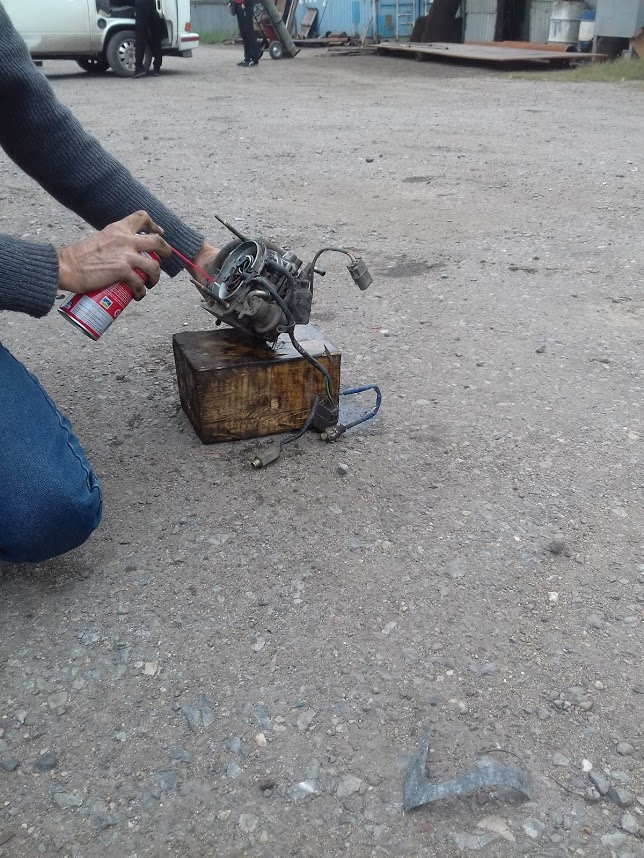

Некоторые контакты были подржавевшие — вычистили где напильничком, где карбом с вэдэшкой . Поснимали все — клапан холостого хода и два магнитных с пружинками. Вытаскивать аккуратно, пружинки специфические — терять нельзя. Когда выкручивали регулятор ХХ, раскрошилась уплотнительная резинка которая не дает ему выкручиваться произвольно. Нашли похожие но не помогло, пришлось пока накрутить изоленты для утолщения. Так что если кто-то знает партномер этой уплотнительной резинки -сообщите. Датчики были загажены, почистили помыли.

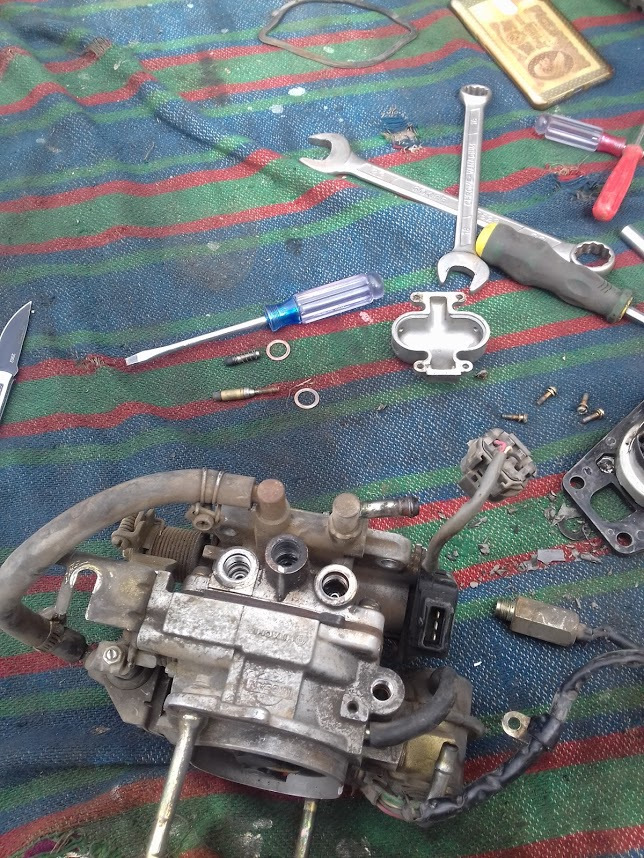

Сам дроссельный узел внутри на удивление в чистом и хорошем состоянии. Все проходные канальчики продули карбом до чистого — внутри блестит. В общем карб — друг ))) Но это полдела, как выяснилось…

Все собрали и завели. Заработало. Проверили метку дроссельной заслонки — все четко стоит. Эту метку хорошо видно с морды машины. Та метка, которая правее должна совпадать с цилиндром ниже, естественно на прогретой машине. Далее холостые обороты. Начали их крутить, но обратили внимание что из выхлопной чернющий дым валит. Полезли в зажигание. Сдвинули угол опережения чтоб не коптила(уже пофиг на холостые). Ну и теперь и холостые обороты можно регулировать. На самом деле все там просто как на старых Жигулях, и не надо боятся лезть все это регулировать. Но день ушел тем не менее. Регулировка состоит из того чтобы один болт ослабить, а другой наоборот. Как мне показалось у одного грубая калибровка, а у другого более плавная. Прогревочные не трогали, и так все нормально.

Так вот, делаем… крышка воздухана снята полностью… чтобы облегчить доступ к регулировкам. Но делали на улице, а на улице был ветер. Выставили положенные 800 оборотов, собираем и заводим. А она чуть ли не глохнет, 500 оборотов. Разбираем, опять 800. Что за фантастика ! Оказывается завихрение воздуха на подаче из-за ветра, и соответственно со снятым воздуханом поступает больший объем воздуха по сравнению с собранным. Вот такая петрушка. Имейте ввиду что и так бывает, никогда раньше с этим не сталкивался. И кстати, V30 и Z24 настраиваются примерно одинаково

Что в итоге — холостые такие, какие и хотел(800), динамика и приемистость улучшилась. Ну и я рад что наконец-то дошли до этого руки, и я это сделал. Огромное спасибо Александру, с которым я познакомился буквально неделю назад и он согласился помочь — Террановоды должны друг другу помогать по мере сил и возможностей !

осталось с приборкой разобраться, и можно к сварочным работам переходить…)))

Регулировка инжектора на ВАЗ-2114

Сегодня столь привычный для нас карбюратор на бензиновых двигателях постепенно вытесняется более совершенным механизмом – инжектором. Толчком для разработки новой топливной системы еще в 60-70-х годах стала необходимость снижения вредных выбросов в атмосферу и уменьшения вреда от выхлопов. Появление новых инжекторных двигателей позволило успешно решить эту проблему.

Преимущества

Но снижение вредности выхлопа – это далеко не единственный плюс инжекторов в сравнении с более устаревшим карбюратором. Преимуществ много больше:

— во-первых, топливовоздушная смесь под контролем ЭБУ дозируется идеально, что позволяет существенно снизить расход автомобиля. На практике инжекторный двигатель на 20-30% экономичнее карбюраторного предшественника;

— во-вторых, токсичность выхлопных газов уменьшается в разы. Во многом это стало возможным, благодаря применению специальных датчиков;

— в-третьих, повышается мощность силового узла в среднем на 10-12%. Это объясняется четкой установкой угла опережения (здесь в силу вступает действие электроники), а также повышением качества наполнения цилиндров;

— в-четвертых, существенно улучшаются динамические свойства машины, она становится более резвой и приемистой при разгоне. Электроника отлично реагирует на команды водителя, производит точную и эффективную регулировку топливовоздушной смеси;

— в-пятых, автомобиль становится намного легче завести при любой температуре (карбюраторные двигатели этим редко могли похвастаться).

При этом важно отметить, что работа системы напрямую зависит от программы, прошитой в ЭБУ и информации, поступающей от многочисленных датчиков. Так, в работе системы принимают участие следующие контроллеры – положения дроссельной заслонки, массового расхода воздуха, положения коленчатого вала, температуры охлаждающей жидкости, детонации и кислорода.

Когда производить регулировку?

Несмотря на свою надежность, инжектор не является идеальной системой. Здесь также возможны сбои, которые автолюбитель может исправить и откорректировать. К примеру, во время эксплуатации могут появиться неприятные «провалы» двигателя, увеличится расход топлива, возникает «плавание» оборотов на холостом ходу. Все это может быть свидетельством неправильной настройки инжектора.

Многие считают, что инжектор – это абсолютно необслуживаемый узел, который сложно регулировать. Автолюбители жалуются, что на нем нельзя изменить углы опережения, произвести настройку подачи топливовоздушной смеси и так далее. Но при определенных знаниях все не так трагично. Некоторые регулировки инжектора ВАЗ-2114 все-таки можно сделать своими руками.

Для начала необходимо убедиться, что все датчики исправны и четко выполняют свою задачу. Только в этом случае можно приступать к настройке. Известно множество случаев, когда автолюбители тратили по несколько часов на регулировку зря. В итоге причиной всех проблем оказывался один из датчиков. Если все нормально, продолжайте проверку.

Включайте зажигание и дожидайтесь, пока топливо закачается инжектор. При этом на панели приборов должна зажечься лампа неисправности (не переживайте – так надо). Включайте бортовой компьютер и дождитесь проведения им диагностики. В этом случае должны высветиться все основные параметры авто. Если ошибок не обнаружено, продолжаем дальше.

Проверьте дроссельное устройство. Включайте зажигание и промеряйте с помощью мультиметра напряжение датчика и бортовой сети. Одновременно с этим посмотрите, насколько открылся дроссель. При отсутствии проблем уровень напряжения датчика должен составлять около 0,5 В, а бортовой сети – около 12 Вольт. Что касается дроссельной заслонки, то она должна быть открыта до одного процента. Если после теста получены именно такие параметры, то в регулировке нет необходимости.

Аналогичную проверку дросселя желательно провести и при полном нажатии педали газа. В этом случае напряжение на датчике должно быть около 4,5 Вольт, открытие дросселя – 90-100%.

Чип-тюнинг

Учтите один нюанс – для проведения полноценной регулировки желательно иметь под рукой ноутбук, специальный адаптер для подключения к диагностическому разъему, а также софт для настройки. В этом случае можно подключиться к «мозгу» автомобиля и внести необходимые изменения. Более того, с помощью компьютера можно воочию видеть все выставленные на заводе параметры и производить их корректировку. Естественно, действовать наобум опасно – вы должны четко понимать, что меняете, зачем и каких результатов планируете добиться в перспективе. При желании в сети можно найти уже готовые программы с необходимыми настройками, которые остается просто закачать через ЭБУ автомобиля.

На этом фоне все большей популярностью пользуется чип-тюнинг (настойка параметров инжектора). В этом случае производится точечная настройка узла для достижения идеальных характеристик. При этом доработка производится с учетом целого ряда параметров – местного климата, особенностей топлива, стиля вождения владельца и так далее. Посредством качественной настройки можно добиться более резвого старта, повысить тягу, добиться плавности хода при небольших нагрузках и снизить «прожорливость» автомобиля в среднем на 10-15%.

Как мы уже упоминали, чип-тюнинг – это работа для профессионалов своего дела. Если у вас есть базовые навыки и опыт подобных настроек, то почему бы не сделать из своего авто настоящего «зверя». В противном случае лучше обратиться к специалистам своего дела.

Регулировка холостого хода на ВАЗ-2114

При настройке инжектора очень важно отрегулировать ХХ, за который отвечает соответствующий датчик. Делается это следующим образом:

— отключайте «минус» от АКБ и снимайте РХХ;

— хорошо промойте и продуйте с помощью сжатого воздуха устройство (особое внимание уделите посадочному каналу);

— разбирайте регулятор и проверяйте целостность направляющей втулки. При необходимости замените ее;

— осмотрите иглу (при наличии явных дефектов произведите замену);

— с помощью мультиметра убедитесь в целостности обмотки и почистите ее контактную группу;

— ставьте РХХ на место, подключайте питание и АКБ;

— заводите авто и убедитесь, что двигатель нормально работает во всех режимах.

Вывод

Конечно, инжекторная система весьма сложна для настройки. Но при грамотном подходе нет ничего невозможного. Удачи.

Как отрегулировать инжектор

Современные автомобили ежегодно усовершенствуются. Они существенно отличаются от предшественников не только дизайном экстерьера и интерьера, но и наличием более сложных узлов и агрегатов. И если для настройки системы подачи топлива карбюраторного типа достаточно иметь в наличии набор ключей и отверток, то регулировка работы инжектора без компьютерной техники, на которой установлено специальное ПО, невозможна.

В каких случаях следует настраивать

Существует несколько наиболее распространенных причин, указывающих на то, что инжектор пора регулировать:

• уменьшение тяги двигателя;
• неровная работа ДВС;
• повышенный расход топлива.

Специалисты советуют периодически регулировать инжектор в качестве профилактики, даже если к работе мотора нет никаких претензий.

Что нужно для регулировки

Ноут

Настроить инжектор в гаражных условиях вполне реально. Для этого необходимо использовать:

• переносной персональный компьютер;
• кабель (с подходящими для вашего инжектора разъемами);
• специальное программное обеспечение.

ПО обязательно должно соответствовать марке транспортного средства.

Процесс регулировки

После подключения ноутбука к бортовому компьютеру машины у вас появляется возможность проконтролировать все параметры транспортного средства в различных его системах и увидеть перечень ошибок, негативно влияющих на работу ДВС. Для выявления ошибок данные, полученные таким образом, нужно сверить с базовыми параметрами. В большинстве случаев программа сама указывает на отклонение от нормы. Если нет, то ошибку надо искать по ее коду в каталоге.

После определения причин отклонений от нормы, ошибки достаточно просто устраняются при помощи регулировки тех или иных параметров, влияющих на работу инжектора.

Изменение калибровок ПО (ЭСУД доработка)

ЭСУД доработка

Данный вид регулировки инжектора предполагает внесение изменений в некоторые заводские настройки для оптимизации ПО с целью улучшения технических характеристик ДВС. При этом владельцы машин, на которых было установлено некорректно работающее программное обеспечение, отмечают снижение потребления топливной смеси до указанных производителем значений. Если программное обеспечение работает корректно – расход топлива остается на прежнем уровне. Специалисты отмечают тот факт, что ЭСУД доработка не уменьшает срок эксплуатации двигателя, однако качество топлива, используемого после регулировки, должно быть на высоком уровне.

Коррекция внутренних управляющих программ (чип-тюнинг)

Чип-тюнинг

Чип-тюнинг, как и ЭСУД доработка, также предполагает изменение заводских настроек программного обеспечения с целью устранения тех или иных ошибок в работе ПО. Но конечная цель чип-тюнинга несколько иная, и заключается в существенном увеличении крутящего момента и в получении от двигателя максимальной производительности.

Стоимость, которую владелец автомобиля вынужден платить за получение дополнительной мощности, достаточно высока. Часто в результате чип-тюнинга значительно возрастает расход топлива, снижается ресурс ДВС.

Принимая во внимание вышеизложенную информацию, каждый владелец автомобиля перед тем, как отрегулировать инжектор, должен знать ответ на два вопроса:

Уточняем как отрегулировать холостой ход на ВАЗ 2114

Каждый автолюбитель с большим опытом вождения помнит о том, когда российские дороги был заполнены Жигулями и Москвичами. Эти автомобили отличались тем, что отремонтировать их мог практически каждый автолюбитель самостоятельно.

ВАЗ 2114 — это тоже достаточно простой автомобиль, если речь идёт о ремонте. Справиться с устранением неисправностей на этой машине под силу любому автолюбителю, который хотя бы немного разбирается в машинах.

Практически все ключевые элементы этого авто можно отрегулировать механическим способом, однако некоторые части автомобиля не получится отремонтировать «дедовским методом».

Как поднять обороты холостого хода на инжекторе ВАЗ 2114

Низкие обороты ваз 2114 можно отрегулировать при помощи специального датчика для холостого хода, хотя в современном ВАЗе уже не так просто отрегулировать холостой ход, как это было раньше. Для того, чтобы разобраться во всех нюансах, следует изучить строение некоторых элементов автомобиля.

Из чего состоит инжектор

Инжектор на этом автомобиле состоит не из одной части, а представляет собой сложную конструкцию, включающую:

• датчики;
• ЭБУ;
• форсунки.

Каждая из частей инжектора выполняет определённую функцию, поэтому даже если из строя вышли какие-либо датчики, функционирование автомобиля может быть серьёзно нарушено. Для того, чтобы исправить положение, может потребоваться помощь квалифицированного мастера.

Датчики

Сегодня используются различные технологии и методы для того, чтобы подавать топливо в ВАЗ 2114. Контроль за этим процессом осуществляется при помощи датчиков. Кроме того, автомобиль оборудован дополнительными системами слежения, позволяющими определить косвенные причины его перерасхода.

Самыми популярными из них можно назвать следующие:

1. Датчики кислорода.
2. Датчики коленвала.
3. Датчики ПДЗ.
4. Датчики детонации и некоторые другие.

Как отрегулировать холостой ход на ваз 2114 инжектор

Для того, чтобы успешно справиться с этой задачей, следует убедиться в исправности регулятора для холостого хода. Какие обороты двигателя должны быть на холостом ходу ваз 2114?

Самое главное, они не должны плавать. Это одно из основных условий. В ситуации, когда возникают плавающие обороты двигателя или нарушается нормальное функционирование мотора в момент, когда водитель поставил машину на «нейтралку», следует задуматься о причинах неисправности.

В некоторых случаях происходит повышение оборотов в то время, когда двигатель полностью прогрет. Всё это свидетельствует о проблемах, связанных с работой регулятора холостого хода. Также причина может заключаться и в бедной смеси.

Ещё одна неисправность, которая может являться следствием неправильной работы регулятора, — это слишком низкие обороты на ещё недостаточном прогретом моторе.

Причина неисправности часто заключается в слишком большой подаче воздуха.

Для того, чтобы провести регулировку, потребуется компьютер, способный собрать данные от самых разнообразных датчиков, установленных на автомобиле. Сделать это вручную невозможно. Это означает, что обойтись своими силами не получится. Для ремонта в обязательном порядке требуется наличие специального оборудования.

Дополнительная информация.Как можно сэкономить на ремонте? Для того, чтобы регулировка не обошлась в слишком большую сумму, можно поискать частного механика, который обладает необходимым оборудованием для ремонта.

С помощью компьютера можно открыть тот либо иной клапан. Сделать это иначе практически невозможно. Ни в коем случае не стоит пытаться открыть клапан вручную, ведь это может быть опасно не только для вашего здоровья, но и для автомобиля, который окончательно выйдет из строя в случае неправильного ремонта.

Открывать клапан с помощью компьютера необходимо только с определённой величиной. Если не соблюдать данный показатель, то провести регулировку также не получится.

Правила ремонта

Регулятор холостого хода представляет собой специальный орган исполнительного назначения, который необходим для функционирования двигателя в нормальном режиме. Если он окажется неисправен, то не будет гореть индикатор, который указывается на эту неисправность. Это означает, что определить проблему может быть достаточно просто. Остаётся только устранить её как можно скорее.

Регулятор — это шаговый электродвигатель, дающий возможность гарантировать определённый уровень потока воздуха, который обходит закрытую заслонку.

Уровень потока задаётся электроникой автомобиля. Столь сложная система позволяет работать мотору работать максимально равномерно и стабильно. Также электронная система машины выполняет функцию по защите от внешних факторов, ведь двигатель функционирует в штатном режиме практически при любых обстоятельствах.

У ВАЗ 2114 низкие обороты на холостом ходу

Что же необходимо сделать, чтобы отрегулировать работу столь важной части автомобиля?

1. 1. Первое, что следует сделать, так это выключить аккумулятор. Некоторые водители считают, что достаточно отключить зажигание, однако на самом деле это не так. Нужно отключить так называемую «массу».
   2. Когда это будет сделано, необходимо перейти к отвинчиванию креплений, удерживающих регулятор. Подобным образом можно полностью снять его. Это не составит труда, если делать всё аккуратно и без спешки. Некоторые модели отличаются одной неприятной особенностью. Дело в том, что у них винты заливают особой краской. Иногда их и вовсе рассверливают. В таком случае придётся заняться полным демонтажем корпуса заслонки. Когда это будет сделано, можно заняться разборкой регулятора, а также снять его.



   1. Теперь пришёл черёд чистить посадочный канал. Можно просто промыть его, а потом обработать с помощью мощного потока воздуха. Для этого подойдёт баллончик с газом или простейший компрессор. Разбирать регулятор следует очень аккуратно, иначе возможны любые неприятные последствия. Например, можно запросто повредить обмотку. После этого нужно заняться проверкой втулки. Если что-то не так, то её лучше заменить на новую.
   2. Следующий шаг — определить целостность, которая характерна для пружины. Для этого можно воспользоваться специальным прибором для измерений. Не будет лишним почистить контакты обмотки. Только после этого можно заняться сбором регулятора холостого хода, однако в самом начале надо измерить расстояние от конусной иглы до фланца. Оно должно равняться 23 мм. Если расстояние другое, то необходимо поменять иглу.
   3. Последний этап — это установка регулятора на место, где он находился до того, как был снят с автомобиля. Он имеет собственное посадочное место. Туда его и нужно вернуть. Делать это нужно максимально осторожно. После того, как регулятор окажется на своём месте, к нему нужно подключить штекер. Сделать это можно самостоятельно.

   Теперь пришёл черёд включить электропитание. Двигатель следует завести. Если исправить проблемы так и не получилось, то придётся разбирать регулятор второй раз. Если же и следующая попытка окажется неудачной, то водителю следует порекомендовать перепрошить бортовой компьютер.

   Это может быть актуально для тех, кто приобретал автомобиль на вторичном рынке, однако перепрошивка — это крайняя мера. Обычно всем автовладельцам достаточно разобрать регулятор и отремонтировать его.
