Двигатель. 1 часть
Двигатель. 1 часть.
Всем привет.
Давно я начал замечать что стучат гидрокомпенсаторы. По первой как то "забивал", но со временем начинало надоедать. И я решился на разбор двигателя, а именно снять все гидрокомпенсаторы, промыть их и прокачать. Но и по-ходу заменить масло съемные колпачки.
Для данной процедуры мною были приобретены:

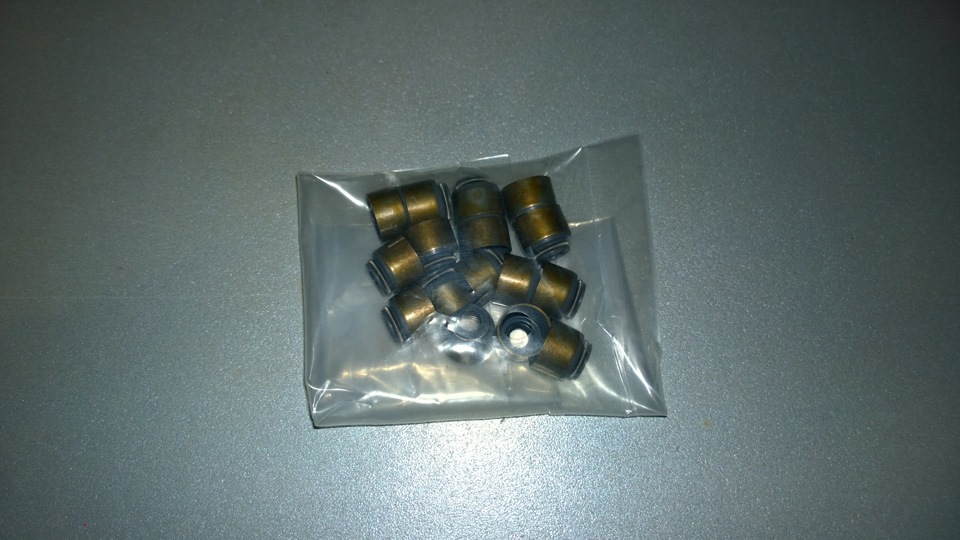

1. Комплект масло съемных колпачков 16 шт.
2. Сальники распредвалов 2 шт.
3. Уплотнения свечных колодцев. 4 шт.

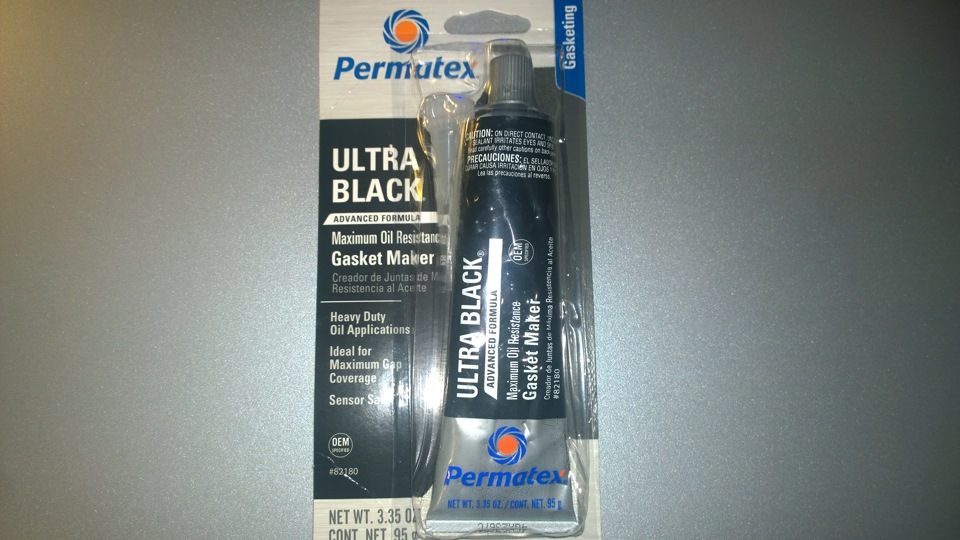

4. Герметик. 1 тюбик

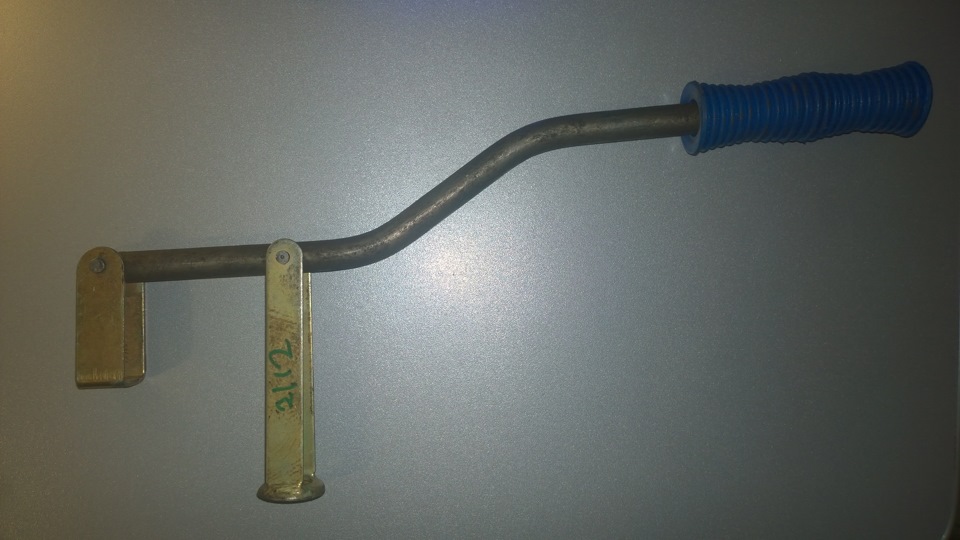

5. Рассухариватель клапанов от Ваз 2112. Идеально подходит.

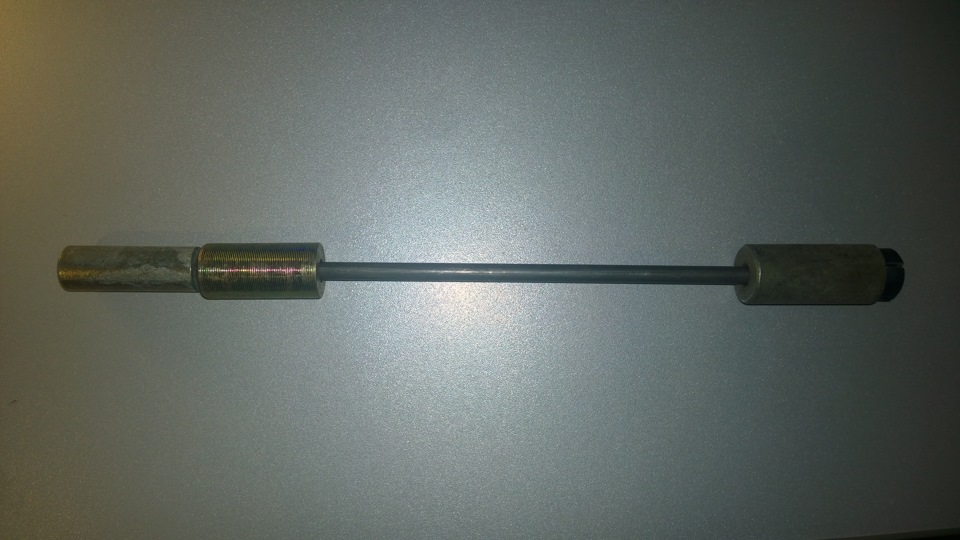

6. Съемник масло съемных колпачков.

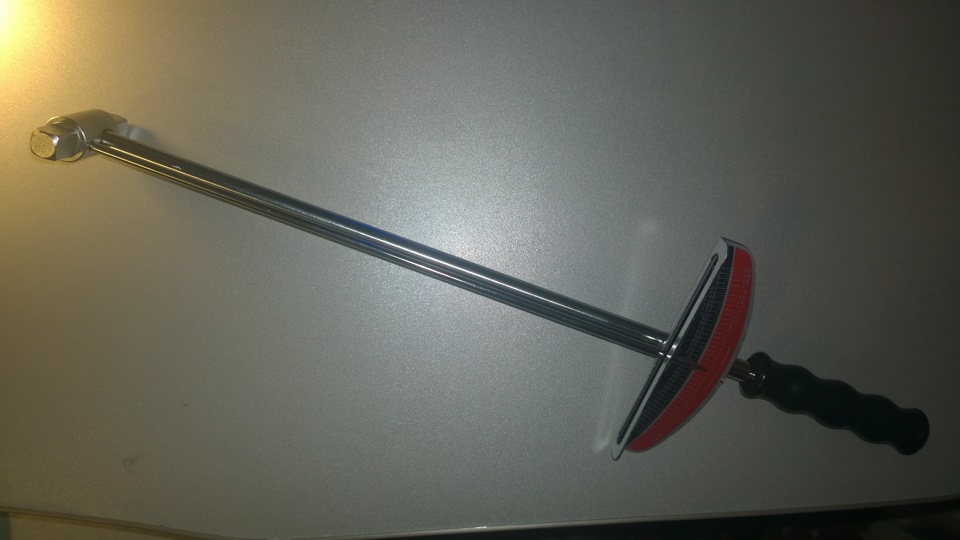

7. Динамометрический ключ.
8. Магнитная палочка. 1 шт.
9. Рожковый ключ на "24" 1 шт.
Хочу сказать огромное СПАСИБО Косте, который активно помогал мне в разборке-сборке двигателя. Один я бы неделю ковырялся.

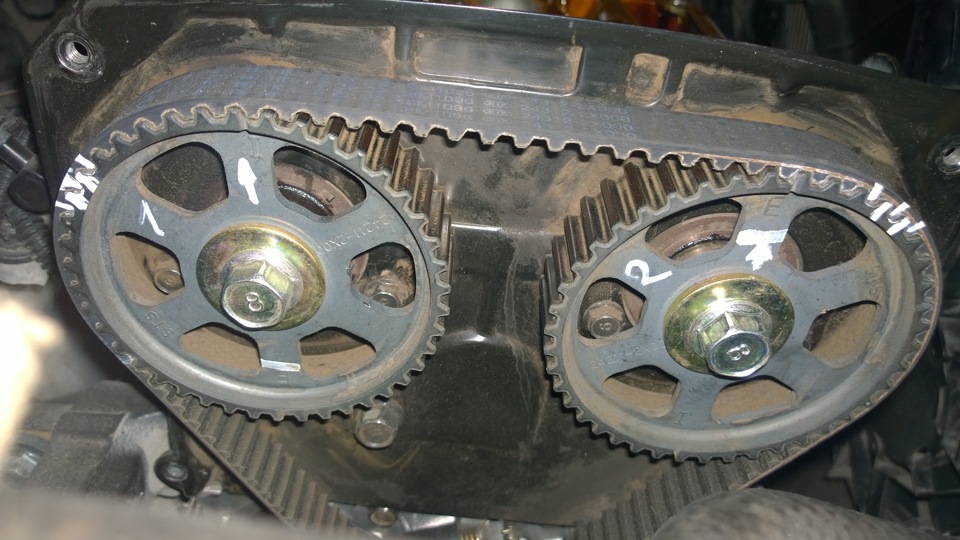

Для начала я дополнительно для себя пометил шкивы распредвалов.
Ну а дальше понеслась…

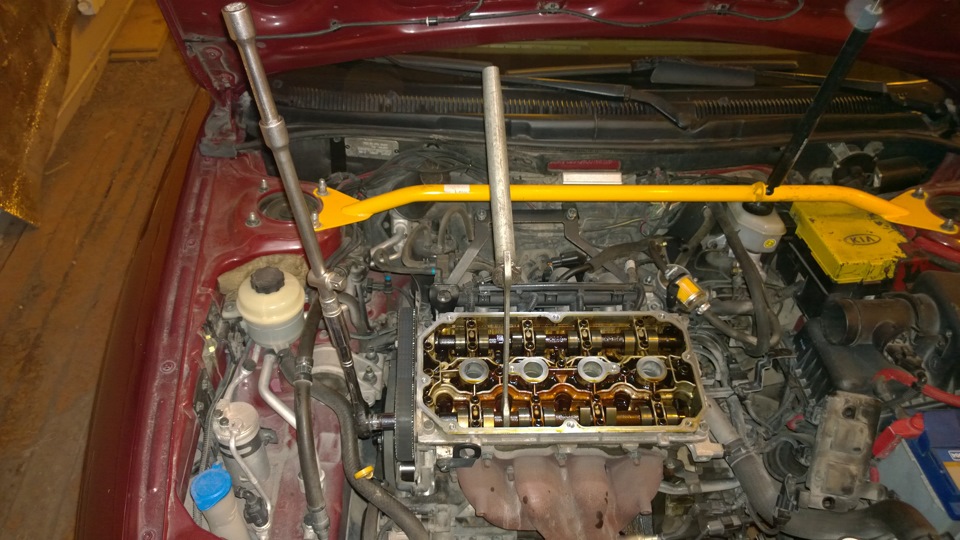

Снял клапанную крышку, и расслабил болты крепления шкивов.

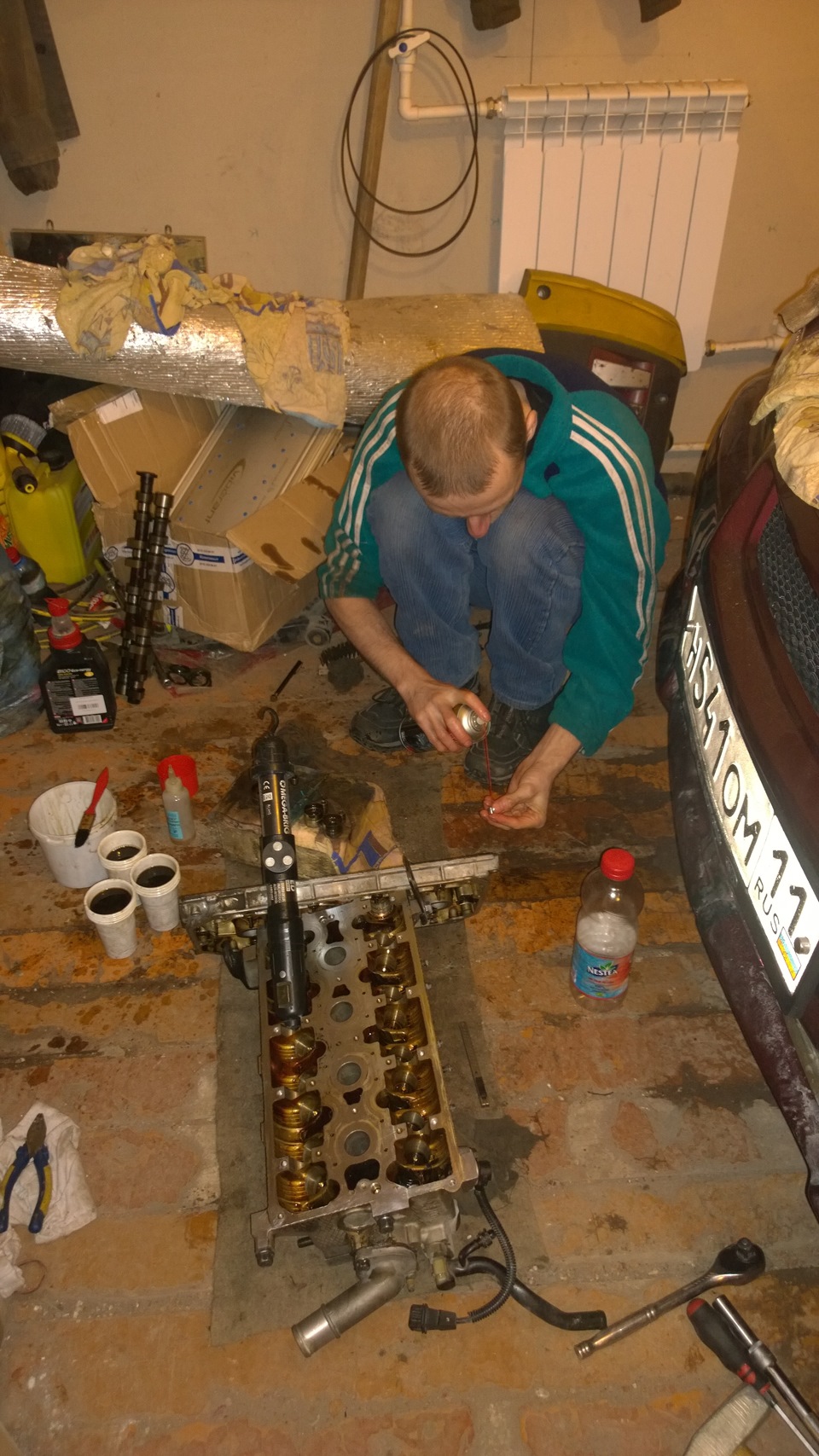

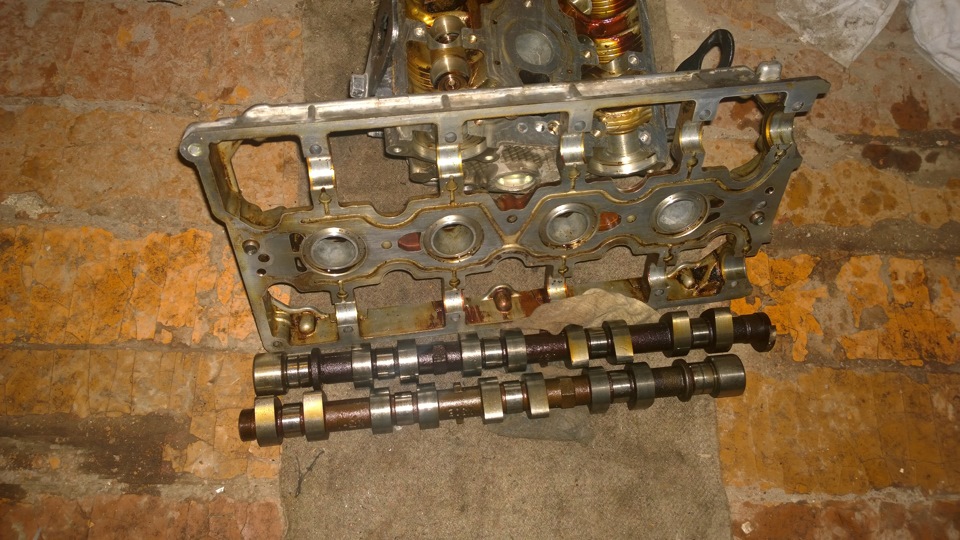

Снял "постель" распредвалов с самими валами

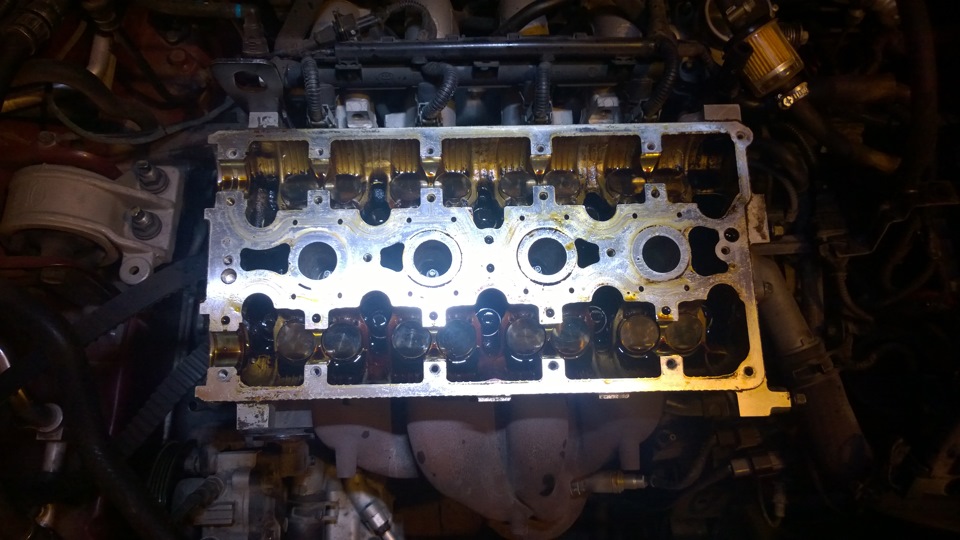

и увидел следующее.

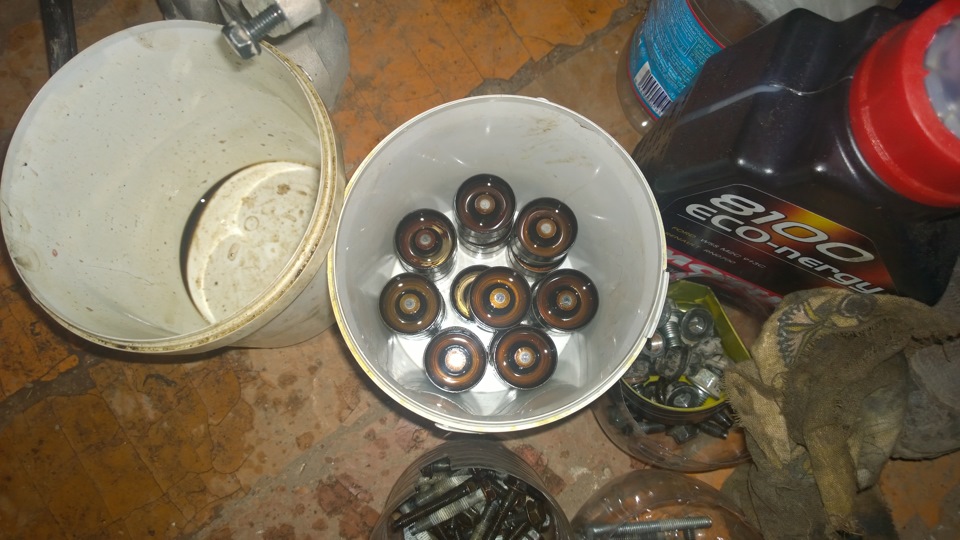

Вытащил гидрики при помощи магнитной палочки.
Разобрал их и замочил в одноразовых стаканчиках с бензином.
И начал их промывать. грязи было жуть.
И уже промытые и прокачанные гидрики.
Дальше мы занялись рассухариванием клапанов.
Сами сухари идеально магнитились на магнитную палочку.

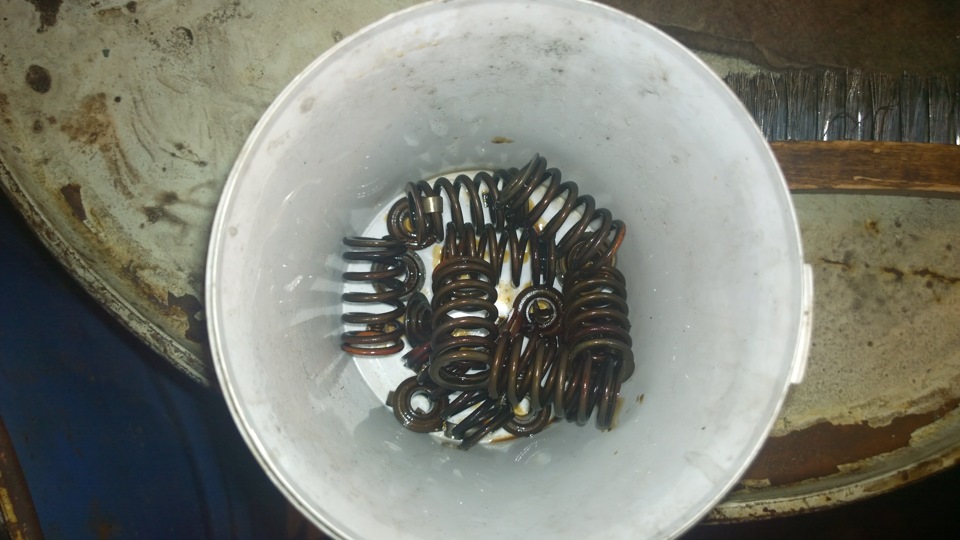

И ложили их в не большое ведерко и туда же пружины. Потом все это дело залили бензинов на отмокание.

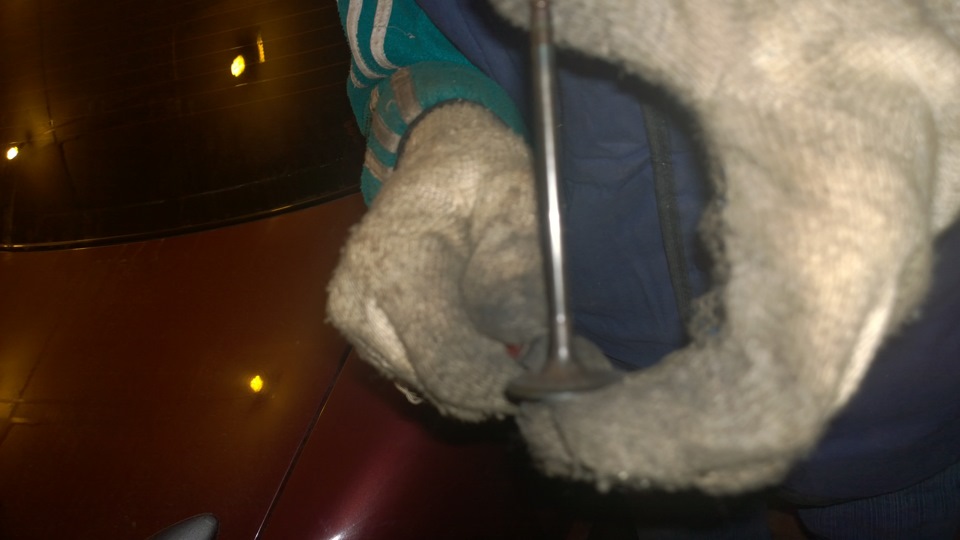

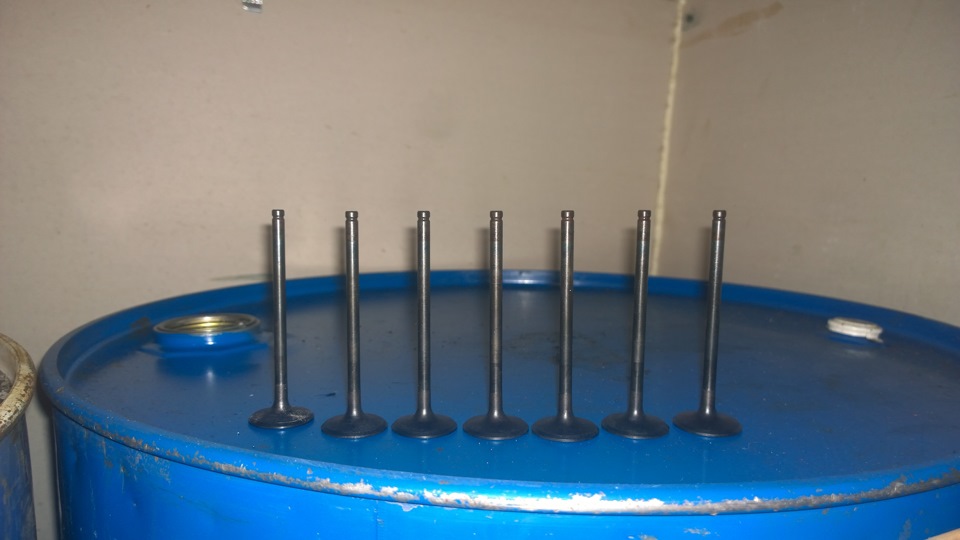

По первой вытащили все впускные клапана.
И соответственно почистили их от нарага.
После проделывания той же самой процедуры с выпускными клапанами (рассухаривания и их чистки) начали менять сами колпачки. Для этого и пригодился ранее приготовленный инструмент.
Фото уже новых колпачков на месте.

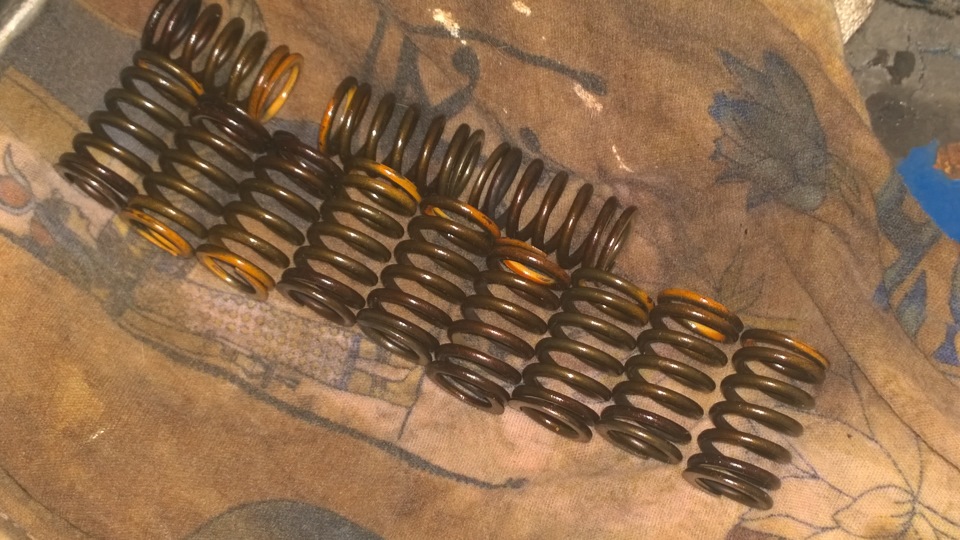

Ну и после небольшого перекура, помыли пружинки с чашками
и начали засухаривать клапана. С засухариванием провозились достаточно продолжительное время. Сухари (цензура) уж больно мелкие и не всегда хотели "садиться" на свое место. Но все же мы их победили.
Киа спектра регулировка клапанов своими руками
Проверка головки блока цилиндров
Максимальная перешлифовка: 0,1 мм
Высота:
TED: 133,9–134,1 мм
BFD: 133,8–134,0 мм
Отклонение от плоскостности: не более 0,20 мм
Проверка клапанов
Зазор:
Впускные клапана:
TED: 0,050–0,060 мм
BFD: 0,040–0,045 мм
Выпускные клапана:
TED: 0,030–0,065 мм
BFD: 0,045–0,050 мм
Предельно допустимое значение: 0,020 мм
Направляющие втулки впускных и выпускных клапанов различны.
Проверка седла клапана
Проверка пружины клапана
Проверка распределительного вала
Номинальный диаметр:
TED: 26,940–26,965 мм
BFD: 25,940–25,965 мм
Минимально допустимый диаметр:
TED: 26,910 мм
Предельно допустимая овальность: 0,05 мм
Проверка гидравлических компенсаторов зазоров клапанов
Диаметр: 29,959–29,975 мм
Проверка блоков цилиндров
Перед перешлифовкой блока цилиндров измерьте высоту блока цилиндров от оси коленчатого вала до верхней сопрягаемой поверхности.
Проверка распылителей для охлаждения поршней
Проверка поршней Предупреждение
При замене поршня, также необходимо заменить поршневые кольца.
Проверка поршневых колец
Проверка поршневых пальцев
Проверка шатунов
Внутренний диаметр головки шатуна:
TED: 20,003–20,013 мм
BFD: 19,943–19,961 мм
Проверка коленчатого вала
Биение: 0,04 мм
Диаметры шеек коренных подшипников коленчатого вала:
1-й ремонтный размер (+0,25 мм):
TED: 54,688–54,706
BFD: 49,688–49,706
2-й ремонтный размер (+0,50 мм):
TED: 54,438–54,456
BFD: 49,438–49,456
3-й ремонтный размер: (+0,75 мм):
TED: 54,188–54,206
BFD: 49,188–49,206
Диаметры шеек шатунных подшипников коленчатого вала:
1-й ремонтный размер (+0,25 мм):
TED: 44,690–44,708
BFD: 39,960–39,706
2-й ремонтный размер (+0,50 мм):
TED: 44,440–44,458
BFD: 39,440–39,456
3-й ремонтный размер (+0,75 мм):
TED: 44,190–44,208
BFD: 39,190–39,206
Проверка зубчатого ремня Предупреждение
Сильно не перегибайте зубчатый ремень и не меняйте направление его вращения. Не позволяйте маслу и смазочному материалу входить в контакт с зубчатым ремнем, так как это приведет к его разрушению.
Механизм натяжения зубчатого ремня и направляющий ролик Предупреждение
Не проводите чистку ролика механизма натяжения или направляющего ролика зубчатого ремня с использованием очищающих жидкостей. Допускается притирание роликов чистой мягкой ветошью. Не поцарапайте рабочие поверхности роликов, так как это приведет к преждевременному износу зубчатого ремня.
Пружина механизма натяжения
Шкифы распределительных валов Предупреждение
Не проводите чистку шкивов с использованием очищающих жидкостей. При необходимости, используйте для их очистки чистую мягкую ветошь. Не поцарапайте рабочие поверхности шкивов, так как это приведет к преждевременному износу зубчатого ремня.
Устройство двигателя киа спектра
Бензиновый двигатель Киа Спектра 1.6 л. мощностью 101 лошадиную силу, это 4 цилиндровый бензиновый агрегат с чугунным блоком и 16-клапанным механизмом ГРМ. Мотор оказался на редкость удачным и практически не доставляет проблем своим владельцам. Меняйте вовремя ремень ГРМ (поскольку гнет клапана при обрыве), масло и фильтра. И можно ездить довольно долго вообще без проблем. Некоторые таксисты могут похвастать пробегом более 400 тысяч километров!
Устройство двигателя Киа Спектра 1.6 л.
Двигатель Kia Spectra 1.6 литра имеет заводское обозначение S6D. Это рядный 4 цилиндровый, 16 клапанный мотор с верхним расположением двух распределительных валов. Блок цилиндров чугунный, головка блока выполнена из алюминиевого сплава и имеет гидрокомпенсаторы. Блок цилиндров двигателя представляет собой единую отливку, образующую цилиндры, рубашку охлаждения и каналы масляной магистрали. Нумерация цилиндров двигателя ведется от шкива коленчатого вала. Блок изготовлен из специального высокопрочного чугуна, цилиндры расточены непосредственно в теле блока.
Система питания двигателя состоит из топливного модуля, установленного в топливном баке, дроссельного узла, фильтра тонкой очистки топлива, регулятора давления топлива, форсунок, топливопроводов и воздушного фильтра.
Система зажигания микропроцессорная, управляемая контроллером (электронным блоком управления). Контроллер также управляет системой распределенного впрыска топлива. Система зажигания при эксплуатации не требует обслуживания и регулировки.
Головка блока цилиндров двигателя Kia Spectra 1.6 л.
Головка блока цилиндров Спектра, изготовленная из алюминиевого сплава, общая для всех цилиндров двигателя. В нижней части головки блока цилиндров отлиты каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания. В головку запрессованы седла и направляющие втулки клапанов. Впускные и выпускные клапаны имеют по одной пружине, зафиксированной через тарелку двумя сухарями. Двигатель с двумя пятиопорными распределительными валами имеет по четыре клапана на каждый цилиндр: два впускных и два выпускных. Привод клапанов осуществляется от распределительных валов, которые непосредственно воздействуют на клапаны через гидрокомпенсаторы, выполняющие одновременно функцию толкателей. Распределительные валы впускных и выпускных клапанов приводятся во вращение от коленчатого вала двигателя армированным зубчатым ремнем. Свечи вварачиваются вертикально, для чего в головке блока имеются специальные колодцы.
Привод ГРМ двигателя Киа Спектра
Привод газораспределительного механизма ременный. Собственно на первый взгляд никаких проблем с заменой быть не должно. Вашему вниманию предлагаем схему ГРМ Kia Spectra (выше на фото). Обратите внимание на все метки. Они должны быть выставлены именно так, как на рисунке и никак иначе (если вы перепутаете буквы на шкивах, то правильно поставить не получится). Что бы проверить правильность установки посчитайте количество зубъев на ремне между шкивами распредвала должно быть ровно 17. Довольно часто ремень ставят неправильно, тогда этих зубьев там 16, значит нормальной работы мотор уже показывать не будет. Опытные мастера перед снятием ремня ставят специальную оправку, которая не позволяет проворачиваться (немного смещаться) шкивам распредвалов между собой. Такие оправки сегодня можно купить в любом крупном магазине запчастей. Без оправки шкивы так и наровят сместится. Фиксатор для шкивов распредвала можно сделать из подручных материалов, смотрим фото далее.
Еще одна особенность мотора Спектры заключается в расположении водяной помпы. Конечно помпа не вращается за счет ремня ГРМ, как на некоторых других машинах, однако при замене водяного насоса ремень ГРМ снимать придется. Без этого подобраться к корпусу помпы невозможно.
Характеристики двигателя Спектра 1.6 л.
- Рабочий объем – 1594 см3
- Количество цилиндров – 4
- Количество клапанов – 16
- Диаметр цилиндра – 78 мм
- Ход поршня – 83.4 мм
- Привод ГРМ – ремень
- Мощность л.с.(кВт) – 101 (74) при 5500 об. в мин.
- Крутящий момент – 144 Нм при 4500 об. в мин.
- Максимальная скорость – 186 км/ч
- Разгон до первой сотни – 11.6 секунд
- Тип топлива – бензин АИ-92
- Расход топлива по городу – 8.2 литров
- Расход топлива в смешанном цикле – 7.1 литра
- Расход топлива по трассе – 6.2 литра
Конструктивно данный мотор весьма похож на силовой агрегат Мазда 323. Однако подвергся серьезным доработкам корейских инженеров. Например на древних моторах Mazda 323 можно встретить систему зажигания с использованием трамблера. На Спектре трамблера естественно нет, там стоят катушки подающие искру на свечи, используя данные с датчика положения коленвала.
В этой статье речь пойдет об автомобиле, который часто можно встретить на дорогах нашей страны. Около 15 лет назад появились его первые экземпляры, еще иностранной сборки, затем производство было локализовано и, в течение нескольких лет, машина выпускалась у нас на заводе ИжАвто. Киа Спектра, а именно ее мы имеем в виду, за это время завоевала доверие и внимание многих автолюбителей, которые желают получить машину надежную, неприхотливую, но при этом с хорошими ходовыми качествами и уровнем комфорта за невысокую цену. Одним из важнейших узлов этого автомобиля является двигатель Киа Спектра, он известен также неплохими характеристиками, надежностью и общей беспроблемностью в пределах срока службы. Так же этот мотор обладает рядом особенностей, о которых стоит рассказать, так как они могут заинтересовать как людей, желающих приобрести эту машину, так и ее настоящих владельцев.
Киа Спектра с двигателем 1.6 16V DOHC 2008 модельный год российская сборка
Всем нам знакомая Спектра, так популярная в сегменте бюджетных и недорогих иномарок в нашей стране это, как правило, модель автомобиля российской сборки. С 2004 по 2011 год эти машины производились на заводе ИжАвто. Их комплектации и оснащение сильно отличаются от автомобилей под тем же названием, которые производились в Южной Корее и других странах и предназначались для рынков США и Европы. В модельном ряду двигателей Киа Спектра всего три агрегата, все они бензиновые:
- 1,6-литровый агрегат, мощностью 101 л.с (в моделях для американского рынка она составляла 107 л.с.)
- 1.8 литра, мощностью 125 сил
- 2.0 литра, мощностью 132 лошадиных силы
Моторы 1.8 и, особенно, 2.0 встречаются в России очень редко, разве что на машинах первых годов выпуска и привезенных из-за рубежа, и очень жаль, ведь именно они делали этот автомобиль таким каким он был знаком покупателям в Корее и США. Вместе с большим списком опций, в который входили АКПП, круиз-контроль, куча подушек безопасности и многое другое, эти агрегаты поднимали Спектру на уровень значительно выше бюджетного, приближая авто вплотную к среднему классу. У нас же более известен 1,6-литровый двигатель Киа, который, кстати, не лишен собственных достоинств, тогда как о его недостатках вспоминают редко.
Конструкция двигателя
В начале своего выпуска, Киа Спектра комплектовали двигателями, собранными по лицензии Mazda, но производитель быстро отошел от этой практики, создав собственную разработку мотора. Этот бензиновый четырехцилиндровый вариант и лег в основу линейки двигателей для Спектры. Так как в России Спектра выпускалась только с мотором 1.6, другие модификации крайне редки, поэтому стоит подробнее остановиться на нем, тем более что агрегаты с увеличенным объемом имеют схожую конструкцию.
Двигатель Киа Спектра четырехцилиндровый 16-клапанный, инжекторный. Механизм газораспределения использует систему DOHC. В ней используется два распределительных вала, которые управляют открытием и закрытием клапанов. Сама головка блока цилиндров алюминиевая, герметично соединяется с блоком цилиндров при помощи болтов. В двигателях Спектра используются гидрокомпенсаторы, что является данью предшественникам от Mazda, несколько усложняет конструкцию, но избавляет от необходимости раз в 100 000 километров пробега регулировать клапана. Блок цилиндров отливается из чугуна, что дает возможность расточки цилиндров в случае необходимости капитального ремонта.
Двигатель Киа Спектра 16V DOHC
В качестве привода механизма газораспределения используется зубчатый ремень ГРМ, который передает вращающий момент от коленвала двум распредвалам, расположенным в ГБЦ. Ременный привод ГРМ Киа Спектра требует к себе определенного внимания. Замена ремня рекомендуется каждые 60 тысяч километров пробега. При обрыве ремня ГРМ Спектра гнет клапана, проблема устраняется только капитальным ремонтом с заменой клапанов.
Конструкцию двигателей Киа Спектра нельзя назвать новой, но она остается достаточно современной даже спустя несколько лет после окончания выпуска этой модели.Некоторые известные производители автомобилей до сих пор предлагают комплектации машин с гораздо более устаревшими вариантами конструкции, к примеру, восьмиклапанные модификации. Что касается силового агрегата Спектры, то в нем не используются такие распространенные на сегодняшний день технологии как система изменения фаз газораспределения и непосредственный впрыск, которые дают некоторый прирост мощности (до 30-40 лошадиных сил) и используются на многих автомобилях марок Форд, Хендай и других.
Основные неисправности и особенности моторов Спектры
В отличие от автомобилей с более новыми системами впрыска GDI, FSI и другими, оснащенных чувствительным к октановому числу и качеству топлива оборудованием, Киа Спектра хорошо переваривает 92-й бензин. Из-за некачественного топлива почти не возникает серьезных проблем, хотя иногда может загореться Check Engine. Обычно индикатор сам гаснет как только состав бензина нормализуется.
Много споров возникает по поводу ресурса двигателя Спектры. Многие автомобилисты здесь вспоминают тот факт, что в автомобиле используется двигатель, корни которого уходят к японским моторам, которые ставились на Mazda 323, а они чуть ли не «миллионники». К сожалению они не правы. Во-первых, моторы Mazda 323 никогда небыли «миллионниками», эта цифра явно завышена. Во-вторых, агрегат 1.6 литра, который ставился на Спектры российской сборки, имеет мало общего с его японскими предшественниками. Однако общая конструкция и неплохое качество изготовления, характерные для времени начала выпуска Киа Спектры, делают ее двигатели действительно достаточно долговечными. В настоящее время нередко можно встретить машины с 200 — 300 тысячами километров пробега без проблем со стороны двигателя и топливной системы. Большое количество проданных автомобилей, низкий процент обращений в сервисные центры и наличие машин с большими пробегами в нормальном состоянии позволяет предположить что ресурс моторов Киа Спектра на практике может превосходить 350 — 400 тысяч километров пробега.
К основным неисправностям и наиболее распространенным проблемам относят:
- троение и плавающие обороты, что часто требует замены свечей
- горящий индикатор Check Engine, причиной обычно является плохой бензин или неисправность электрики
- перегрев, связанный с выходом из строя термостата
- неисправности различных датчиков системы двигателя
- обрыв ремня ГРМ
- высокий расход масла, устраняется заменой поршневых колец
Большинство неисправностей не являются следствием конструктивных недостатков и могут быть успешно предупреждены своевременной заменой деталей из группы риска и техническим обслуживанием.
За более десятка лет эксплуатации модели накопилось много положительных отзывов о двигателях этой машины. Если учитывать их и низкую статистику поломок, можно с уверенностью сказать, что при своевременном обслуживании, использовании моторного масла Киа Спектра и топлива, мотор этого автомобиля может проходить несколько сотен тысяч километров не создавая проблем его владельцу.
Общая информация об автомобиле.
Автомобиль Kia Spectra был разработан для истинных ценителей комфорта и стиля, что прекрасно сочетается с безопасностью.
Под капотом находится 1,6-литровый бензиновый двигатель, способный развивать мощность до 101,5 л.с.
При проектировании подвески были вовлечены все самые новые технологии, способны создавать комфорт и полный контроль при вождении по неровным дорожным участкам.
В плане безопасности разработчики так же потрудились на славу, создав все необходимые для этого условия: большая площадь тормозных колодок в сочетании с усиленными суппортами значительно сокращают тормозной путь и увеличивают уровень безопасности на дороге.
Дизайн Киа Спектра также был разработан с комфортом – обтекаемость кузова как бы говорит о плавном и уверенном движении. Гладкие формы пар и задних фонарей лишь подчеркивают силуэт автомобиля. В салоне Спектры все сделано с удобством для пассажиров и водителя. Установлен кондиционер и обогреватель, управление которыми производится при помощи специальных рукояток. Сидения сделаны из качественных материалов, а расстояние между ними подобрано так, чтобы для пассажиров было достаточно свободного места. Ими будет ощущаться высокий уровень комфорта даже во время длительных поездок.
К тому же, салон оснащен различными приятными мелочами, вроде солнцезащитных козырьков и держателей для стаканов – это сделает пребывание в автомобиле еще более приятным.
Ремонт Kia Spectra проводится в специализированных автомастерских, хотя это можно провести и своими руками. Для качественного ремонта вы можете воспользоваться онлайн руководством, а также скачать его.
Оценивая модель Spectra можно с уверенностью сказать, что она сочетает в себе все те качества, которые должны быть в комфортном семейном автомобиле. Начиная от просторного кузова и вместительного багажника, а заканчивая надежным и экономичным двигателем.
Существует также новая модификация «Спектры» – SX, которая находится на порядок выше своих предшественников. Обновление интерьера и подвески придают ей спортивного вида.
Kia Spectra. Шум работы клапанного механизма двигателя
Каким бы надежным ни был автомобиль, приходит время, и вы вынуждены ехать на СТО для диагностики и ремонта неисправностей. При этом большую часть поломок можно исправить своими руками, но есть и такие, в устранении которых могут помочь только профессионалы. Стук клапанов — распространенная проблема, которая по сложности устранения находится где-то посередине. В одних случаях, выявить неисправность и произвести ремонт удается самостоятельно, а в других — приходится обращаться к мастеру за помощью.
Как диагностировать стук
Без достаточного опыта, автовладельцам порой трудно определить проблему на слух. Это не удивительно, ведь источником посторонних шумов может быть что угодно — коленвал, подшипники, неисправный ремень и клапана. Но в отличие от других звуков, стук клапанов выдает себя характерной звонкостью, с определенным металлическим постукиванием, вблизи газораспределительного механизма. Кроме того, необычный шум проявляется, вне зависимости от числа оборотов двигателя.
Распознать, что стучат клапана, на практике несложно, а вот диагностировать их неисправность, порой, не удается даже автовладельцам с опытом. Но для подтверждения или опровержения подозрений, можно произвести диагностику своими руками. Для этого:
-Поднимите капот, после чего открутите крышку с заливного отверстия двигателя (через которое льется масло).
-Прислушайтесь к работе мотора. Если громкость звука возрастает, причиной проблемы являются клапана.
-Поставьте возле детали, которую вы подозреваете в неисправности, стетоскоп. С помощью этого прибора, можно с точностью определить причину постороннего шума.
Причины стука
Стук клапанов может быть вызван многими причинами, каждая из которых достойна отдельного внимания. При этом учтите, что все машины оснащены распределительным валом (в верхней части двигателя), а работу клапанов обеспечивают элементы этого узла — стержни или по-другому толкатели.
Так почему же стучат клапана? Выделим главные причины:
-Изменение зазора между клапанами и толкателями. При выпуске автомобиля, производится точная настройка расстояния между стержнями и клапанами. В случае отклонения параметра от нормы (снижения или повышения), появляется «металлическое» постукивание.
-Заправка автомобиля низкокачественным горючим. В случае применения плохого топлива, появляется детонация двигателя, из-за чего страдают и клапана.
-Нехватка давления масла при разгоне. Бывает ситуации, когда стук клапанов появляется, только при движении на большой скорости или же в момент разгона. Причина — недостаточное, для увеличения оборотов, давление в системе смазки двигателя.
-Неправильная установка или сбившееся положение ремня ГРМ (как выставить метки и натянуть ремень ГРМ).
-Естественный износ. Если на вашем авто стучат клапана, это часто свидетельствует о банальной изношенности детали и необходимости ее замены.
Почему появляется стук клапанов на холодном двигателе
При проведении проверки, обращайте внимание на один из главных параметров — температуру двигателя. Бывают ситуации, когда посторонний звук появляется только на холодном или горячем моторе. Если «привязать» стук клапанов к этому параметру, можно сделать дополнительные выводы. Так, если посторонний звук появляется только на холодном двигателе, то причины следующие:
Сужение клапанов. Не секрет, что, в процессе нагрева, металл имеет свойство увеличиваться в объемах, а при охлаждении — уменьшаться. По этой причине, расстояние между клапанами (на холодном моторе) может быть небольшим, а после достижения двигателем рабочей температуры, оно возвращается к заводскому параметру.
Износ мотора. Вторая причина, из-за чего стучат клапана — изношенность самого двигателя.
Получается, что промежуток между клапанами и стержнями не соответствует установленному на заводе параметру, а вот проявляется это только на холодном моторе. Как только двигатель прогревается, проблема исчезает.
Почему стучат клапана на горячем двигателе
Если проблема проявляет себя и после прогрева, причины могут быть следующие:
-Дефицит масла в бачке.
-Загрязнение масляного фильтра.
-Недостаточная протяжка болтов крепления распредвала к постели.
Кроме того, посторонний звук может быть вызван не только стуком клапанов, но и гидравлическими компенсаторами.
Как отрегулировать зазоры клапанов
Самое легкое и быстрое решение проблемы — направиться на СТО и поручить устранение посторонних звуков профессионалам. Но, к сожалению, финансовые возможности не всегда позволяют такую роскошь, и приходится решать проблемы своими руками. Возможны и другие ситуации, когда автовладельцу интересно возиться с машиной, и лично набираться опыта ремонта.
Если вы обнаружили, что в двигателе стучат клапана, и приняли решение самостоятельно устранить проблему, будьте готовы к серьезной работе. Достаточно одной ошибки, и звук станет еще громче. Вот почему, за устранение стука, не стоит браться начинающему автовладельцу. Здесь важно четко знать последовательность действий, и соблюдать ее. Во избежание ошибок, изучите инструкцию по ремонту авто. Краткий алгоритм приведен ниже:
-Слейте масло с двигателя.
-Демонтируйте заглушку головки блока цилиндров. Это необходимо, чтобы получить доступ к клапанам.
-Прокрутите распредвал таким образом, чтобы метка, установленная на шкиве, совпала с выступом установки.
-Зазор между клапанами и стержнями определите на ощупь. При этом меняйте расстояние, с помощью регулировочной шайбы.
-Прокрутите шайбу определенное число раз (здесь все зависит от марки и модификации автомобиля).
-Верните на место все детали, после чего проверьте — устранился стук клапанов или нет.
Если, после проведенных работ, проблема не была устранена, направляйтесь на СТО и отдавайте автомобиль в руки мастерам. В такой ситуации, настроить зазор своими руками вряд ли получится. Бывают ситуации, когда причиной постороннего шума являются другие поломки. Но нельзя исключать и ситуацию, что предыдущая регулировка была выполнена неправильно.
