Как отрегулировать тормоза на ваз 2114

Как отрегулировать тормоза на ваз 2114

Свободный ход педали тормоза — это ход педали от ее верхнего положения до начала срабатывания тормозных механизмов. Он должен составлять 3-5 мм.

Регулировка

2. Измеряем свободный ход педали тормоза (см. "Педаль тормоза — проверка свободного хода"). Если величина свободного хода не соответствует требуемой, регулируем ее положение.

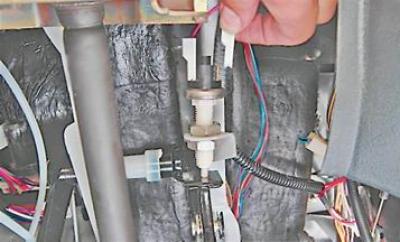

3. Снимаем колодки проводов с выводов выключателя сигналов торможения.

Как отрегулировать тормоза на ваз 2114

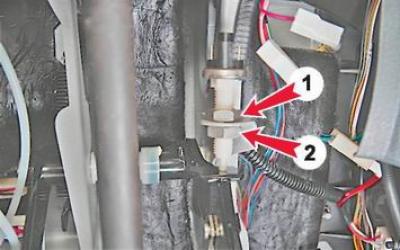

4. Рожковым ключом на 19 мм ослабляем затяжку одной из двух контргаек выключателя. Выключатель сигналов торможения одновременно является упором педали тормоза в ее верхнем положении. Чтобы уменьшить свободный ход — наворачиваем гайку (1) на выключатель и затягиваем гайку (2). Чтобы увеличить свободный ход — отворачиваем гайку (2) и затягиваем гайку (1).

Как отрегулировать тормоза на ваз 2114

5. Нажав несколько раз на педаль тормоза, проверяем работу сигналов торможения.

Проверка трубопроводов и соединений

Для предупреждения внезапного отказа тормозной системы тщательно проверьте состояние всех трубопроводов и соединений, обращая внимание на следующее:

— металлические трубопроводы не должны иметь забоин, царапин, натиров, активных очагов коррозии и должны быть расположены вдали от острых кромок, которые могут их повредить;

— тормозные шланги не должны иметь видимых невооруженным глазом трещин на наружной оболочке и следов перетирания; на них не должны попадать минеральные масла и смазки, растворяющие резину; сильным нажатием на педаль тормоза проверьте, не появится ли на шлангах вздутия, свидетельствующие об их разрушении;

— все скобы крепления трубопроводов должны быть целыми и хорошо затянутыми; ослабление крепления или разрушение скоб приводит к вибрации трубопроводов, вызывающей их поломки;

— не допускается утечка жидкости из соединений главного цилиндра с бачком и из штуцеров, при необходимости замените втулки бачка и затяните гайки, не подвергая трубопроводы деформации.

При затягивании гаек трубопроводов пользуйтесь ключом 67.7812.9525.

Обнаруженные неисправности устраните, заменяя поврежденные детали новыми.

Гибкие шланги, независимо от их состояния, заменяйте новыми после 125000 км пробега или после пяти лет эксплуатации автомобиля, чтобы предупредить внезапные разрывы вследствие старения.

Проверка работоспособности вакуумного усилителя

Нажмите 5-6 раз на педаль тормоза при неработающем двигателе, чтобы создать в полостях "А" и "В" (см. рис. 6-2) одинаковое давление, близкое к атмосферному. Одновременно по усилию, прикладываемому к педали, определите, нет ли заедания корпуса клапана.

Удерживая педаль тормоза в нажатом положении, запустите двигатель. При исправном вакуумном усилителе педаль тормоза после запуска двигателя должна "уйти вперед".

Если педаль тормоза не "уходит вперед", проверьте крепление наконечника шланга, состояние и крепление фланца наконечника в усилителе, шланга к наконечнику и штуцеру впускной трубы двигателя, так как ослабление крепления или их повреждение резко снижает разрежение в полости "А" и эффективность работы усилителя.

Регулировка привода тормозов

Свободный ход педали тормоза при неработающем двигателе должен составлять 3-5 мм. Регулировку осуществляют перемещением выключателя 10 (рис. 6-11) стоп-сигнала при отпущенных гайках 8 и 9. Выключатель установите так, чтобы его буфер упирался в упор педали, а свободный ход педали равнялся 3-5 мм.

8 этом положении выключателя затяните гайки 8 и 9.

Рис. 6-11. Привод тормозов: 1 главный цилиндр; 2 — бачок; 3 — датчик аварийного уровня жидкости; 4 — вакуумный усилитель; 5 — толкатель; 6 — педаль тормоза; 7 — буфер выключателя стоп-сигнала; 8, 9 — гайки крепления стоп-сигнала; 10 — выключатель стоп-сигнала; 11 — возвратная пружина педали

ПРЕДУПРЕЖДЕНИЕ. Свободный ход педали тормоза регулируйте при неработающем двигателе.

Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение. При этом клапан 18 (см. рис. 6-2), прижимаясь к корпусу 21, разобщает полости "А" и "В" и происходит неполное растормаживание колес при отпущенной педали.

Если перемещением выключателя стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 4 относительно плоскости крепления фланца главного цилиндра (размер 1,25 -0,2 мм). Этот размер можно установить, придерживая специальным ключом конец штока, а другим ключом завертывая или отвертывая болт 4.

Регулировка стояночной тормозной системы

Если стояночная тормозная система не удерживает автомобиль на уклоне 25% при перемещении рычага на 4-8 зубцов сектора, отрегулируйте систему в следующем порядке:

— ослабьте контргайку 7 (см. рис. 6-9) натяжного устройства и, завертывая регулировочную гайку 6, натяните трос;

— проверьте полный ход рычага 2, который должен быть 2-4 зубьев по сектору, затем затяните контргайку.

Выполнив несколько торможений, убедитесь, что ход рычага не изменился, а колеса вращаются свободно, без прихватывания при полностью опущенном рычаге 2.

Проверка работоспособности регулятора давления на автомобиле

Установите автомобиль на подъемник или смотровую канаву, очистите регулятор давления и детали его привода от грязи.

Внешним осмотром убедитесь, что регулятор давления и детали его привода не имеют повреждений, отсутствует подтекание тормозной жидкости, заглушка 24 (см. рис. 6-4) утоплена в отверстие корпуса на 1-2 мм, отсутствует люфт в соединении серьги 11 (см. рис. 6-3) с упругим рычагом 10 и пальцем 15 кронштейна.

Попросите помощника нажать на педаль тормоза. Поршень 2 (см. рис. 6-4) при этом должен выдвигаться из корпуса на 1,6-2,4 мм, сжимая пластинчатую пружину 7 (см. рис. 6-3) до упора ее в рычаг 5. Рычаг 5, преодолевая усилие со стороны упругого рычага 10, повернется относительно штифта 4.

Несоответствие перечисленным требованиям, отсутствие хода поршня, а также его недостаточный или чрезмерный ход свидетельствует о неисправности регулятора или его привода. В этом случае отремонтируйте или замените регулятор давления, а после его установки отрегулируйте его привод (см. главу "Регулировка привода регулятора давления").

Читайте так же:
Механизм регулировки спинки сидения уаз патриот

Удаление воздуха из гидропривода

Прокачка тормозов необходима для удаления воздуха из гидропривода, который значительно снижает эффективность рабочей тормозной системы. Воздух может попасть в гидропривод вследствие разгерметизации системы при ремонте или замене отдельных узлов, а также при замене тормозной жидкости. На наличие воздуха в приводе тормозов указывает увеличенный ход педали тормоза и ее "мягкость".

Перед удалением воздуха из тормозной системы убедитесь в герметичности всех узлов привода тормозов и их соединений, очистите крышку и поверхность вокруг крышки бачка, заполните бачок тормозной жидкостью до метки "МАХ". Затем тщательно очистите штуцеры для удаления воздуха и снимите с них защитные колпачки.

Примечание. Не рекомендуется применять жидкость, слитую из системы для заполнения бачка, так как она насыщена воздухом, влагой и, возможно, загрязнена.

Воздух из системы удаляют сначала из одного контура, затем из другого, начиная с колесных цилиндров задних тормозов.

Наденьте на головку штуцера 1 (рис. 6-12) резиновый шланг 2 для слива жидкости, а его свободный конец опустите в прозрачный сосуд 3, частично заполненный жидкостью.

Как отрегулировать тормоза на ваз 2114

Рис. 6-12. Удаление воздуха из гидропривода тормозов: 1 — штуцер для прокачки; 2 — шланг; 3 — сосуд с жидкостью.

Резко нажав на педаль тормоза 3-5 раз с интервалами 2-3 с, отверните на 1/2-3/4 оборота штуцер при нажатой педали. Продолжая нажимать на педаль, вытесните находящуюся в системе жидкость вместе с воздухом через шланг в сосуд. После того как педаль тормоза достигнет переднего крайнего положения и истечение жидкости через шланг прекратится, заверните штуцер выпуска воздуха до отказа. Повторяйте эти операции до тех пор, пока не прекратится выход пузырьков из шланга,

Удерживая педаль в нажатом положении, заверните штуцер до отказа и снимите шланг. Протрите насухо штуцер и наденьте защитный колпачок.

Повторите операции для других колес, сначала на втором колесе этого же контура, а затем последовательно на обоих колесах другого контура.

При удалении воздуха следите за наличием жидкости в бачке, не допуская обнажение его дна, так как при этом в систему вновь попадет воздух.

При отсутствии в приводе тормозов воздуха педаль тормоза должна проходить 1/2 своего полного хода.

Чтобы исключить влияние вакуумного усилителя на прокачку тормозов, удаление воздуха проводите при неработающем двигателе.

Если в гидравлическом приводе отсутствует тормозная жидкость, то заполните систему следующим образом:

— залейте тормозную жидкость в бачок главного цилиндра;

— отверните на 1,5-2 оборота штуцеры на цилиндрах всех колес;

— резко нажимая на педаль тормоза и плавно отпуская ее, завертывайте штуцеры по мере вытекания из них жидкости. Затем прокачайте систему.

При удалении воздуха на автомобиле, тормозная система которого работала длительный срок, находящуюся в системе жидкость замените новой.

Замена тормозной жидкости

Для того чтобы в систему гидропривода при замене тормозной жидкости не попал воздух и затрачивалось минимальное количество времени на эту операцию, придерживайтесь следующих правил:

— действуйте в том же порядке, как и при прокачке тормозов, но используйте шланг со стеклянной трубкой на конце, которую опустите в сосуд с тормозной жидкостью;

— нажимая на педаль тормоза, выкачивайте старую тормозную жидкость до тех пор, пока в трубке не покажется новая жидкость; после чего выполните два полных хода педалью тормоза и, удерживая ее в нажатом положении, заверните штуцер. При прокачке следите за уровнем жидкости в бачке и своевременно доливайте жидкость до максимального уровня;

— повторите такую же операцию на каждом рабочем цилиндре в том же порядке, как и при прокачке;

— наполните бачок до максимального уровня и проверьте работу тормозов на ходу автомобиля.

Как отрегулировать тормоза на ваз 2114

Рис. 6.11. Привод тормозов: 1 – главный цилиндр; 2 – бачок; 3 – датчик аварийного уровня жидкости; 4 – вакуумный усилитель; 5 – толкатель; 6 – педаль тормоза; 7 – буфер выключателя стоп-сигнала; 8, 9 – гайки крепления стоп-сигнала; 10 – выключатель стоп-сигнала; 11 – возвратная пружина педали

Свободный ход педали тормоза при неработающем двигателе должен составлять 3–5 мм. Регулировку осуществляют перемещением выключателя 10 (рис. 6.11) стоп-сигнала при отпущенных гайках 8 и 9.

Свободный ход педали тормоза регулируйте при неработающем двигателе.

Выключатель установите так, чтобы его буфер упирался в упор педали, а свободный ход педали равнялся 3–5 мм. В этом положении выключателя затяните гайки 8 и 9.

Как отрегулировать тормоза на ваз 2114

Рис. 6.2. Вакуумный усилитель: 1 – шток; 2 – уплотнительное кольцо фланца главного цилиндра; 3 – чашка корпуса усилителя; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – возвратная пружина диафрагмы; 7 – шпилька усилителя; 8 – уплотнительный чехол; 9 – корпус усилителя; 10 – диафрагма; 11 – крышка корпуса усилителя; 12 – поршень; 13 – защитный чехол корпуса клапана; 14 – воздушный фильтр; 15 – толкатель; 16 – возвратная пружина толкателя; 17 – пружина клапана; 18 – клапан; 19 – втулка корпуса клапана; 20 – буфер штока; 21 – корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы

Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение. При этом клапан 18 (см. рис. 6.2), прижимаясь к корпусу 21, разобщает полости А и В и происходит неполное растормаживание колес при отпущенной педали.

Если перемещением выключателя стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 4 относительно плоскости крепления фланца главного цилиндра (размер 1,25–0,2 мм). Этот размер можно установить, придерживая специальным ключом конец штока, а другим ключом завертывая или отвертывая болт 4.

Читайте так же:
Как отрегулировать дворники на ваз 2110 на один взмах

Как регулировать педаль тормоза на калине

Лада Калина. Увеличенный ход педали тормоза (педаль тормоза проваливается)

Причины увеличенного хода педали тормоза

Увеличенный ход педали тормоза (педаль «мягкая» или «проваливается»)
Причина неисправностиМетоды устранения
Воздух в тормозной системе, утечка тормозной жидкости через неплотности соединений гидропривода, повреждение манжет в главном тормозном цилиндре, регуляторе давления, повреждение тормозных трубок и шланговОсмотрите все магистрали, их резьбовые соединения и цилиндры, устраните негерметичность. Восстановите нормальный уровень жидкости в тормозном бачке и прокачайте систему. При обнаружении повреждений тормозных шлангов (трещин, вздутий или следов тормозной жидкости) замените шланги. При подозрении на дефекты в главном тормозном цилиндре замените его на исправный
Разбухли резиновые манжеты цилиндров из-за попадания в тормозную жидкость масла, бензина и т. п.Замените цилиндры, шланги, полностью слейте тормозную жидкость, промойте систему свежей жидкостью и прокачайте
Перегрев тормозных механизмовДайте остыть тормозам. Применяйте в системе только тормозные жидкости DOT-4. Вовремя заменяйте тормозную жидкость
Увеличен зазор между колодками и барабаном (не работает устройство автоматического регулирования зазора)Замените колесный цилиндр, прокачайте систему
Не работает один из контуров рабочей тормозной системыУстраните утечку жидкости из тормозной системы, прокачайте систему
Течь в главном тормозном цилиндреУстранить течь
Потеря эластичности внутренних резинок главного тормозного цилиндраПри подозрении на дефекты в главном тормозном цилиндре замените его на исправный
Повышенное (более 0,15 мм) биение тормозного дискаЗамените оба диска

Педаль тормоза проваливается после запуска мотора

Причин для такой неисправности может быть несколько. Достаточно часто диагностику необходимо начинать с проверки уровня тормозной жидкости в бачке. Указанный компенсаторный бачок имеет любая гидравлическая система. В бачке имеются метки «мин» и «макс», по которым определяется нормальное количество жидкости в системе.

Дело в том, что хотя тормозная жидкость является несжимаемой, объем жидкости в системе меняется. Это происходит по причине того, что тормозные колодки имеют свойство стираться в процессе эксплуатации. В результате поршни РТЦ выдвигаются дальше для сдвига колодок, для этого нужно большее количество жидкости в системе. По этой причине определяется минимальный уровень рабочей жидкости в бачке. Когда количество ТЖ опустится ниже минимума, тогда в контур системы тормозов попадет воздух, то есть происходит завоздушивание.

Если проваливается педаль тормоза, причины такой неисправности часто могут заключаться в критическом снижении уровня жидкости или попадании воздуха. Педаль тормоза при нажатии уходит в пол до упора, тормоза не срабатывают полностью или почти не работают. Для предотвращения возможных последствий уровень тормозной жидкости в компенсаторном бачке нужно проверять визуально, не дожидаясь момента, когда на панели приборов в салоне загорится аварийная лампа.

Если неожиданно проваливается педаль тормоза АБС или же педаль падает в пол на машинах без антиблокировочной системы, при этом проверка уровня жидкости в бачке ничего не дает (уровень в норме), тогда виновником может быть перегрев тормозов. Тормоза перегреваются в тех случаях, когда имеет место интенсивное и частое оттормаживание на высоких скоростях, постоянная и продолжительная езда на малой скорости с нажатой педалью тормоза (например, спуски на горных серпантинах). Чаще ухудшение работы системы в таких режимах происходит в совокупности с высокой наружной температурой окружающего воздуха.

После замены тормозных колодок проваливается педаль тормоза

Новые тормозные диски и тормозные колодки должны притереться. Пока притирка не закончена, машина после нажатия на тормоз может дергаться, педаль тормоза начинает вибрировать, при торможении легкие вибрации могут передаваться на рулевое колесо. Добавим, что общая притирка новых колодок и дисков занимает от 250 до 400 км. пробега. Если же симптомы не прекратились, тогда следует проверять качество деталей и правильность установки элементов.

Частой причиной проблем с тормозами, когда педаль тормоза медленно проваливается, является поврежденный или поведенный тормозной суппорт, который присутствует в конструкции системы тормоза. Смещение вертикальной оси суппорта по отношению к оси тормозного диска не позволяет системе работать нормально. Также суппорт может быть исправен, но плохо закреплен. В подобных случаях тормозные колодки попросту не способны нормально притереться к диску.

При заведенном двигателе педаль тормоза проваливается

Наиболее распространенными причинами того, что на заведенном авто провалилась педаль тормоза, является воздух в системе, неполадки ГТЦ, низкий уровень ТЖ, критический износ колодок/дисков, перегрев тормозов и т.п.

Когда педаль тормоза не проваливается, но остается очень тугой после запуска и сильно снижается эффективность тормозов, тогда следует проверить вакуумный усилитель тормозов. Дополнительно на его неполадки указывает то, что обороты мотора плавают при нажатии на тормоз, хотя жидкость не уходит в бачке тормозной системы, а также на заглушенном моторе педаль тормоза всегда остается упругой, а не после нескольких нажатий.

Проваливается педаль тормоза: тормозная жидкость не уходит

Если имеет место протечка, тормозная система неизбежно завоздушивается. Получается, если педаль тормоза проваливается, но жидкость не уходит, это еще не значит, что система герметична. Две-три капли ТЖ не повлияют на уровень в бачке, саму утечку бывает сложно обнаружить, однако тормоза не будут работать нормально.

Тормозная жидкость может течь через главный тормозной цилиндр, при этом утечку удается выявить только путем отсоединения этого цилиндра от вакуумного усилителя тормозов. Часто бывает так, что наполнение цилиндра не полное.

Читайте так же:
Приспособление для регулировки клапанов ваз 21213

После замены тормозной жидкости проваливается педаль тормоза

Прежде всего, это может означать то, что воздух остался в системе.

Если же педаль тормоза проваливается после ремонта, тогда высока вероятность того, что при сборке допущены ошибки, система не достаточно качественно прокачана, имеются утечки тормозной жидкости и т.д.

После резкого торможения пропали тормоза

Причиной может быть обрыв тормозных шлангов, трубок, поломка тормозных цилиндров (главного или рабочего). Педаль тормоза также резко проваливается, когда имеет место сильный износ дисков или тормозных барабанов, тормозных колодок. В этом случае поршень рабочего цилиндра выталкивается наружу.

Еще одной причиной может быть перегрев тормозной жидкости при сильно активном торможении (перегрев тормозов).

Диагностика тормозов Лада Калина

В соответствии с п.1.1 «Перечня неисправностей и условий, при которых запрещается эксплуатация транспортных средств» тормозной путь автомобиля при однократном нажатии на педаль тормоза со скорости 40 км/ч должен быть не более 12,2 м

Проверку проводят на сухом чистом горизонтальном участке дороги с бетонным или асфальтовым покрытием. Тормозная система автомобиля должна быть герметична.

Уровень тормозной жидкости в бачке должен находиться на отметке MAX.

1. Разгоните автомобиль до 40 км/ч.

2. Нажмите на педаль тормоза до упора, заблокировав колеса, и удерживайте ее в этом положении до полной остановки автомобиля.

3. Измерьте рулеткой тормозной путь автомобиля. Если длина больше 12,2 м, работа тормозной системы недостаточно эффективна.

4. Чтобы исключить влияние побочных явлений, тормозной путь проверяют, разгоняя автомобиль в двух противоположных направлениях на одном и том же участке

Проверка уровня тормозной жидкости

Уровень тормозной жидкости проверяется периодически: ежедневно во время эксплуатации автомобиля, при каждом техническом обслуживании, после проведения операций по прокачке гидропривода тормозной системы и замене тормозной жидкости, при загорании на щитке приборов контрольной лампы, сигнализирующей о недостаточном уровне тормозной жидкости в бачке главного тормозного цилиндра.

1. Подготавливаем автомобиль к выполнению работы.

2. Ветошью удаляем грязь с бачка главного тормозного цилиндра.

Проверка состояния тормозной системы автомобиля

3. Визуально проверяем уровень тормозной жидкости в бачке. Он должен находиться между отметками MIN и MAX на корпусе бачка.

4. Проверяем степень износа накладок тормозных колодок передних и задних тормозных механизмов.

5. Если износ колодок тормозных механизмов в пределах нормы, а уровень жидкости в бачке находится ниже метки MIN, тогда отсоединяем наконечник жгута проводов от датчика аварийного падения уровня тормозной жидкости, отворачиваем и снимаем крышку бачка.

6. Доливаем новую тормозную жидкость в бачок до метки MAX (при установке крышки бачка поплавок датчика погрузится в жидкость и ее уровень повысится).

7. Плотно закрываем крышку бачка.

8. Подсоединяем колодку жгута проводов к разъему датчика.

9. Проверяем работу датчика аварийного уровня тормозной жидкости: при включенном зажигании нажимаем сверху на резиновую накладку крышки бачка. Если датчик исправен, на щитке приборов загорится контрольная лампа.

Проверка износа тормозных колодок

Проверку степени износа тормозных колодок передних тормозных механизмов выполняем в следующей последовательности.

1. Устанавливаем автомобиль на смотровую канаву.

2. Снимаем передние колеса.

3. При проверке колодок левого тормозного механизма полностью поворачиваем рулевое колесо влево, а при проверке колодок правого тормозного механизма — вправо.

Проверка состояния тормозной системы автомобиля

4. Через смотровое отверстие в подвижной скобе суппорта визуально определяем толщину накладок тормозных колодок.

Если толщина накладки хотя бы одной колодки менее 1,5 мм, меняем все тормозные колодки тормозных механизмов правого и левого колес.

Проверка состояния тормозной системы автомобиля

5. Заодно проверяем подвижность поршней тормозных цилиндров. При закисании поршня заменяем цилиндр.

Для выполнения проверки степени износа тормозных колодок задних тормозных механизмов, потребуется фонарик.

1. Подготавливаем автомобиль к выполнению работы.

Проверка состояния тормозной системы автомобиля

2. Шлицевой отверткой извлекаем резиновую заглушку смотрового отверстия в опорном щите тормозного механизма заднего колеса.

Проверка состояния тормозной системы автомобиля

3. Освещаем смотровое отверстие фонарем. Если толщина накладки тормозной колодки «А» менее 1,5 мм, меняем все тормозные колодки тормозных механизмов правого и левого колес.

4. Устанавливаем заглушку на место.

Проверка вакуумного усилителя тормозов

1. Подготавливаем автомобиль к выполнению работ.

2. При неработающем двигателе несколько раз нажимаем педаль тормоза до тех пор, пока не прекратится шипение в усилителе тормозов.

3. Нажимаем педаль тормоза и удерживаем ее в нажатом положении.

4. Не отпуская педаль, запускаем двигатель.

5. Если сразу после пуска двигателя педаль немного переместилась вниз, усилитель тормозов исправен.

В противном случае проверяем целостность шланга подвода разрежения к вакуумному усилителю, герметичность его подсоединения к впускному ресиверу и патрубку обратного клапана усилителя. Если шланг исправен и соединен герметично, неисправен вакуумный усилитель.

Проверка свободного хода педали

Свободный ход педали тормоза — это ход педали от ее верхнего положения до начала срабатывания тормозных механизмов. Он должен составлять 3—5 мм.

Для выполнения работы потребуется линейка или рулетка.

1. Подготавливаем автомобиль к выполнению работы.

2. Устанавливаем около педали линейку или рулетку и измеряем расстояние от пола до наружной поверхности педали тормоза.

Проверка состояния тормозной системы автомобиля

3. Нажимая педаль рукой, опускаем ее до тех пор, пока не почувствуем увеличение сопротивления движению педали.

Проверка состояния тормозной системы автомобиля

Повторяем измерения. По разности полученных значений определяем свободный ход.

Наличие свободного хода педали тормоза гарантирует, что после прекращения торможения поршни главного тормозного цилиндра вернутся в исходное положение, и в результате в гидроприводе тормозов не останется избыточного давления.

Когда выключатель сигнала торможения установлен так, что он ограничивает ход педали тормоза назад, в тормозной системе сможет сохраняться давление, при котором тормозные колодки будут постоянно подтормаживать.

Если свободный ход педали тормоза меньше оптимального значения, необходимо регулировать положение выключателя сигналов торможения.

Увеличенный свободный ход педали тормоза может быть вызван люфтом в механизме привода. Необходимо заменить изношенные детали.

Также причиной неисправности может быть наличие воздуха в гидроприводе тормозов или неисправность главного тормозного цилиндра. Выявленную неисправность необходимо устранить.

Проверка стояночного тормоза

Читайте так же:
Как регулировать сход развал калина

В процессе эксплуатации автомобиля, вследствие износа накладок задних тормозных колодок и вытягивания тросов привода, периодически возникает необходимость в регулировке хода рычага стояночного тормоза.

Проверка состояния тормозной системы автомобиля

Ход рычага стояночного тормоза должен составлять 2—4 щелчка. При этом тормозная система должна надежно удерживать снаряженный автомобиль на уклоне в 23 %.

Если это не так, проверяем состояние стояночной тормозной системы и при необходимости регулируем ее и заменяем изношенные или поврежденные детали, после чего повторяем проверку.

Как отрегулировать датчик тормоза на калине – Датчик педали тормоза Лада Калина. Замена и регулировка

Датчик педали тормоза Лада Калина. Замена и регулировка

Датчик педали тормоза Калина это техническое устройство, которое применяется для отслеживания степени воздействия на тормозную педаль. Довольно часто автовладельцы линейки ВАЗ жалуются на поломки или неправильные регулировочные настойки изделия.

Благо, процесс подстройки или замены детали не представляет большой сложности при соблюдении определенных нюансов.

Диагностика работоспособности

Проверка работоспособности заключается:
1. В прозвонке (проверке) мультиметром изделия.
2. Разборке и визуальном осмотре внутренних составляющих детали.
3. Замена датчика не заведомо исправный.

Первый способ предусматривает поочередное измерение контактов демонтированного датчика. Смысл в том, чтобы проверить каждый контакт в отдельности и попарно (второй и третий контакт). Сделать это достаточно удобно, так как на месте подключения контактной фишки все разъемы пронумерованы.

Второй способ применяется для выявления неисправных или деформированных внутренних элементов изделия (в большинстве случаев испорченных пружин). Извлеките все внутренние элементы и обратите внимание на их целостность и работоспособность. Помимо состояния пружин, обратите внимание на металлическую контактную пластину. На ней не должно быть следов окислений и загрязнений. Если таковые имеются, зачистите их.

Третий способ достаточно прост и тривиален. Установите новою деталь взамен той, в исправности которой вы сомневаетесь. Протестируйте работу автомобиля ездой в различных режимах, при переключении повышенных и пониженных передач. При восстановлении работоспособности системы, индикатор неисправности (чек энджин) должен погаснуть (если в течение 15 минут не пропадает, следует сбросить ошибку вручную).

Признаки неисправности датчика педали тормоза Лада Калина

Для того чтобы понять, что причиной некорректной работы автомобиля является именно датчик положения педали тормоза Калина, обратите внимание на следующие признаки:

  • наличие ошибки «Р-0504» на приборной панели;
  • существенное снижение мощности, отзывчивости двигателя при воздействии на педаль газа;
  • повышение оборотов двигателя (кратковременные) при переключении передач.
Основные причины неисправности датчика

Для того чтобы выявить причины, которые препятствуют штатной работе устройства, его необходимо разобрать и произвести тщательный осмотр на предмет выявления деформаций и повреждений.
Наиболее часто встречаются следующие дефекты:

  • внутренняя (малая) пружина, которая расположена на штоке, имеет признаки деформаций или перекосов;
  • контактные клеммы изделия имеют физическое окисление;
  • люфт подвижного контакта;
  • довольно низкое качество заводского исполнения (брак хлипкость внутренних элементов устройства).

Регулировка датчика педали тормоза Калина

Если датчик находится в исправном состоянии, а некорректная работа ДВС продолжает вас беспокоить, попробуйте произвести самостоятельную регулировку изделия. При этом обратите внимание на следующие особенности:

  1. Вкручивать датчик необходимо по часовой стрелке до тех пор, пока педаль тормоза не начнет опускаться. После чего потребуется слегка выкрутить изделие и зафиксировать его положение при помощи крепежной гайки.
  2. Результат должен быть такой, чтобы в состоянии отсутствия воздействия на педаль, шток датчика был утоплен в корпус, а при воздействии на педаль наоборот – полностью высвобождаться из корпуса.
  3. Что касается рабочего зазора, то он настраивается при помощи двух гаек (одна наверху, другая внизу). Регулировка осуществляется при помощи верхней гайки, которая закручивается, а нижняя наоборот – раскручивается. Весь процесс производится до тех пор, пока при воздействии на педаль тормоза кнопка не будет полностью утапливаться в корпус. Однако перебарщивать с настройкой не следует, иными словами следует оставить небольшой зазор или задел хода (примерно от 2 до 5 миллиметров).

Снятие и установка

Замена датчика педали тормоза на Калине осуществляется с использованием разводного ключа на «19». Сам датчик находится над педалью тормоза под рулевой колонкой. Условно, этапы снятия можно разделить на 5 шагов:

  1. Перед началом работы с электрикой рекомендуется отсоединить минусовой провод (клемму) от аккумулятора.
  2. После чего необходимо переместиться в салон автомобиля с водительской стороны. Для удобства работы желательно отодвинуть водительское сиденье в противоположную сторону от торпеды.
  3. Найдите место расположения датчика. Разыщите контактную фишку с проводами. Нажмите и удерживайте 2 пластиковых, крепежных фиксатора расположенных по обеим сторонам фишки. Вытяните колодку из разъема датчика.
  4. Возьмите в руки ключ и ослабьте крепежную гайку. После чего датчик можно свободно выкрутить.
  5. Процесс установки аналогичен процедуре снятия за исключением того, что потребуется произвести регулировку (настройку), процесс которой подробно изложен в предыдущем разделе.

Датчик педали тормоза и сцепления Lada Kalina и Priora: характеристика, ремонт и замена

В зависимости от того, в каком положении находится педаль сцепления и выключатель сигнала торможения, контролер имеет возможность различить положение педалей. В данной статье особое внимание получит датчик педали тормоза Калина, а также датчик сцепления.

Описание датчика педали тормоза

Ниже мы узнаем, как работает он работает, а также как произвести замену.

Читайте так же:
Как правильно отрегулировать развал схождения на камаз
Предназначение, местонахождение и принцип работы

Суть работы системы в том, чтобы при надавливании на тормоз в цилиндре начинал смещаться поршень. После этой манипуляции из впускного клапана в тормозную систему попадает жидкость. Она проходит по трубопроводам в сторону главного механизма колес, таким образом создавая подходящую ситуацию для смещения колодок к дискам и барабанам колес. Вследствие этого происходит контакт и последующее торможение. Сам контроллер включает стоп-сигналы.

Концевая деталь тормоза

Характерные неисправности и способы их устранения

При «общении» с автомобилем можно повстречаться с различными неполадками, но есть самая частая и надоедливая проблема. Эта проблема называется ошибкой Р0504, а по другому «Рассогласование датчиков педали тормоза».

Эта неисправность часто тормозит машину. Чтобы решить этот вопрос, необходимо отпустить педаль тормоза и отрегулировать зазор в датчике положения.

Регулировка производится достаточно просто:

  1. Необходимо подвесить небольшой, но увесистый груз в районе резиновой накладки на тормоз.
  2. Немного открутить гайку датчика и подвести белую деталь к тормозной педали так, чтобы между резьбой корпуса и белым наконечником был зазор 0,2- 0,5 мм. Датчик необходимо зафиксировать в таком положении.

Особенности диагностики

Для того, чтобы диагностировать работу, необходимо прозвонить сперва контакты по отдельности, а затем парно. Если 2 и 3 контакты прозваниваются приглушенно, это может говорить об их неисправности, особенно учитывая то, что остальные контакты издают громкие звуки (автор видео — Гараж у Стаса).

Инструкция по замене контроллера тормоза

  1. Откачать жидкость.
  2. Установить автомобиль на опорной стойке и снять колесо.
  3. Ключом отвернуть два штифта колес.
  4. Снять тормозной барабан.
  5. Затем при помощи отвертки вытащить крюк верхней стяжной пружины и снять деталь. Эту же манипуляцию произвести с нижней стяжной пружиной.
  6. Затем снять переднюю колодку и распорную планку, при этом отсоединив прижимную пружину и опустить колодку.
  7. Вывести рычаг колодки из отверстия стояночного тормоза, расправить шплинт и изъять его из привода стояночного тормоза.
  8. Снять шайбу и рычаг.
  9. Установить новую колодку, собрать деталь в обратной последовательности.

Описание датчика педали сцепления

Что это за устройство и как его заменить – ниже.

Предназначение, местонахождение и принцип работы

Датчик сцепления установлен прямо на педали сцепления. Он влияет на управление двигателя с электронной педалью газа и обеспечивает удобную и гибкую схему управления режимами машины. Сам по себе он выглядит как непримечательный выключатель, у которого есть режимы включения и выключения.

Характерные неисправности и способы их устранения

Если контроллер не фиксирует сигналы от сцепления, тогда есть риск возникновения ошибки 0830. Возникновение этой проблемы обычно заключается в неисправности датчика сцепления или в коротком замыкании или обрыве цепи. Чтобы исправить данное положение вещей, нужно выявить причины. То есть осмотреть контакты на предмет обрыва или коррозии.

Приспособление для замены на Лада Калина

Особенности диагностики

Чтобы диагностировать работу, необходимо в первую очередь визуально осмотреть его – нет ли где трещин или поломок. Затем прозвонить контакты, чтобы выявить замыкание или обрыв тросика. В случае обрыва, замыкания или коррозии проводов нужно демонтировать деталь. Как производится эта нехитрая манипуляция – ниже.

Инструкция по замене контроллера сцепления

  1. Необходимо проверить состояние наружных проводов.
  2. Открепить болты-саморезы и при помощи отвертки снять приспособление вместе с фиксирующими пластинами. Делать это следует только после проверки толкателя педали, чтобы убедиться, что он оказывает давление на контроллер.
Фотогалерея «Инструкция по демонтажу»

Видео «Устранение скрипа»

О том, как решить одну из проблем, связанных со сцеплением в автомобиле, можно узнать из видео от автора Константин Биянов.

Датчик педали тормоза Лада Гранта: диагностика, ремонт и замена своими силами

Всем привет. Сегодня поговорим о датчике педали тормоза или датчике положения педали тормоза, если быть точным. Вы узнаете о слабых местах этого девайса, а также о том как отремонтировать датчик педали тормоза или выполнить его замену на Лада Гранта.

Все чаще «Грантоводы» стали сталкиваться с проблемами, связанными с датчиком педали тормоза, который устанавливается на Лада Гранта с электронной педалью газа. Проявляется проблема в виде горящего «ЧЕКа», а также ошибки Р0504 (рассогласование датчиков педали тормоза). Такое явление может сопровождаться нестабильными оборотами двигателя, плохим запуском или остановкой двигателя.

Датчик, о котором пойдет речь в данной статье, объединяет в себе сразу две функции: это и датчик положения педали тормоза и выключатель «стопов». Распространенной поломкой этого датчика является поломка пружины, проблемы с проводкой или контактами, или разрегулированность датчика.

Демонтаж и ремонт датчика положения педали тормоза

1. Для диагностики проблемы необходимо демонтировать датчик педали тормоза. Делается это при помощи ключика на «19». Отодвигаем водительское кресло и находим нужный датчик. После чего ослабляем гайку, отключаем питание и снимаем датчик педали тормоза.

2. Затем разбираем его. Разборка производится довольно просто, датчик состоит из двух частей и держится на защелках. Внутри датчика есть пружина, которая чаще всего и становится причиной неисправности.

4. Нажав несколько раз педаль тормоза, проверяем работу сигналов торможения. При необходимости регулировку повторяем.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Источник: http://www.vaz-autos.ru/lada-kalina/tormoznaya-sistema/privod-rabochey-tormoznoy-sistemy/svobodnyy-khod-pedali-tormoza—regulirovka/

Ошибка Р0504 — причина в датчике положения педали тормоза

Идеи для тюнинга Lada Xray

(Приора, Калина, Гранта, Нива 4х4) Цепь 1-4 должна быть замкнута, а цепь 2-3 разомкнута. После нажатия на шток цепь 2-3 замкнуться, а 1-4 разомкнуться.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
