Узнаем как настроить карбюратор на бензопиле: рекомендации

Узнаем как настроить карбюратор на бензопиле: рекомендации

Карбюратор бензопилы — это одна из главных составляющих данного инструмента. Он отвечает за подачу топлива. Эффективность и мощность работы оборудования зависит от того, насколько правильно функционирует данный узел. Своевременная регулировка позволяет обеспечить еще и экономичность.

Перед тем как настроить карбюратор на бензопиле, вы должны узнать, что регулировка этой части устройства осуществляется довольно редко. Как правило, заводской настройки оказывается достаточно для нормальной работы. Однако если требуется более точная регулировка, то можно воспользоваться специальными винтами. Перед началом подобных работ необходимо разобраться с тонкостями и нюансами процесса.

Когда требуется регулировка карбюратора

как настроить карбюратор на бензопиле

Если произошло так, что регулировочные винты оказались ослаблены, то следует произвести регулировку карбюратора. На необходимость осуществления данных манипуляций могут указывать еще и другие признаки, среди них:

  • поломка защитного колпака;
  • значительный износ поршня;
  • перебои в работе мотора;
  • сильная вибрация;
  • отсутствие ответа от двигателя при попытке завести инструмент;
  • повышение расхода топлива;
  • сильный выхлоп.

Дополнительные признаки

Если произошел поршневой износ, то необходимо будет осуществить еще и ремонт мотора, а вот регулировка карбюратора выступит временной мерой, при этом агрегат станет работать более стабильно. Если описываемый узел оказался засорен, что привело к перебоям в работе мотора, то необходимо будет осуществить еще и промывку.

Тогда как при возникновении ситуации, когда двигатель глохнет или не заводится, можно сделать вывод, что рабочая смесь оказалась обеднена. На неполное сгорание топливной смеси указывает еще и обильный выхлоп. К такому выводу можно прийти, если инструмент стал расходовать топливо в чрезмерно большом количестве.

Предварительные манипуляции

как настроить карбюратор на бензопиле партнер

Для того чтобы добраться до карбюратора, на крышке инструмента откручиваются болты. Корпус надо открыть а поролон, а также части воздушного фильтра необходимо вынуть. Только теперь можно приступать к регулировке. Перед тем как настроить карбюратор на бензопиле, вы должны узнать, что в качестве основной задачи данных работ выступает изменение количества и качества топливовоздушной смеси, которая нагнетается в камеру сгорания мотора.

Во время работы вы должны руководствоваться определенными правилами, среди них:

  • цепь необходимо направить в сторону;
  • оборудование следует уложить на ровную поверхность;
  • режущие части нужно удалить на безопасное расстояние.

Первое требование обусловлено необходимостью исключения получения травмы. Если вы задались вопросом о том, как настроить карбюратор на бензопиле, то должны знать о том, что осуществлять данные работы необходимо, используя три винта. Первый из них управляет жиклёром и обозначается буквой «Н». Он необходим для корректировки максимальных оборотов.

Второй винт можно найти по букве «L». Этот узел необходим для управления жиклёра холостого хода на низких оборотах вала. Довольно часто начинающие мастера задаются вопросом о том, как настроить карбюратор на бензопиле «Партнер». В ней третий винт обозначается буквой «T». Он нужен для корректировки режима холостого хода. Процесс регулировки подразделяется на этапы:

  • базовый;
  • окончательный.

Первый ведется при выключенном моторе, тогда как второй – на прогретом двигателе.

Базовый этап регулировки

как настроить карбюратор на бензопиле штиль

Для начала необходимо задействовать винты оборотов. Их заворачивают до упора по часовой стрелке. Затем отворачивают обратно на полтора оборота.

Окончательный этап

как настроить карбюратор на бензопиле хускварна

Перед тем как настроить карбюратор на бензопиле «Хускварна», необходимо найти третий винт, который обозначается буквой «T». Затем двигатель прогревается в течение 10 минут на средних оборотах. Третий винт необходимо повернуть против часовой стрелки, дождавшись того, чтобы мотор начал работать устойчиво. Цепь должна быть неподвижной.

Если мотор глохнет на холостом ходу, то винт следует повернуть по часовой стрелке. Когда цель двигается, то винт выкручивается обратно. Если перед вами встал вопрос о том, как настроить карбюратор на бензопиле, на следующем этапе вы должны проверить, насколько правильно работает мотор на максимальных оборотах при ускорении. Следует полагать, что двигатель функционирует правильно при ускорении, если при нажатии на акселератор возрастают обороты до максимального значения в пределах от 2800 до 15000. Винт с обозначением «L» необходимо отвернуть влево на восьмую часть оборота.

Корректировка максимального количества оборотов

как правильно настроить карбюратор на бензопиле

Перед тем как настроить карбюратор на бензопиле «Партнер 350», вы должны отыскать винт «H». Он необходим для регулировки максимального числа оборотов. Вращать его следует по часовой стрелке, тогда как если необходимо уменьшить число, то движение винта должно быть направлено в противоположную сторону.

Следует установить максимальную частоту в пределах от 11500 до 15000 оборотов за минуту. Если это значение будет превышено, то мотор будет работать на износ, что непременно приведет к нарушению при зажигании. При вращении винта под буквой «H» нужно учитывать, как происходит зажигание. Если возникли сбои, то вращение следует прекратить, провернув винт против часовой стрелки.

Проверка на холостом ходу

как настроить карбюратор бензопилы дружба

Вы должны знать, как настроить карбюратор на китайской бензопиле. В этом случае осуществляется еще и повторная проверка на холостом ходу. Как только регулировка в режиме ускорения была завершена, необходимо вывести инструмент на холостой ход. Если вы все сделали правильно, то цепь будет оставаться неподвижной, а мотор в короткие сроки наберет обороты, когда вы нажимаете на акселератор.

Следует прислушаться еще и к работе двигателя. Звук должен быть похож на четырехтактный агрегат. Если вы думаете над тем, как правильно настроить карбюратор на бензопиле, то должны позаботиться о том, чтобы вышеупомянутые условия были соблюдены. Если это не так, то регулировку необходимо повторить, при этом базовый этап опускается. Не следует браться за работу, если вы не имеете достаточного опыта, ведь в этом случае может произойти разрегулировка узла. Когда самостоятельная настройка невозможна, то стабильной работы можно достичь, обратившись к профессионалам.

Нюансы регулировки карбюратора бензопилы марки «Штиль MS 250»

как настроить карбюратор на китайской бензопиле

У вас может возникнуть вопрос о том, как настроить карбюратор на бензопиле «Штиль». Для начала следует определиться, когда возникает такая необходимость. Описываемые работы могут потребоваться, если электроды свечи зажигания поменяли цвет. Когда он оказался черным, это указывает на переобогащение, тогда как при кирпично-сером цвете можно быть спокойным, так как это является нормой. Когда мастер замечает белый налет, то он может быть уверен в том, что смесь обеднена.

Основную роль в регулировке играет верхний винт, он в описываемый модели располагается ближе к глушителю. Если следовать заводским параметрам, которые вы можете отыскать на крышке инструмента, то данный винт необходимо выкрутить на один оборот, а после осуществлять корректировку. При выкручивании смесь будет обогащаться, тогда как если винт вкрутить, то смесь будет обеднена, при этом в воздушно-топливную смесь попадет меньшее количество бензина.

Читайте так же:
Неисправности регулировки оборотов в болгарке

Рекомендации специалиста по работе с карбюратором бензопилы «Дружба»

Перед тем как настроить карбюратор бензопилы «Дружба», вы должны осуществить техническое обслуживание инструмента. Оно предполагает промывку двигателя, чистку карбюратора, замену свечи, проверку натяжения цепи, чистку воздушного фильтра, прогревание мотора и регулировку холостого хода. Как только винты «H» и «L» будут завернуты до упора, их необходимо вывернуть на один оборот. Делать это необходимо при заглушенной бензопиле.

Затем инструмент прогревается, дается полный газ, а первый из упомянутых винтов вращается таким образом, чтобы достигнуть 14 000 оборотов за минуту. Максимальные обороты следует удерживать в течение 10 секунд или меньше.

Методом поворота последнего винта следует добиться, чтобы цепь начала двигаться. Затем болт отворачивается на четверть оборота против часовой стрелки. Если после этого обороты холостого хода оказались не столь устойчивы, а инструмент разгоняется медленно, винт под обозначением «L» необходимо повернуть против часовой стрелки, только тогда бензопила станет набирать обороты.

Важно помнить о том, что регулировка не даст результатов, если воздух в двигатель подсасывается со стороны. Произойти это может через:

  • ускорительный насос;
  • карбюратор;
  • прокладку под карбюратором;
  • сальники коленвала.

После завершения процедуры двигатель инструмента можно запустить, прогрев его в течение 10 минут. При этом можно установить средние обороты. Затем можно заняться винтом холостого хода.

Заключение

Для проведения работ понадобится не только ровная поверхность, но и тахометр, по которому вы сможете определить нарушения в работе регулируемого узла. При оборотах винтов звук должен быть ровным, если вы заметили визжащий нотки, то это указывает на то, что смесь перенасыщена.

Если вы не имеете достаточного опыта, то перед началом работ необходимо ознакомиться с принципом работы карбюратора, который функционирует так же, как и двигатель внутреннего сгорания. При этом провоцируется небольшой взрыв, который происходит в цилиндре зажигания смеси. Давление от этого процесса толкает поршень, который вращает коленвал. Движение перерастает во вращение, которое двигает цепь через звездочку. При оптимальной работе двигатель потребляет до 10 мг топлива в каждом цикле. Тогда как смесь для мотора подготавливается в карбюраторе.

Обзор на Бензопила CARVER RSG-45-18K

Доброго времени суток. Хочу поделиться опытом использования китайской бензопилы CARVER RSG-45-18K.

Обзор на Бензопила CARVER RSG-45-18K - изображение 1

Сразу отмечу — пила достойная, можно даже сказать хорошая. И это непросто голословное утверждение, а построенный на практике использования (почти год на момент написания) факт. Пила покупалась в основном для заготовки дров на баню и другие хоз. нужды. Эту функцию она выполняет на отлично. Размер шины позволяет пилить внушительного размера бревна , но для профессиональной валки леса лучше выбрать пилу с более мощным двигателем.

Из хороших впечатлений от эксплуатации инструмента хочется особенно отметить легкий и быстрый запуск двигателя даже зимой в лютый мороз. Как заводить пилу расписывать не буду — читайте и, главное, соблюдайте инструкцию.

Теперь немножко о грустном. Пила китайская и это говорит нам о том, что неизбежно будут какие-то косяки.

Первая проблема, с которой я столкнулся — это просто бешеные обороты на холостом ходу. Устраняется она довольно просто. Немного танцев с бубнами над настройкой карбюратора и все готово. На следующем фото, синим выделено место где находятся три регулировочных винта.

Обзор на Бензопила CARVER RSG-45-18K - изображение 2

Подробную инструкцию по настройке при желании можно найти в интернете.

Следующий неприятный момент — это качество цепи идущей в комплекте. Тупится буквально через полчаса работы. Поначалу грешил на то, что пилю в основном старую и грязную древесину (попадаются песок и мелкие камни). Но по наставлению более опытного в этом вопросе товарища, купил другую цепь, лучшего качества. Теперь вопрос с заточкой отпал. Лишь изредка достаю напильник чтобы подвести зубья.

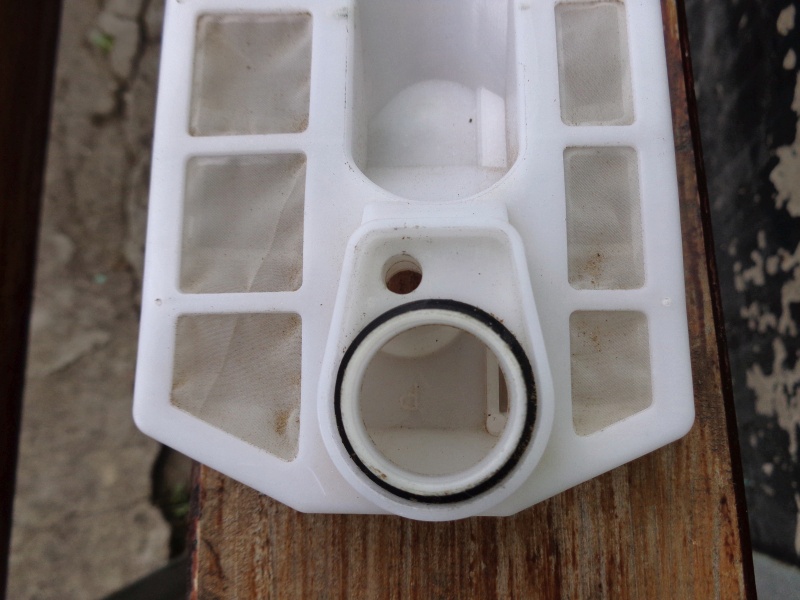

Еще одним нехорошим сюрпризом оказался воздушный фильтр, а, точнее, его уплотнительное кольцо. Через него подсасывает воздух и в карбюратор попадает грязь. Будет нелишним его (уплотнитель) заменить. Я просто вырезал из старой велосипедной покрышки. На следующих фото, уплотнитель еще заводской и видно грязь в карбюраторе.

Обзор на Бензопила CARVER RSG-45-18K - изображение 3

Обзор на Бензопила CARVER RSG-45-18K - изображение 4

Обзор на Бензопила CARVER RSG-45-18K - изображение 5

Последним негативным фактором явилась чрезмерная подача масла на пилящую шину. Цепь просто разбрызгивала масло во все стороны. Для устранения этого недуга необходимо просто немного затянуть винт подачи, который находится с нижней части пилы. См. Фото.

Обзор на Бензопила CARVER RSG-45-18K - изображение 6

В остальном пила меня устраивает. Качество сборки хорошее. Нечего нигде не люфтит и не шатается. Пластик довольно крепкий. Трещин и сколов пока нет, хотя инструмент эксплуатируется не самым аккуратным образом. . Надежно и крепко лежит в руке.

Подводя итог хочу заметить, что пила куплена за 5690 руб. После недолгих настроек и манипуляций работать она стала не хуже чем дорогие брендовые модели. Я ни к чему не принуждаю, просто еще раз подумайте — стоит ли переплачивать за бренд?

Механик на дому: регулировка карбюратора бензопилы своими руками

Евгений Вахидов

Любой двигатель внутреннего сгорания требует периодического обслуживания, Неважно, это мотор простейшего мопеда или мощного многотонного тягача. Не стал исключением и такой инструмент, как бензопила. Ведь она оборудована одноцилиндровым двухтактным ДВС, тоже требующим серьёзного ухода, хотя и выполнить необходимые действия здесь значительно проще. В сегодняшней статье мы поговорим о том, как отрегулировать карбюратор бензопилы своими руками, узнаем, насколько это сложно, и разберёмся, нужно ли для выполнения подобной работы быть профессиональным механиком.

Как устроен карбюратор бензопилы, по какому принципу он работает

Современные двигатели автомашин уже не оснащаются карбюратором. А между тем, раньше практически каждый водитель знал, как производится его регулировка. Сегодня уже стали появляться в продаже бензопилы с инжекторными двигателями, однако карбюраторные модели ещё долго будут удерживать пальму первенства, ведь стоимость их в 5-15 раз ниже, чем у осовремененного варианта.

Регулировка карбюратора бензопилы своими руками

Карбюратор состоит из нескольких основных частей:

  • алюминиевого корпуса;
  • диффузора и воздушной заслонки на входе;
  • жиклёров (клапанов для регулировки подачи топлива);
  • распылителя (именно он обеспечивает впрыск);
  • топливной (поплавковой) камеры.

Принцип работы карбюратора бензопилы довольно прост. Топливо подаётся непрерывно, а его количество регулируется жиклёрами. Воздух поступает через воздушную заслонку за счёт разряжения воздуха, которое создаётся поршнем. В диффузоре топливо и воздух смешиваются. Именно эта топливно-воздушная смесь и попадает в цилиндр, заставляя двигатель работать.

Этот карбюратор от бензопилы «Партнёр 350»

Определение необходимости настройки карбюратора на бензопиле

Перед тем, как начать регулировку карбюратора на бензопиле, необходимо убедиться, что она вообще требуется. Казалось бы, абсурдная фраза. Однако в 90% случаев, когда неопытный мастер считает необходимым подобное действие, нестабильная работа инструмента связана с иными причинами, среди которых:

  • проблемы в топливных магистралях и фильтре – засоры, разгерметизация;
  • неисправность выхлопной системы;
  • засор или повреждение воздушного фильтра;
  • нестабильная работа системы зажигания;
  • нарушение герметичности картера ДВС.
Читайте так же:
Как правильно отрегулировать дополнительные колеса на велосипед

Только в том случае, если эти проблемы исключены, а двигатель работает нестабильно, можно с уверенностью сказать, что требуется регулировка карбюратора.

Похожие «симптомы» могут быть при различных неисправностях – их следует исключить

ФОТО: mfmpsu.ru Похожие «симптомы» могут быть при различных неисправностях – их следует исключить

Статья по теме:

Механик на дому: регулировка карбюратора бензопилы своими руками

Как заточить цепь бензопилы: конфигурация зуба и угол заточки, шаблоны и приспособления для заточки, периодичность процедуры; как наточить цепь бензопилы в домашних условиях напильником, с помощью болгарки, на станке, дополнительные рекомендации.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже.

Стрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ru Стрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

Такой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

ФОТО: shukur.ru Такой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

  • винт L – на один оборот;
  • винт H – на полтора оборота.

Каждый винт промаркирован, в корпусе для регулировки имеются отверстия

ФОТО: withoutahitch.com.au Каждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

Механик на дому: регулировка карбюратора бензопилы своими руками

ФОТО: xoznik.ru После этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Механик на дому: регулировка карбюратора бензопилы своими руками

Станок для заточки цепей бензопил: критерии выбора, особенности конструкции, технические и эксплуатационные характеристики оборудования, принцип работы ручных и автоматических устройств, обзор популярных моделей заточных установок.

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Механик на дому: регулировка карбюратора бензопилы своими руками

Механик на дому: регулировка карбюратора бензопилы своими руками

Механик на дому: регулировка карбюратора бензопилы своими руками

Механик на дому: регулировка карбюратора бензопилы своими руками

Механик на дому: регулировка карбюратора бензопилы своими руками

Механик на дому: регулировка карбюратора бензопилы своими руками

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Регулировка карбюратора бензопилы Stihl «Штиль» 180 и 250

Какой карбюратор используется на бензопиле Штиль 180

На бензопиле Штиль 180 установлен японский карбюратор Zama мембранного типа. Некоторых пользователей смущает надпись China на карбюраторе. Да, действительно они собираются в Китае. Но завод принадлежит компании Штиль (Stihl), и качество по-прежнему остается на высоком уровне. Тем не менее, у бензопилы есть и китайские копии с соответствующими карбюраторами. Но такие пилы, как правило, дешевле оригинала.

карбюратор бензопилы штиль 180

Когда нужно регулировать?

Для начала стоит определиться, зачем вообще может понадобится регулировать и ремонтировать карбюратор Stihl ms 180. Итак, делать это необходимо в следующих случаях:

  • Если бензопила не держит холостые обороты;
  • ремонт может потребоваться, если пила не запускается;
  • наблюдается потеря мощности;
  • повышенный расход топлива;
  • бензопила не развивает максимальные обороты;
  • глохнет при наборе оборотов.

Этот перечень можно продолжать долго, но основные причины мы определили. Прежде чем приступить к регулировке, необходимо знать из каких основных частей состоит карбюратор на бензопиле Штиль МС 180, и кто его производит.

Когда требуется настройка

Современные «трёхвинтовые» карбюраторы бензопил Carver практически не предназначены для ручной регулировки в домашних условиях. Винты предусмотрены для заводской настройки, надежно зафиксированы от вращения при вибрации цепкими пружинами и произвольно не меняют своего положения.

Но винты на карбюраторах бензопил Carver доступны для регулировки через специальные отверстия, не снимая кожуха, обычной отверткой. Это говорит о том, что такие модели конструктивно время от времени нуждаются в регулировке карбюратора.

Причину этого с технической точки зрения точно назвать нельзя. Возможны только версии:

  1. Карбюратор бензопилы Carver находится в зоне повышенной вибрации, из-за этого винты самопроизвольно раскручиваются.
  2. Установлена грубая пружина, которая не может фиксировать винт, как на других моделях.
  3. Периодическая настройка требуется из-за технических особенностей карбюратора и ДВС бензопилы Carver в целом.

Как работает карбюратор Штиль 180: устройство, принцип работы

К основным компонентам карбюратора бензопилы Штиль 180 относятся следующие компоненты:

  • топливный насос (с внутренней диафрагмой);
  • главная (мембранная) камера;
  • диффузор;
  • дроссельная и воздушная заслонки;
  • игольчатый клапан;
  • топливные жиклеры;
  • форсунка с клапаном;
  • регулировочный винт частоты вращения на холостом ходу.

Принцип работы таков. Картер бензопилы связан с топливным насосом в карбюраторе специальным каналом. За счет попеременного хода поршня в картере двигателя создается разрежение. За счет чего в топливном насосе приподнимается диафрагма и открывается клапан для подачи топлива в карбюратор.

Далее топливо проходит фильтрующий элемент (сеточку) и через специальный канал попадает в главную камеру. В этой камере установлена управляющая мембрана, которая регулирует подачу топлива нажатием на коромысло, которое в свою очередь опускает игольчатый клапан.

За поднятие управляющей мембраны отвечает разрежение, возникающее в диффузоре карбюратора за счет поворота воздушной, дроссельной заслонок. Как только двигатель завелся, смесь нужно обеднить. Опускаем воздушную заслонку, разрежение в диффузоре минимально, мембрана встает на свое место.

Из главной камеры топливо попадает в диффузор при помощи форсунки с обратным клапаном, либо через жиклеры холостого хода (когда дроссель газа закрыт). Там оно смешивается с всасываемым воздухом и уже готовая смесь попадает в цилиндр двигателя. Обратный клапан не дает воздуху из диффузора попасть в главную камеру.

Проверка и последующая замена неисправных мембран

Проверка и последующая замена неисправных мембран

Ремкомплект мембран карбюратора бензопилы штиль 180

Задубленные или поврежденные мембраны — частая причина неисправности карбюратора. Самым простым решение будет их замена. Если ремонт требуется провести срочно, то купите мембраны в тех же технических магазинах. А если можно подождать недельку — другую, то закажите их с АлиЭкспресса. При покупке на этом сервисе можно значительно сэкономить. Стоит обратить внимание на целые комплекты мембран (цена их 600 — 800 рублей, но вы обеспечите себя комплектующими на весь срок эксплуатации пилы). Также в комплект входит коромысло с иглой — нужная запчасть для ремонта бензопил.

Советы профессионалов

Перед регулировкой карбюратора бензопилы «Штиль» нужно осмотреть свечи зажигания. По их состоянию и цвету вы сможете определить необходимость операции. Если они имеют черный цвет, то это указывает на переобогащение. При кирпично-сером цвете вы можете быть уверены, что все в норме. Если на электродах свечи имеется белый налет, смесь обеднена.

Именно верхний винт играет главную роль в регулировке карбюратора. Он находится рядом с глушителем. Если следовать заводским настройкам, которые можно найти на крышке корпуса, его следует выкрутить на один оборот. Затем его корректируют. Выкручивая винт, рабочую смесь вы делаете более обогащенной, при этом в нее поступает больше бензина. Если винт вкрутить, то рабочая смесь будет объединяться, при этом в топливную смесь будет попадать меньшее количество бензина.

Регулировка карбюратора бензопилы Штиль 180

Обычно, за количество и качество поступающего в диффузор топлива отвечают специальные винты, регулировкой которых мы изменяем сечение топливного канала. Но на используемом карбюраторе бензопилы Штиль 180, для облегчения эксплуатации пилы, эти два винта отсутствуют.

Каналы рассчитаны таким образом, чтобы оптимальное количество топлива попадало в диффузор на всех оборотах двигателя. А за регулировку здесь отвечает винт LD, вращением которого регулируется подача воздуха на жиклер холостого хода. За счет чего происходит изменение оборотов двигателя.

Итак, для регулировки карбюратора бензопилы Штиль 180 понадобится обычная плоская отвертка и электронный тахометр (не обязательно). Алгоритм регулировки следующий:

  1. Проверить воздушный фильтр. Если надо, заменить фильтрующий элемент.
  2. Винт LD закрутить против часовой стрелки до конца, а затем открутить на 2 оборота. Внимание, резьба левая! Для доступа к винту на корпусе пилы предусмотрено отверстие для отвертки. Запустить двигатель и прогреть 5-7 минут.
  3. Поворачивая винт LD медленно по часовой стрелке, произвольно настраиваем холостой ход. Возможны 2 ситуации:
    1. Число оборотов двигателя на холостом ходу очень мало. Двигатель не держит холостые. Поворачиваем винт LD до тех пор, пока пила не начнет вращаться, а после поворачиваем винт на 1/2 назад (цепь должна остановиться).
    2. Пила крутится на холостом ходу. В этом случае медленно поворачиваем винт против часовой стрелки до момента, когда цепь остановиться, далее поворачиваем винт еще на 1/2 оборота в том же направлении.

    Если после всех манипуляций с настройками карбюратора, цепь продолжает крутиться на холостом ходу, пилу нужно отдать дилеру в сервисный центр.

    Ниже на видео представлена подробная регулировка карбюратора бензопилы Штиль 180 с помощью электронного тахометра.

    Больные места Штиль 180

    Болячки есть у каждого инструмента и 180-й не исключение, но самое больное место это 100% воздушный фильтр. Сменный фильтрующий элемент 180 — го откровенное «Г».

    Почему немцы не изменят конструкцию и не поставят на эту модель много разовый сетчатый фильтр вместо куска непонятно чего, через что весь мусор пролетает в карбюратор, известно одному богу. Может это сделано специально?

    Ну так вот, фильтр нужно менять регулярно. Никому не рекомендую его промывать, т.к. после этого он теряет форму и на стыках с корпусом может пропускать.

    Вторая болячка это сальники коленчатого вала. Много раз я сталкивался с ситуацией, когда при исправных подшипниках сальники травили, воздух попадал в картер, возрастали максимальные обороты со всеми вытекающими, вплоть до задиров поршневой. Что это, заводской брак или условия эксплуатации, но факт остается фактом, сальники не редко становятся причиной серьезных проблем с двигателем.

    Когда необходима регулировка для бензопилы «Штиль 250»?

    Регулировка может потребоваться, когда произойдет изменение качества топлива. Важно учитывать еще и условия эксплуатации, например то, насколько разреженный воздух, а также изменяется ли давление. Влажность и температура воздуха могут повлиять на необходимость регулировки.

    Осуществив подобные манипуляции, вы можете добиться более высокой производительности, даже если произойдет ухудшение внешних условий. Осуществив своими руками регулировку карбюратора бензопилы «Штиль 250», вы можете предотвратить масляное голодание. Не сделав этого, вы можете столкнуться с поломкой двигателя, к которой приведет недостаточная смазка. Она поступает в цилиндр из обедненной смеси.

    Как снять и установить на место?

    В случаях, когда необходима чистка карбюратора Штиль 180 или его разборка, для начала потребуется снять узел с бензопилы. Делать это необходимо с соблюдением определенного алгоритма действий:

    1. Надеть защитный чехол для бензопилы на шину.
    2. Снять верхнюю крышку бензопилы.
    3. Открутить две гайки крепления воздушного фильтра и карбюратора.
    4. Снять корпус воздушного фильтра.
    5. Отсоединить провод от рычага управления двигателем.
    6. Аккуратно вынуть рычаг из посадочного места в корпусе, одновременно отсоединив от него тягу воздушной заслонки.
    7. Потянуть карбюратор на себя и отсоединить подачу топлива, а также тягу дроссельной заслонки.

    Для облегчения демонтажа, можно дополнительно раскрутить заднюю рукоятку и отсоединить тягу дроссельной заслонки сначала от нее, а потом только от карбюратора. Это может потребоваться, т. к. без определенного опыта отсоединить тягу от карбюратора достаточно проблематично и проще сначала разбирать ручку.

    Устанавливать деталь на место, следует выполняя обратный порядок алгоритма.

    При снятии и установке рычага управления двигателем бензопилы, стоит быть предельно внимательным, т. к. посадочное место на корпусе пилы, является слабым звеном пилы, и очень часто малоопытные пользователи его ломают.

    Нарушение герметичности

    бензопила штиль 180 неисправности и ремонт карбюратора

    Но если вы заметили, что подтекает масло для цепи, то причиной неисправности может быть нарушение герметичности мест соединения шланга масляного бака и масляного насоса. Для того чтобы устранить проблему, придется разобрать инструмент. При повреждении шланга его рекомендуется заменить. Иногда его герметизируют специальным составом. Поверхность предварительно следует обезжирить и промыть. Иногда масляный фильтр выходит из строя, в некоторых случаях он засоряется. При этом тоже может подтекать масло. В этом случае фильтр проверяется, прочищается или заменяется на новый.

    Воздушная заслонка

    Воздушная заслонка карбюратора установлена с противоположной стороны от дроссельной и отвечает за запуск холодного двигателя, её управление осуществляется рычагом управления двигателя. Для холодного запуска воздушную заслонку полностью перекрывают, для нормальной работы открывают.

    Разборка Карбюратора Штиль 180 Видео

    Сколько стоит новый карбюратор

    Средняя цена карбюратора Zama для бензопилы Штиль 180 на алиэкспресс начинается от 400 до 900 рублей. Вопрос в том, оригинальные ли это карбюраторы. В интернет магазинах цена уже выше, от 700 до 3000 рублей.

    Бензопилы Штиль 180 пользуются большим спросом в России, в первую очередь благодаря своей надежности. Карбюратор не стал исключением и также достаточно надежен и неприхотлив. Регулировка или ремонт карбюратора требуются только после длительной эксплуатации, не менее чем через 5-7 лет (при средней загруженности). Сам процесс настройки максимально упрощен инженерами Штиль, это первая бензопила в которой для регулировки предусмотрен только один винт.

    ( 7 оценок, среднее 3.29 из 5 )

    Поплавковые карбюраторы

    Принцип работы мембранных и поплавковых карбюраторов одинаков. Отличие в том, что в старых карбюраторах вместо мембраны использовали поплавок. Это герметичная легкая ёмкость из медного сплава со стальной осью по центру. Нижняя часть оси входит во втулку на дне камеры и служит для удержания поплавка. Верхняя сделана в виде иглы.

    Поплавки выходили из строя из-за потери герметичности и окислов в канале, когда игла в нем начинала застревать.

    Мембранный карбюратор подходит для бензопил наилучшим образом. Сам принцип работы остается неизменным более полувека, но качество этих устройств постоянно улучшается. Они становятся легче, компактнее, образуют более качественную топливную смесь. В итоге ДВС бензопил с современными карбюраторами потребляют меньше топлива и выбрасывают меньше вредных выхлопных газов в атмосферу.

    Регулировка

    С регулировками на Штиль 180 все просто, имеется один винт, при помощи которого можно немного скорректировать холостой ход.

    Винтов L и H, как на других бензопилах, в карбюраторе 180-го нет. Это сделано для того, чтобы малоопытный пользователь не крутил то, что крутить не следует и соответственно не причинил вред бензопиле.

    Немцы конечно хорошо придумали, но иногда, особенно после замены поршневой группы и установки не оригинальной, на бензопиле пропадает холостой ход. Если бы была возможность скорректировать топливную смесь, то эта проблема решалась бы за пару секунд, а так приходится лезть в главную камеру и регулировать положение коромысла игольчатого клапана.

    Карбюратор китайской бензопилы – регулировка, ремонт и особенности

    Большинство бензопил разных брендов, представленных сегодня на российском рынке, произведено в Китае. Даже известные европейские производители имеют производства по своим технологиям, но на территории КНР. Бензопилы сборки в ЕС и США у нас встречаются только в фирменных центрах. Поэтому, когда речь идет о карбюраторах на китайских бензопилах, подразумевается, что они установлены на большинстве цепных бензиновых пил.

    Какие карбюраторы используются на китайских бензопилах

    Самые оптимальные конструкции карбюраторов для бензопил разработаны ведущими мировыми производителями – немецким Stihl, японским Walbro и других. Эти лучшие разработки превзойти трудно. Поэтому большинство китайских производителей копируют лучшие модели.

    Сегодня в продаже большое предложение китайских карбюраторов для бензопил.

    Некоторые безымянны, от неизвестного производителя и не имеют даже маркировки. Их предлагают просто для конкретной модели бензопилы. Например, карбюратор для бензопилы Stihl MS 361.

    Другие имеют фирменные наименования известных брендов.

    Третьи имеют собственные броские названия – в русской транскрипции Кинг-конг, Технопарк, Резет и другие.

    карбюратор китайской бензопилы

    Особенности устройства карбюратора китайской бензопилы

    Их конструкция и параметры отличаются, в зависимости от того, для бензопилы какой мощности и модели они предназначены. Все они практически идентичны оригинальным карбюраторам по конструкции, но не всегда по качеству. Сегодня нельзя считать все китайские изделия 100% хламом. В свою очередь по качеству их условно можно разделить на три группы:

    1. Некачественные. Используются неподходящие сплавы, которые окисляются, крошатся и ломаются. Нет точности подгонки, калиброванные отверстия не соответствуют требуемым величинам, что ведет к перерасходу или нехватке топлива в камере сгорания. Ответственные детали быстро выходят из строя. Пластиковые детали быстро грубеют или наоборот, размягчаются от бензина и перестают работать. Оси и проволочные тяги гнутся, резьбы креплений срываются. Такие изделия стоят дешевле всех. Их делают на полукустарных производствах, на приспособленном оборудовании. Как правило, они не имеют названия и маркировки.
    2. Карбюраторы среднего качества. Это изделия заводской сборки. Здесь не экономят на сплавах, налажено поточное производство с контролем качества. Это вполне работоспособные карбюраторы, которые могут иметь срок службы даже больший, чем у всей бензопилы.
    3. Качественные карбюраторы. В первую очередь, это изделия мировых производителей, чьи мощности расположены на территории КНР. По географии их можно считать китайскими, но делают их по технологиям фирмы – владельца бренда, дорожащей своей репутацией. Например, в КНР выпускаются японские карбюраторы Walbro.

    К тому же среди китайских производителей появились те, которые делают ставку на высокое качество. Они вкладывают большие средства в мощные производства, регистрируют свой собственный бренд и работают на его репутацию.

    Регулировка карбюратора китайской бензопилы своими руками

    Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

    Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

    Необходимые инструменты

    Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

    При регулировке поможет электронный тахометр. Если его нет, регулировку проводят на слух, и по оценке реальной работы двигателя.

    электронный тахометр для определения оборотов двигателя бензопилы

    Алгоритм регулировки карбюратора

    Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

    Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

    • забитый воздушный фильтр,
    • забитые нагаром выхлопные окна и глушитель,
    • плохое топливо.

    Если проблема не в этом, то пробуют регулировать карбюратор.

    Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

    • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
    • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
    • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
    • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
    • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
    • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
    • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
    • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

    После регулировки двух главных винтов чаще всего требуется корректировка холостого хода третьим винтом.

    регулировка карбюратора китайской бензопилы

    Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

    Регулировка холостого хода

    Последовательность регулировки холостого хода:

    • Двигатель заводят и прогревают в течении 5-7 мин.
    • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
    • Затем винт вкручивают назад на 1/4 оборота.

    Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

    Нюансы, которые возникают в процессе

    Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

    Заводской китайский карбюратор, который поставляется вместе с бензопилой, имеет настройку на стендах с учетом особенностей каждой бензопилы. Поэтому любое изменение положения винтов при регулировке нужно запоминать или записывать, чтобы иметь возможность вернуться к заводским настройкам, если двигатель не заведется.

    Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

    Видео регулировки

    Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

    Ремонт карбюратора китайской бензопилы

    Карбюраторы стоимостью 500-1000 руб. не всегда есть смысл ремонтировать. Ремкомплект с набором прокладок и диафрагмой стоит не намного меньше самого дешевого карбюратора, 300-350 руб. Частая поломка китайских карбюраторов – выход из строя клапана форсунки, а такая деталь в ремкомплектах не продаётся. Поэтому проще купить новый карбюратор.

    Но есть поломки, которые можно относительно просто исправить собственными силами:

    Потеря герметичности между частями корпуса карбюратора или между карбюратором и двигателем. Иногда достаточно подтянуть винты крепления. В других случаях можно снять карбюратор, заменить прокладки, или использовать вместе с ними подходящий герметик.

    Очевидные механические неполадки – деформация проволочной тяги от ручки газа, заедание осей, на которых поворачиваются дроссельная и воздушная заслонки, также несложно устранить. Тяги выпрямляют. Места посадки осей смазывают каплей масла и разрабатывают свободное вращение от руки.

    Чистка карбюратора

    Периодически требуется чистить воздушный фильтр карбюратора. Они бывают разных типов. Из одних достаточно выбить пыль и грязь, постукивая по дереву. Другие промывают мыльным раствором. Третьи требуют разборки. Четвертые вычистить практически невозможно, требуется замена на новый.

    Особенности воздушного фильтра каждой бензопилы и правила техобслуживания описаны в руководстве по эксплуатации к каждой конкретной модели.

    При наличии фильтра в бензобаке в карбюраторе ничего засориться не может. Если все-таки есть подозрения на то, что забиты крохотные отверстия в жиклере, карбюратор разбирают. Детали раскладывают на чистую ткань, запоминая, какая откуда. Отверстия продувают насосом или компрессором. Корпус и детали промывают в керосине или бензине.

    грязный фильтр бензопилы

    Не нужно доводить состояние фильтров до такого плачевного состояния. Это очень сильно сказывается на производительность и ресурс двигателя бензопилы

    Не поступает бензин в карбюратор: что делать

    Топливопровод от бензобака короткий и несложный. На этом участке могут возникнуть три проблемы:

    • Пережат шланг подачи бензина. Излом находят, шланг расправляют или меняют, если круглая форма не восстанавливается.
    • Забился фильтр на дне бензобака, который установлен на некоторых моделях бензопил. Его извлекают крючком из тонкой проволоки, осматривают и чистят. Бензобак промывают бензином.
    • Вышел из строя сапун. В бензобаке при подсосе топлива создается разрежение, и топливо поступает плохо или не поступает совсем. Эта деталь не подлежит ремонту. Чаще всего сапун расположен в труднодоступном месте, на выходе топливопровода из бензобака. Его меняют на новый.

    Иногда вместо ремонта сапуна проделывают отверстие в крышке бензобака диаметром 0,2-0,5 мм. Минус в том, что через отверстие во время работы может подтекать бензин, а после работы бензопилу можно класть только на бок, крышкой бензобака вверх.

    Как обстоят дела с ремкомплектами

    Ремкомплект можно купить в тех же торговых точках, где продаются и карбюраторы. Они продаются в двух видах комплектации:

    • резино-пластиковые детали (прокладки, диафрагма)
    • тоже самое, плюс крестовина с игольчатым клапаном.

    Другие запчасти в отдельном виде найти трудно.

    китайский карбюратор и запчасти от него

    Плюсы и минусы китайских карбюраторов

    Китайские карбюраторы могут быть низкого, среднего и высокого качества. Низкокачественные изделия имеют преимущество в крайне низкой цене. Самый оптимальный вариант по соотношению цена-качество находится, как правило, в среднем ценовом сегменте.

    Оригинальный карбюратор Stihl европейской сборки или чисто японский Walbro превосходны по качеству. Но их стоимость иногда равна цене всей китайской бензопилы. Поэтому лучше уверенно ориентироваться в самых разнообразных китайских карбюраторах, которыми завален наш рынок, и сделать целесообразный выбор.

    голоса
    Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
